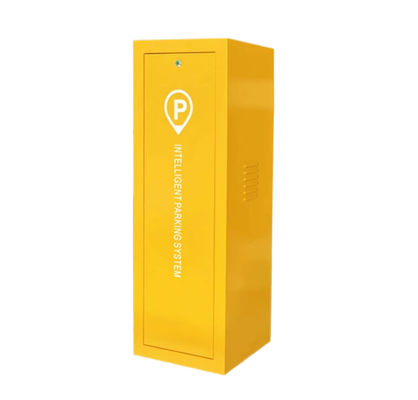

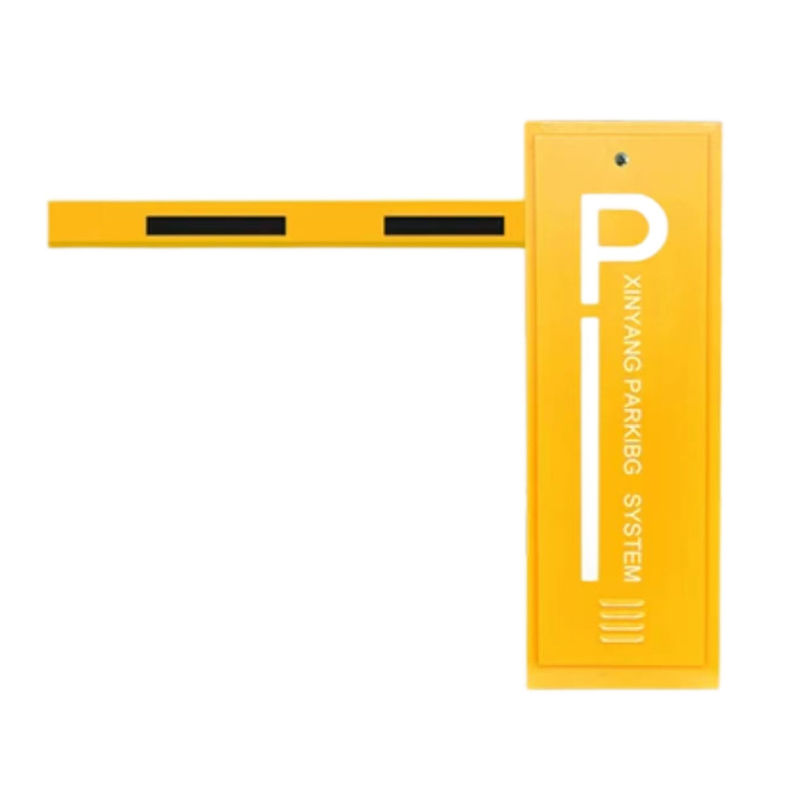

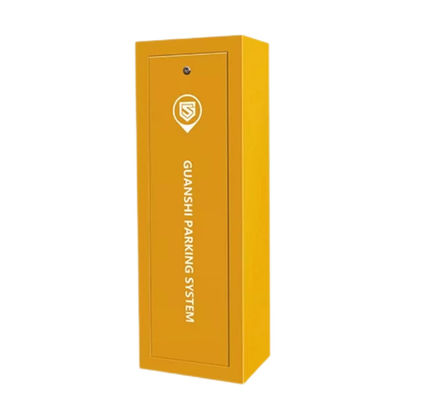

비용 효율적인 저전압 DC 배리어 게이트: 효율적인 액세스 제어 손쉬운 설치 및 유지 관리

• 원격 제어: 원격 제어를 통한 스위치 제어로 원격 작동이 편리합니다.

• 자동 감지: 센서(적외선, 지상 센서 등)를 통해 차량을 감지한 후 자동으로 게이트를 엽니다.

• 번호판 인식 : 차량의 번호판 정보를 인식하여 자동으로 게이트를 엽니다.

• 참고: BVR 와이어를 사용하는 것이 가장 좋으며 네트워크 와이어는 사용하지 마십시오.

• 무브먼트는 측면 장착형, 설치가 용이하고 컴팩트한 구조를 채택합니다.
• 무브먼트의 본체는 알루미늄 합금으로 만들어졌으며 다이캐스팅 공정으로 제조되었으며 신뢰성이 뛰어납니다.기계적 강도, 아름다운 외관, 정확한 크기 및 우수한 방열.

• 무브먼트는 기어 감속 변속기, 높은 변속기 효율, 작은 출력 손실을 채택합니다. 기어재료 SCM421, 침탄 열처리 공정, 정밀 연삭 가공, 내마모성, 내 충격성, 수명이 웜기어 변속기 구조를 훨씬 초과합니다.

• 무브먼트는 출력 토크가 크고 크기가 작은 DC 브러시리스 모터를 채택하며 속도를 조정할 수 있습니다.임의로 컨트롤러를 통해 폴을 떨어뜨리고 제자리에 들어 올릴 때 감속 버퍼를 실현할 수 있으므로 게이트 폴을 원활하게 제자리에 놓을 수 있습니다.

• 모터는 DC24V 안전 전압을 채택하여 누출로 인한 감전 사고를 방지하고개인의 안전을 위해 더 많은 보호를 제공합니다.

내부 치수

운동 개요 그림

모터 리드선 정의

근무 환경

• 온도 범위: -30°C ~ +60°C

• 습도: 90% 이하(결로가 없을 것)

• 고도: 1000M 이하

보관 환경

작동 수명

게이트 폴 장착 플레이트 - 팔각형 폴

배리어 시운전 단계

1단계: 로드와 스프링 일치

2단계: 트랙 게이트의 자체 검사 학습 스위치 한계

• 컨트롤러의 정상적인 시작은 "00:00"과 "e-00"이 교대로 표시됩니다. 컨트롤러를 길게 누르세요.2초 동안 "닫기/켜기"를 누르면 트랙 게이트가 닫히는 방향으로 작동합니다. 컨트롤러가 왼쪽에서 오른쪽으로 스크롤하여 "0 0 0 0"을 표시하고 부저가 리드미컬하게 울립니다. 모터가 닫힘 한계까지 작동하면 컨트롤러에 "0 0 0 0"이 표시되고 부저 소리가 멈춥니다. 이 때 폐쇄 자가 테스트가 완료됩니다.
• 폐쇄 자체 테스트가 완료된 후 컨트롤러 "열림/아래"를 2초 동안 누르고 있으면트랙 게이트는 열린 방향으로 작동합니다. 컨트롤러가 왼쪽에서 오른쪽으로 스크롤하여 "0 0 0 0"을 표시하고 부저가 리드미컬하게 울립니다. 모터가 개방 한계까지 작동하면 컨트롤러 부저가 오랫동안 울립니다. 이때 개폐 셀프 테스트가 완료되어 게이트가 정상적으로 작동됩니다.

• 해당 위치로 주행한 후 극이 90도를 초과합니다(P-9 매개변수를 대규모로 조정). 그만큼극이 90도 미만입니다(P-9 매개변수를 줄입니다).
• 극이 수평 위치보다 높은 위치에 가깝습니다(P-6 매개변수 감소). 그만큼극이 수평 위치 아래에 있습니다(P-6 증가).

키 조작

단축키 조작

• 소프트웨어를 표시하기 위해 모터 케이블을 삽입하지 않고 모드에서 "on/down" 버튼을 한 번 누르십시오.버전 번호; 소프트웨어 날짜를 표시하려면 "off/up" 키를 한 번 누르십시오.
• 일반 작업 모드에서는 디지털 튜브의 표시 시간 페이지에서 "설정/저장"을 한 번 짧게 눌러 표시합니다.현재 값, "설정/저장"을 두 번째로 짧게 누르면 홀의 변화율이 표시되고, "설정/저장"을 세 번째로 짧게 누르면 컨트롤러의 내부 전압 값이 표시됩니다. "설정/저장"을 네 번째로 짧게 누르면 전원 공급 장치 전압 값이 표시됩니다.

주요 기능 설명

• 설정/저장 키: 설정 상태로 들어가 설정 값을 저장합니다.

• 온/다운 키: 정상적인 작동 상태에서 게이트를 열려면 이 키를 누르십시오. 설정 상태에 진입한 후,이 키를 사용하여 메뉴 항목을 추가하거나 설정 값을 상향 조정할 수 있습니다. 매개변수 설정 상태에서 짧게 누르면 매번 하나씩 추가됩니다. 최대값에 도달할 때까지 계속 누르고 있다가 최소값부터 추가합니다.

• 끄기/위 키: 정상적인 작동 상태에서 게이트를 닫으려면 이 키를 누르십시오. 설정상태에 들어간 후,이 키를 사용하여 메뉴 항목을 줄이거나 설정 값을 하향 조정할 수 있습니다. 매개변수 설정 상태에서 짧게 누르면 한 번에 하나씩 뺍니다. 길게 누르면 최소값으로 계속 감소한 다음 최대값에서 감소합니다.

• 복귀/정지 키: 정상적인 작동 상태에서 이 키를 누르면 브레이크가 정지됩니다. 설정 상태에서 종료할 수 있습니다.설정 상태로 돌아가거나 이전 메뉴로 돌아갑니다.

매개변수 메뉴

작동 지침

매개변수 명령 값 테이블

• 각도가 포함된 모든 위치에서 닫힘 위치는 0도입니다.
• 전원 공급 장치 전압이 너무 크거나(> 27V) 너무 작으면(< 18V) 컨트롤러가 자동으로보호하고 경보를 울립니다. 컨트롤러가 보호되면 모터, 라이트 박스, 접지 센서 및 기타 장비가 작동하지 않습니다.

원격 제어 기능

• 원격 제어 페어링: 컨트롤러 "설정/저장"을 3초 동안 길게 누르고 PF 항목을 찾은 다음 누릅니다."000"을 표시하려면 "설정/저장"을 다시 수행하십시오. 이때 리모컨의 아무 키나 누르십시오. 이때 컨트롤러가 긴 소리를 낸 후 디스플레이가 PF로 변경되어 리모컨이 성공적으로 일치했음을 나타냅니다.
• 리모콘 지우기: 메인 보드에서 "설정/저장"을 3초 동안 길게 누르고 PF 항목을 찾으세요."설정/저장"을 다시 눌러 "000"을 표시하고 값을 253으로 조정하고 "설정/저장"을 다시 누르십시오. 이때 메인보드에서 긴 소리가 난 후 디스플레이가 PF로 바뀌고 모든 리모콘이 지워집니다.
• 함대 모드: 컨트롤러에서 "설정/저장"을 3초 동안 길게 누르고 항목 p-8을 찾은 다음 "설정/저장"을 누릅니다."0"을 표시하려면 값을 4로 조정한 다음 "설정/저장"을 눌러 메뉴를 종료하십시오. 로드 게이트가 제자리에 열린 후 조종기의 정지 버튼을 2초 이상 누르면 플릿 모드가 시작됩니다. 플릿 모드를 끄려면 조종기의 끄기 키를 누르기만 하면 됩니다.

매개변수 전송 단계

• 1단계: 템플릿 디버그

• 2단계: 템플릿을 새 컨트롤러와 연결

• 3단계: 새 컨트롤러 전원 켜기

• 4단계: 템플릿의 "아래쪽" 버튼을 길게 누르고 새 컨트롤러에 표시된 "s --s"를 확인합니다.그러면 매개변수 전송이 성공한 것입니다.

일반적인 문제 및 해결 방법

• 자체 점검에 실패하여 게이트가 정상적으로 작동하지 않습니다.

• 게이트 로드의 수직 또는 수평 위치가 제자리에 있지 않습니다.

• 게이트가 실제로 제자리에 있는지 올바르게 판단하는 방법

컨트롤러의 P-18 매개변수를 1로 설정합니다. 릴레이가 한 번 열리거나 닫히면 릴레이가 열렸음을 나타냅니다.제자리에 열렸거나 닫혔습니다

게이트 레버가 제자리에 있을 때 모터가 정지하는지, 즉 제자리에 있는지 관찰하십시오.게이트 레버가 제자리에 있고 모터가 계속 작동하는 경우 P-6 또는 P-9 매개변수를 변경해야 합니다.

스위치를 켜고 끄는 과정에서 nixie Tube는 동적 "1" 디스플레이를 갖게 됩니다. 닉시튜브 디스플레이라면시간 인터페이스로 돌아가면 해당 위치에 있음을 나타냅니다.

• 저항시 리바운드 기능 실패

• 정상 작동 중에 게이트가 갑자기 반대 방향으로 움직입니다.

• 문이 거의 제자리에 놓였을 때 문이 다시 열렸습니다.

오류 코드 및 해결 방법

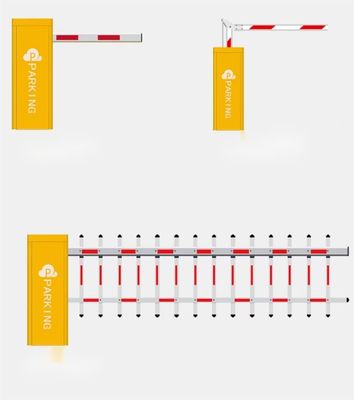

BR-110	BR-110F	BR-110BY	BR-110L	BR-110H
