듀얼 채널 루프 감지기 | 방향 감지 및 고감도 및 자동 감도 부스트(ASB)

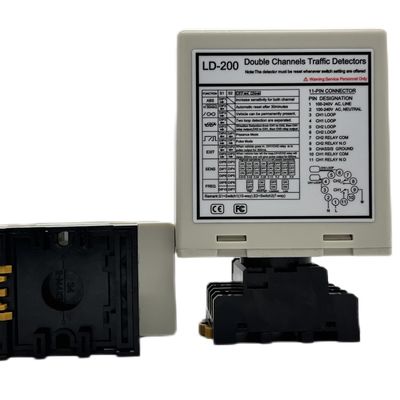

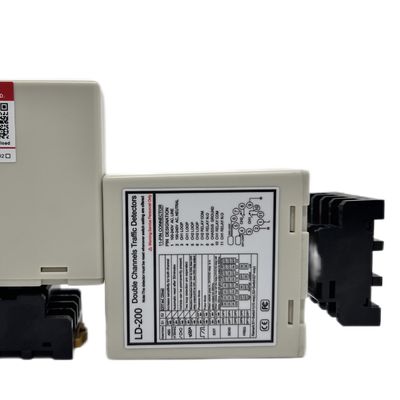

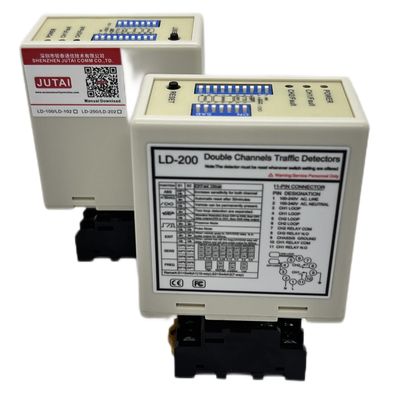

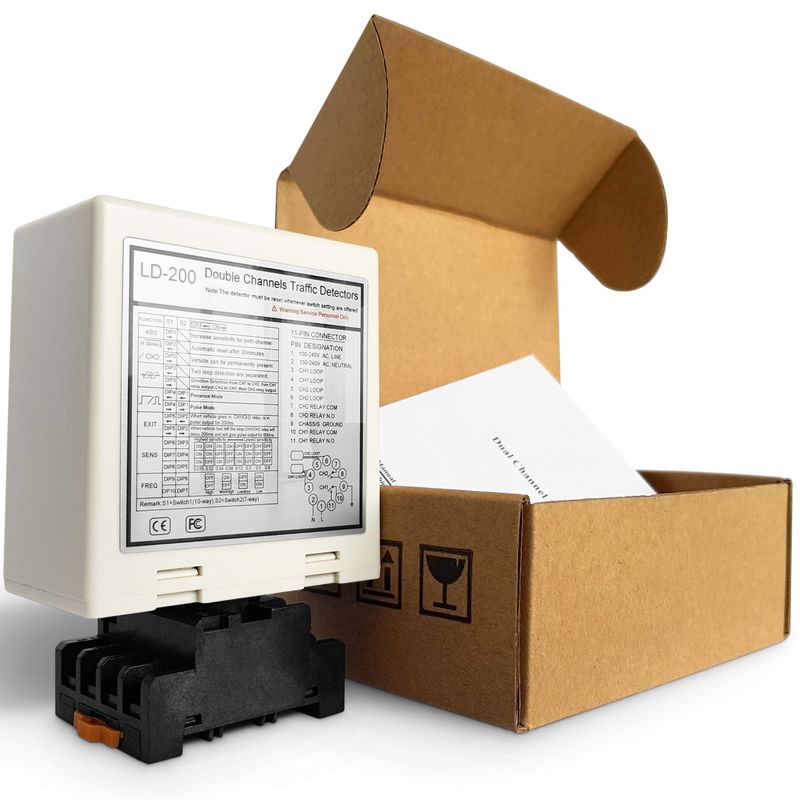

그만큼JUTAI 듀얼 채널 루프 감지기(모델 LD-200/LD-202)은 완벽한 통합을 통해 고급 트래픽 및 액세스 제어에 대한 새로운 표준을 설정합니다.방향 감지,초고감도, 그리고자체 최적화 성능. 복잡한 환경에서 탁월한 성능을 발휘하도록 설계되었습니다.듀얼 채널 아키텍처1초 미만의 지연 시간으로 차량 이동 방향(출입구)을 독립적으로 분석하여 교차로, 톨게이트, 보안 시설에서 정확한 교통 흐름 관리가 가능합니다. 탐지기의16단계 감도 조정(0~F)전체에 걸쳐 정확한 감지를 보장합니다.20~2000μH 인덕턴스 범위, 오토바이부터 대형 트럭까지 모든 것을 캡처합니다. 그만큼자동 감도 부스트(ASB)기술은 실시간으로 감지 임계값을 동적으로 재보정하여 온도 변동이나 전자기 간섭(EMI)과 같은 환경 요인에 대응하고 까다로운 조건에서도 99% 이상의 정확도를 유지합니다. 견고한 틀에 갇힌IP67 등급 알루미늄 하우징, 그것은 온도에서 안정적으로 작동합니다-40°C ~ +70°C, 스마트 도시, 산업 지역 또는 해안 항구의 옥외 설치에 이상적입니다.

~ 안에스마트 주차 시스템LD-202의 방향 감지 기능은 인바운드 및 아웃바운드 트래픽을 구별하여 무단 차량 진입을 방지하는 반면, ASB는 계절적 온도 변화 또는 인근 EV 충전소에도 불구하고 일관된 성능을 보장합니다. 을 위한고속도로 유료 차선, 듀얼 채널 이중화를 통해 채널 1은 통행료 징수를 실행하고 채널 2는 차량 통관을 확인하여 수익 누수를 30% 줄일 수 있습니다. 그만큼40~80KHz 주파수 범위인접한 감지기의 누화를 차단하여 다중 레인 설정에서 간섭 없는 작동을 보장합니다. 최근 중동 물류 허브에 구축한 사례에서는 실시간 방향 기반 트래픽 라우팅을 통해 게이트 혼잡을 40% 감소시키는 성과를 거두었습니다. 와 함께범용 12-24V DC/100-240V AC 입력, 감지기는 태양열 발전 및 그리드 연결 시스템을 지원하는 반면Modbus RTU/TCP 출력데이터 중심 의사 결정을 위해 중앙 집중식 트래픽 관리 플랫폼과의 원활한 통합을 지원합니다.

JUTAI는 사용 편의성과 규정 준수를 우선시합니다.플러그 앤 플레이 DIN 레일 장착설치 시간을 15분으로 단축하고,자동 재설정 기능수동 개입 없이 일시적인 전력 문제를 복구합니다. 인증됨CE, FCC 및 RoHS, 글로벌 안전 및 환경 표준을 준수합니다. 뒷받침되는5년 보증전용 기술 지원을 제공하는 JUTAI 듀얼 채널 감지기는 혁신이 실제 신뢰성을 충족하는 정밀성, 적응성 및 산업 등급 내구성을 추구하는 엔지니어에게 확실한 선택입니다.

특징

• 1. 15-2000μh 감지 범위
  • 루프 감지기는 15μH~2000μH의 넓은 감지 범위를 지원하여 다양한 트래픽 감지 시나리오에서 다양한 용도로 사용할 수 있도록 다양한 루프 크기와 구성을 수용합니다.
  • 넓은 감지 범위를 통해 당사의 루프 감지기는 모든 종류의 차량, 오토바이, 자동차, 초장형 트럭, 버스 등을 감지할 수 있습니다.

• 2. 컴팩트한 측면
  • 컴팩트하고 잘 설계된 하우징은 기능에 대한 모든 산업 요구 사항을 결합하므로 이 감지기를 기존 교통 감지 시스템에 통합할 수 있습니다.

• 3. 진단 기능 및 LED 표시
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단할 수 있으며 LED 상태를 통해 최적의 성능을 보장하고 가동 중지 시간을 줄입니다.

• 4. 선택 가능한 존재 시간
  • 차량이 루프에 남아 있는 동안 감지 출력을 고정된 시간(30분 이상)으로 제한하도록 프레즌스 릴레이의 출력을 선택할 수 있어 교통 관리에 유연성을 제공합니다.

• 5. 자동 감도 부스트(ASB)
  • 이 기능은 차량 감지 시 감도를 자동으로 최대로 높여 대형 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.

• 6. 자동 환경 표류 보상
  • 루프 감지기(또는 기타 센서)는 환경 조건의 변화에 ​​맞춰 자동으로 조정 및 교정하여 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.

• 7. 17 딥 스위치 설정
  • 쉘의 딥 스위치 디자인은 루프 감지기의 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 사용자 친화적입니다. 사용자는 먼저 모든 기능을 설정한 다음 루프 감지기를 설치할 수 있습니다.

• 8. 듀얼 채널은 협력적으로 또는 독립적으로 작동합니다.
  • 듀얼 채널 루프 감지기는 두 개의 단일 채널 버전으로 사용할 수 있으며 두 개의 독립적인 감지 채널을 지원합니다.
  • 또한 여러 루프를 동시에 모니터링할 수 있는 루프 감지기는 단일 채널 애플리케이션에서 방향을 인식하는 기능을 갖추고 있습니다. 차량 감지의 유연성과 정확성을 향상시킵니다.

• 9. 누화 방지 간섭.
  • 딥 스위치를 통해 루프 감지기의 주파수를 조정하여 두 개의 루프 코일을 너무 가깝게 설치하여 발생하는 누화 간섭을 방지할 수 있습니다.





---



사이







작동 모드

LD-200 시리즈 감지기는 다음 모드 중 하나로 구성될 수 있습니다.

현재 상태 모드	펄스 모드
AB 로직 존재 모드(배리어 작동)	AB 로직 펄스 모드(카운팅 로직)



표시 및 전환

❀전원 LED: 빨간색 전원 LED는 "전원 켜짐"을 나타냅니다.

• CH1 감지 LED:계속 켜짐: 차량 감지를 나타냅니다.

• 천천히 깜박임: 루프가 단락되었거나 루프 후 꼬임 횟수가 충분하지 않음을 나타냅니다.

• 빠르게 깜박임: 루프가 개방 회로이거나 루프 이후에 너무 많은 비틀림이 있음을 나타냅니다.

• CH2 감지 LED:계속 켜짐: 차량 감지를 나타냅니다.

• 천천히 깜박임: 루프가 단락되었거나 루프 후 꼬임 횟수가 충분하지 않음을 나타냅니다.

• 빠르게 깜박임: 루프가 개방 회로이거나 루프 이후에 너무 많은 비틀림이 있음을 나타냅니다.



❀감도 선택

• 7-way 딥스위치와 10-way 딥스위치 설정으로 루프의 감도와 주파수를 조절할 수 있습니다.

• 사용자는 딥 스위치 설정을 다른 모드로 변경하여 8가지 설정을 선택할 수 있습니다.아래의 딥 스위치 설정 표. CH1 감도 선택을 위한 딥 스위치 6, 7, 8. 0.8이 가장 민감하지 않고 0.015가 가장 민감합니다.

• CH2 감도 선택을 위한 딥 스위치 3, 4, 5. 0.8이 가장 민감하지 않고 0.015가 가장 민감합니다.







❀스위치1=S1:채널 1 루프 기능 선택(10방향 딥 스위치)

• (스위치 1) 두 예고편 모두에 대한 DIP1 및 DIP2 특수 감도 증가(두 채널 모두)











• (Switch1=S1)D3,D4,D5 및 (Switch2=S2)D1,D2 특수 기능 설정(Mode1,2,3 방향)발각. 모드4,5,6 일반 모드, 2개의 루프 감지가 분리됩니다.)







• (Switch1=S1)D6 & D7 & D8 및 (Switch2=S2)D3 & D4 & D5 CH1 및 CH2 감도 선택 설정.(8개 레벨 선택)







• (스위치1=S1)D9 & D10 및 (스위치2=S2)D6,D7 주파수 설정(20K ~ 100KHz).

재설정 버튼: 참고: 딥 스위치의 설정이 변경될 때마다 LD-200을 재설정해야 합니다.







루프 설치

루프는 도로 표면과 혼합되도록 "빠른 경화" 검정색 에폭시 화합물 또는 뜨거운 역청 매스틱을 사용하여 밀봉됩니다.



설치시 제품의 플러그와 소켓을 수직방향으로 유지해주세요.







문제 해결







---



제품 시리즈

LD-100	LD-102	LD-200	LD-202	JTHT-11
단일 채널 100-240V AC	단일 채널 12-24V AC/DC	듀얼 채널 100-240V AC	듀얼 채널 12~24V AV/DC	루프 케이블 305m 테프론 코일
