전문적인 듀얼 채널 루프 시스템입니다. 방향 논리와 높은 민감성, 반 교란 간섭

의JUTAI 프로페셔널 듀얼 채널 루프 시스템(모델 LD-200/LD-202) 는 고급 교통 관리의 정확성과 신뢰성을 재정의합니다.차량 방향 추적,극도로 높은 민감도, 그리고간섭 없는 동작미션 크리티컬 애플리케이션을 위해이중 채널 방향 논리, 이 시스템은 시간 단계 분석을 사용하여 차량 이동 (입입/출입) 을 정확하게 결정하여 교차로, 통행료 광장 및 안전한 시설에서 실시간 교통 흐름 최적화를 가능하게합니다.16단계 감수성 조정 (0-F)가시적인 검출을20~2000μH 인덕턴스 범위, 자전거에서 무거운 트럭까지 모든 것을 캡처하는 동안적응성 반 교란 기술역동적으로40~80KHz인접한 탐지기, 5G 타워 또는 산업 기계의 간섭을 제거하기 위해IP67 등급의 알루미늄 가구먼지, 물, 극한 온도 (-40°C ~ +70°C) 로부터 보호하여 해안 항구, 북극 부지 또는 도시 허브에서 신뢰성을 보장합니다.

들어와스마트 시티 교통 네트워크, LD-202의 방향 논리는 차량 흐름에 기반한 적응 신호 타이밍을 통해 30%의 혼잡을 줄입니다.고위안보구역, 이중 채널 과잉은 지속적인 모니터링을 보장합니다. 채널 1은 액세스 게이트를 활성화하고, 채널 2는 후방을 방지하기 위해 차량의 허리를 확인합니다.EV 충전소나 고전압 전력선 근처와 같은 EMI가 많은 환경에서도 9%의 정확도최근 중동 공항에 설치된 시스템으로 방향 분석과 간섭 없는 탐지 기능을 통해 허가되지 않은 입국 시도를 45% 줄였습니다.유니버설 12-24V DC/100-240V AC 입력태양광과 전력망에Modbus RTU/TCP 출력중앙 통제를 위한 교통 관리 플랫폼과 원활하게 통합할 수 있습니다.

JUTAI는 단순성과 준수성을 강조합니다.플러그 앤 플레이 DIN 레일 장착설치 시간을 15분으로 줄이고,자동 리셋 기능전력 변동 중 중단 없이 작동하도록 보장합니다.CE, FCC, RoHS, 안전 및 지속 가능성에 대한 세계적인 표준을 충족합니다.5년 보증, 이 시스템은 정밀도, 적응력, 산업용 내구성을 요구하는 엔지니어들에게 궁극적인 선택입니다. 최첨단 방향 지능이 실제 세계 신뢰성을 충족시키는 곳.

특징

• 115~2000μh 탐지 범위
  • 루프 탐지기는 15μH에서 2000μH까지 광범위한 탐지 범위를 지원하며, 다양한 교통 탐지 시나리오에서 다재다능한 응용을 위해 다양한 루프 크기와 구성을 수용합니다.
  • 광범위한 탐지 범위는 우리의 루프 탐지기에 모든 종류의 차량, 오토바이크, 자동차, 초장거리 트럭, 버스 등을 탐지 할 수 있습니다

• 2콤팩트 사이드
  • 콤팩트하고 잘 설계된 하우징은 특징과 기능에 대한 업계의 모든 요구 사항을 결합하여 이 탐지기를 기존 교통 탐지 시스템에 통합 할 수 있습니다.

• 3진단 기능 및 LED 표시
  • 포괄적인 진단 기능으로 루프 및 설치 문제와 LED 상태를 통해 정확한 진단이 가능하며 최적의 성능을 보장하고 정지 시간을 줄입니다.

• 4선택 가능한 출석 시간
  • 현존 릴레이의 출력은 차량이 루프에 있는 동안 정해진 시간 (30분 이상) 에 감지 출력을 제한하도록 선택할 수 있으며, 교통 관리에 유연성을 제공합니다.

• 5자동 감수성 강화 (ASB)
  • 이 기능은 차량을 감지할 때 자동으로 최대까지 감수성을 높여 큰 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.

• 6자동 환경 유출 보상
  • 루프 감지기 (또는 다른 센서) 는 환경 조건의 변화에 자동으로 조정 및 캘리브레이션합니다.기상 및 환경 요인에도 불구하고 탐지 정확성과 안정성을 유지합니다..

• 7. 17 디프 스위치 설정
  • 껍질의 디프 스위치 디자인은 루프 탐지기의 설정이 쉽고 명확해지며 사용자에게 매우 편리합니다.사용자는 먼저 모든 기능을 설정하고 루프 탐지기를 설치할 수 있습니다.

• 8듀얼 채널은 협동 또는 독립적으로 작동합니다
  • 듀얼 채널 루프 탐지기는 두 개의 단일 채널 버전으로 사용할 수 있으며 두 개의 독립적인 탐지 채널을 지원합니다.
  • 또한 여러 루프의 동시 모니터링을 허용, 루프 탐지기는 단일 채널 응용 프로그램에서 방향을 인식 할 수있는 능력을 가지고 있습니다.차량 탐지의 유연성과 정확성을 높이는 것.

• 9- 안티 크로스 스톡 간섭
  • 디프 스위치를 통해, 두 개의 루프 코일을 너무 가까이 설치하여 발생하는 교차 스톡 간섭을 방지하기 위해 루프 검출기의 주파수는 조정할 수 있습니다.





---

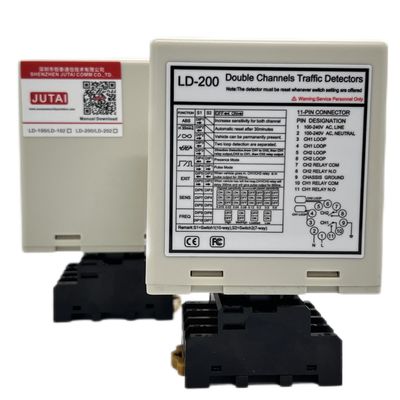

연결







작동 방식

LD-200 시리즈 검출기는 다음 중 어느 하나에 설정될 수 있다.

현존 모드	펄스 모드
AB 논리 현존 모드 (보호장치 동작)	AB 논리 펄스 모드 (수계 논리)

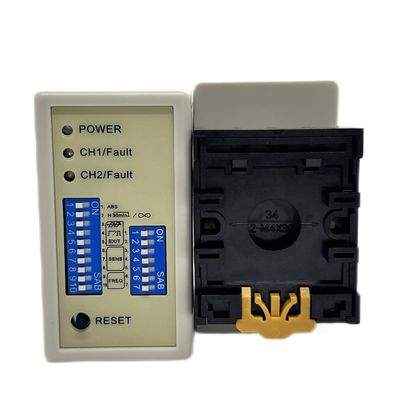

표시 및 전환

전력 LED: 빨간 전력 LED

• CH1 탐지 LED:Continuously On: 차량 탐지 표시

• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.

• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.

• CH2 탐지 LED:Continuously On: 차량 탐지 표시

• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.

• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.



감수성 선택

• 루프의 감수성과 주파수는 7차원 디프 스위치와 10차원 디프 스위치 설정으로 조절할 수 있다.

• 사용자는 디프 스위치의 설정을 다른 모드로 변경하여 8 가지 다른 설정을 선택할 수 있습니다.아래의 디프 스위치 설정 테이블: 디프 스위치 6, 7 및 8 CH1 감수성 선택에 대해 0.8이 가장 민감하고 0.015이 가장 민감합니다.

• CH2 감수성 선택에 대한 디프 스위치 3, 4 및 5, 0.8가 가장 민감하고 0.015가 가장 민감합니다.







S1: 채널 1 루프 함수 선택 (10 방향 디프 스위치)

• (스위치 1) DIP1 & DIP2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가











• (스위치1=S1) D3,D4,D5 및(스위치2=S2) D1,D2 특수 기능을 설정합니다(모드1,23 방향감지, 모드45,6 정상 모드, 두 개의 루프 검출이 분리됩니다.)







• (스위치1=S1) D6 & D7 & D8 및 (스위치2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정(8단계 선택)







• (스위치1=S1) D9 & D10 및 (스위치2=S2) D6,D7 설정 주파수 (20K ~ 100KHz)

리셋 버튼: 참고: LD-200는 디프 스위치에 설정 변경이 이루어질 때마다 리셋되어야 합니다.







루프 설치

루프는 "빨리 정립"하는 검은색 에포시 화합물 또는 뜨거운 비텀 마스틱을 사용하여 도로 표면에 섞어 밀착됩니다.



설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.







문제 촬영







---



제품 시리즈

LD-100	LD-102	LD-200	LD-202	JTHT-11
단일 채널 100-240V AC	단일 채널 12~24V AC/DC	듀얼 채널 100-240V AC	듀얼 채널 12~24V AV/DC	루프 케이블 305m 테플론 코일
LCR-MT
멀티미터





---
