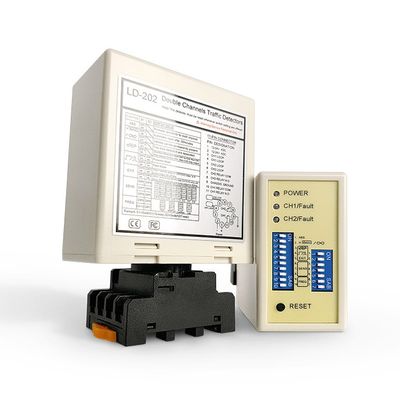

듀얼 채널 교통 루프 감지기. 계산 및 분류, 높은 성능, CE/FCC 인증

오늘날 복잡한 도시 환경에서는 효율적인 교통 관리가 무엇보다 중요합니다. 정적 신호 타이밍과 기본적인 차량 탐지가 더 이상 충분하지 않습니다. 흐름을 진정으로 최적화하려면 혼잡을 줄이십시오.,교통 전문가들은 더 깊은 통찰력과 신뢰할 수 있는 기술을 필요로 합니다.현대 지능형 교통 시스템 (ITS) 의 데이터와 신뢰성을 제공하기 위해 고성능 솔루션인 JUTAI 듀얼 채널 교통 루프 탐지기를 소개합니다..

단순 한 탐지 를 넘어서 자신감 을 가지고 세어 분류 하라

이 첨단 탐지기는 이중 채널 인덕티브 루프 기술을 활용하여 차량의 존재를 감지할 뿐만 아니라 귀중한 교통 데이터를 제공합니다.정교 한 설계 로 차량 을 정확 하게 수록 할 수 있다, 교통량 패턴을 이해하고 정보 기반 결정을 내리는 데 필수적입니다. 또한 이중 루프 구성은 기본적인 차량 분류 기능을 제공합니다.다른 차량 유형을 구별하는 데 도움이 됩니다.이 세부적인 데이터는 교통 엔지니어가 신호 시기를 정밀하게 조정하고 도로 유지보수를 더 효과적으로 계획하고 실제 도로 사용 패턴에 기반한 전략을 개발 할 수 있습니다.모두 JUTAI의 신뢰할 수 있는 탐지 정확성으로 작동합니다..

까다로운 교통환경에 맞게 설계된: 타협하지 않는 성능

높은 교통량, 변화하는 속도, 그리고 다양한 차량 유형은 압력 하에서 흠없이 작동하는 탐지기를 필요로 합니다.밀도가 높은 교통 상황에서도 신속하고 정확한 검출을 보장견고한 설계로 간섭을 최소화하고 다양한 환경 조건에서 안정적인 작동을 보장하며 신뢰할 수 있는 일관된 데이터를 제공합니다.이 신뢰성 높은 성능은 더 원활한 교통 흐름으로 직접 번역됩니다., 지연을 줄이고 보다 효율적인 네트워크 운영입니다. 성능이 중요할 때 JUTAI는 제공합니다.

품질 보장: 글로벌 신뢰를 위해 CE & FCC 인증

신뢰성과 안전성은 교통 관리 인프라에서 협상 할 수 없습니다. 그래서 JUTAI 이중 채널 교통 루프 탐지기는 CE 및 FCC 인증으로 제공됩니다.이 국제적으로 인정된 표준은 엄격한 안전, 건강 및 환경 보호 요구 사항뿐만 아니라 전자기 호환성. 인증 된 JUTAI 탐지기를 선택하는 것은 품질이 보장되는 제품에 투자하는 것을 의미합니다.다양한 프로젝트에 보다 원활한 통합을 촉진하고 글로벌 표준을 준수하도록 보장신뢰 JUTAI 인증 성능과 마음의 평화를 위해.

교통 관리 전략 을 향상 시킬 것

기본 탐지 이상의 영역을 넘어서서 JUTAI와 함께 상세한 교통 데이터의 힘을 발휘하세요.그리고 다음 세대의 교통 솔루션에 필요한 인증된 신뢰성.

특징

• 115~2000μh 탐지 범위
  • 루프 탐지기는 15μH에서 2000μH까지 광범위한 탐지 범위를 지원하며, 다양한 교통 탐지 시나리오에서 다재다능한 응용을 위해 다양한 루프 크기와 구성을 수용합니다.
  • 광범위한 탐지 범위는 우리의 루프 탐지기에 모든 종류의 차량, 오토바이크, 자동차, 초장거리 트럭, 버스 등을 탐지 할 수 있습니다

• 2콤팩트 사이드
  • 콤팩트하고 잘 설계된 하우징은 특징과 기능에 대한 업계의 모든 요구 사항을 결합하여 이 탐지기를 기존 교통 탐지 시스템에 통합 할 수 있습니다.

• 3진단 기능 및 LED 표시
  • 포괄적인 진단 기능으로 루프 및 설치 문제와 LED 상태를 통해 정확한 진단이 가능하며 최적의 성능을 보장하고 정지 시간을 줄입니다.

• 4선택 가능한 출석 시간
  • 현존 릴레이의 출력은 차량이 루프에 있는 동안 정해진 시간 (30분 이상) 에 감지 출력을 제한하도록 선택할 수 있으며, 교통 관리에 유연성을 제공합니다.

• 5자동 감수성 강화 (ASB)
  • 이 기능은 차량을 감지할 때 자동으로 최대까지 감수성을 높여 큰 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.

• 6자동 환경 유출 보상
  • 루프 감지기 (또는 다른 센서) 는 환경 조건의 변화에 자동으로 조정 및 캘리브레이션합니다.기상 및 환경 요인에도 불구하고 탐지 정확성과 안정성을 유지합니다..

• 7. 17 디프 스위치 설정
  • 껍질의 디프 스위치 디자인은 루프 탐지기의 설정이 쉽고 명확해지며 사용자에게 매우 편리합니다.사용자는 먼저 모든 기능을 설정하고 루프 탐지기를 설치할 수 있습니다.

• 8듀얼 채널은 협동 또는 독립적으로 작동합니다
  • 듀얼 채널 루프 탐지기는 두 개의 단일 채널 버전으로 사용할 수 있으며 두 개의 독립적인 탐지 채널을 지원합니다.
  • 또한 여러 루프의 동시 모니터링을 허용, 루프 탐지기는 단일 채널 응용 프로그램에서 방향을 인식 할 수있는 능력을 가지고 있습니다.차량 탐지의 유연성과 정확성을 높이는 것.

• 9- 안티 크로스 스톡 간섭
  • 디프 스위치를 통해, 두 개의 루프 코일을 너무 가까이 설치하여 발생하는 교차 스톡 간섭을 방지하기 위해 루프 검출기의 주파수는 조정할 수 있습니다.





---



연결







작동 방식

LD-200 시리즈 검출기는 다음 중 어느 하나에 설정될 수 있다.

현존 모드	펄스 모드
AB 논리 현존 모드 (보호장치 동작)	AB 논리 펄스 모드 (수계 논리)

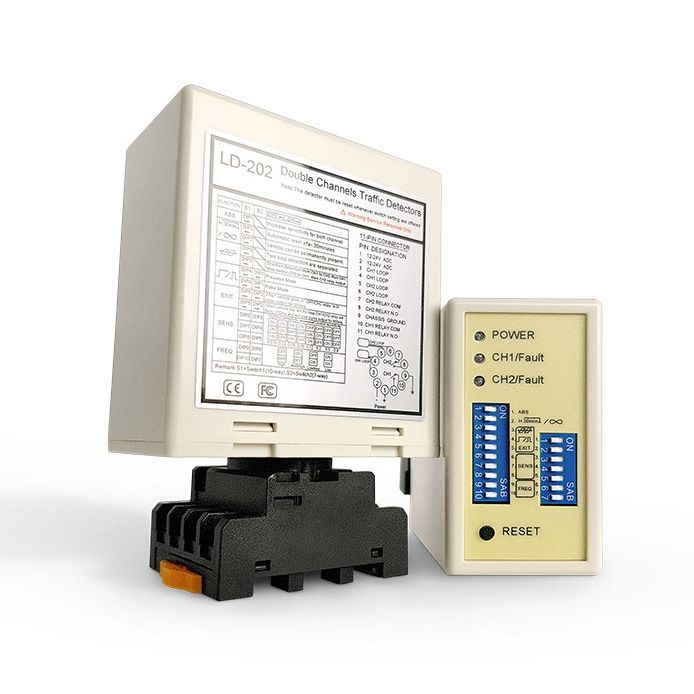

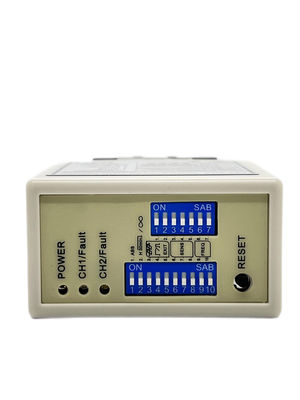

표시 및 전환

전력 LED: 빨간 전력 LED

• CH1 탐지 LED:Continuously On: 차량 탐지 표시

• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.

• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.

• CH2 탐지 LED:Continuously On: 차량 탐지 표시

• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.

• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.



감수성 선택

• 루프의 감수성과 주파수는 7차원 디프 스위치와 10차원 디프 스위치 설정으로 조절할 수 있다.

• 사용자는 디프 스위치의 설정을 다른 모드로 변경하여 8 가지 다른 설정을 선택할 수 있습니다.아래의 디프 스위치 설정 테이블: 디프 스위치 6, 7 및 8 CH1 감수성 선택에 대해 0.8이 가장 민감하고 0.015이 가장 민감합니다.

• CH2 감수성 선택에 대한 디프 스위치 3, 4 및 5, 0.8가 가장 민감하고 0.015가 가장 민감합니다.







S1: 채널 1 루프 함수 선택 (10 방향 디프 스위치)

• (스위치 1) DIP1 & DIP2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가











• (스위치1=S1) D3,D4,D5 및(스위치2=S2) D1,D2 특수 기능을 설정합니다(모드1,23 방향감지, 모드45,6 정상 모드, 두 개의 루프 검출이 분리됩니다.)







• (스위치1=S1) D6 & D7 & D8 및 (스위치2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정(8단계 선택)







• (스위치1=S1) D9 & D10 및 (스위치2=S2) D6,D7 설정 주파수 (20K ~ 100KHz)

리셋 버튼: 참고: LD-200는 디프 스위치에 설정 변경이 이루어질 때마다 리셋되어야 합니다.







루프 설치

루프는 "빨리 정립"하는 검은색 에포시 화합물 또는 뜨거운 비텀 마스틱을 사용하여 도로 표면에 섞어 밀착됩니다.

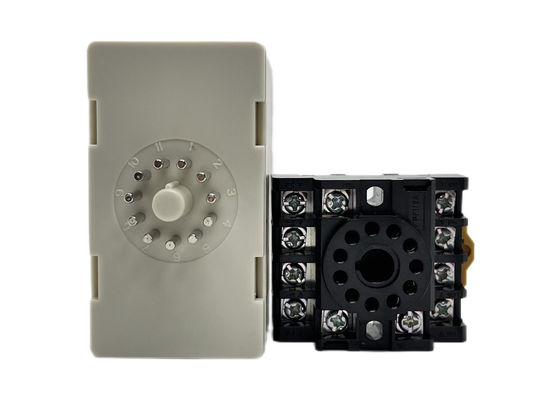

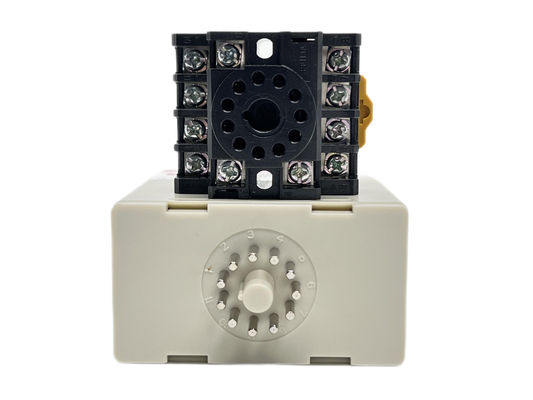

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.







문제 촬영







---



제품 시리즈

LD-100	LD-102	LD-200	LD-202	JTHT-11
단일 채널 100-240V AC	단일 채널 12~24V AC/DC	듀얼 채널 100-240V AC	듀얼 채널 12~24V AV/DC	루프 케이블 305m 테플론 코일
LCR-MT
멀티미터





---
