결함 경보와 함께 두 채널 루프

중요한 접근 통제, 교통 관리, 산업 자동화 시스템에서 신뢰성은 단순한 기능이 아니라 필수적인 요소입니다. 시스템 정지시간은 장애, 잠재적 안전 위험,그리고 운영비용 증가JUTAI 2채널 루프 탐지기는 안정적이고 지속적인 작동을 위해 처음부터 설계되었습니다.지능형 오류 경보와 강력한 반 간섭 기술을 통합하여 시스템들이 원활하고 예측 가능한 상태로 작동하도록 합니다..

통합 오류 경보와 함께 능동적인 유지 보수

루프 탐지기의 문제 해결은 시간과 좌절을 유발할 수 있습니다. JUTAI 2 채널 탐지기는 내장 오류 경보 시스템으로 유지 관리를 단순화합니다.통합 진단 기능, 종종 명확한 시각 LED로 표시, 연결 된 인덕티브 루프의 상태에 대한 즉각적인 피드백을 제공합니다. 기술자는 루프 단축, 열린 회로,또는 광범위한 테스트 없이 인덕턴스 변화가이 능동적인 진단 기능은 문제 해결 시간을 크게 줄이고 시스템 다운타임을 최소화하며 신속하고 목표적인 유지보수를 허용하여 운영이 효율적으로 유지되도록합니다.JUTAI는 효율적인 유지보수를 위해 필요한 정보를 제공합니다..

간섭 없이 안정적인 성능

설비에는 종종 가까운 곳에서 작동하는 여러 루프 또는 상당한 전기 소음이있는 환경이 포함되며, 교차 음성 및 간섭의 가능성을 만듭니다.이것은 발견을 놓치고 잘못된 트리거로 이어질 수 있습니다., 시스템 신뢰성을 손상. JUTAI 두 채널 루프 탐지기는 첨단 반 교란 간섭 기술로이 문제를 직접 해결합니다.조정 가능한 작동 주파수와 같은 기능을 갖춘, 탐지기는 설치자가 각 채널 또는 인접한 탐지기에 대해 다른 설정을 선택할 수 있습니다. 이것은 간섭의 가능성을 최소화하여 신호 무결성을 보장하고 안정적으로 전달합니다.정확한 차량 감지 당신은 지속적으로 의지 할 수 있습니다복잡한 환경이나 전기적으로 시끄러운 환경에서도

신뢰성 있고 장기적 으로 작동 하기 위해 설계 된 것

신뢰성은 단순히 개별적인 특징을 넘어서 핵심 디자인에 내장되어 있습니다.JUTAI는 고장 경보 및 반 간섭 기술의 장점을 견고한 엔지니어링과 고품질 부품과 결합합니다.이 약속은 두 채널 루프 탐지기가 까다로운 운영 조건에서 일관성 있고 신뢰할 수 있는 성능을 매년 제공하도록 보장합니다.보안된 게이트 접근에서 복잡한 교통 교차로까지, 당신은 JUTAI 탐지기가 당신의 중요한 시스템 내에서 원활한 통합과 지속적인 성능을 위해 필요한 신뢰할 수 있는 작동을 제공할 수 있다고 믿을 수 있습니다.

신뢰성 을 선택 하고, 휴식 시간 을 최소화 하라

안정성을 위해 설계된 루프 탐지기로 작동 확실성에 투자하십시오.결함 경보 및 반 간섭 기술과 함께 JUTAI 두 채널 루프 탐지기는 단축 시간으로 인한 마음의 평화를 제공합니다, 더 쉬운 유지보수, 그리고 안정적인 성능.

특징

• 115~2000μh 탐지 범위
  • 루프 탐지기는 15μH에서 2000μH까지 광범위한 탐지 범위를 지원하며, 다양한 교통 탐지 시나리오에서 다재다능한 응용을 위해 다양한 루프 크기와 구성을 수용합니다.
  • 광범위한 탐지 범위는 우리의 루프 탐지기에 모든 종류의 차량, 오토바이크, 자동차, 초장거리 트럭, 버스 등을 탐지 할 수 있습니다

• 2콤팩트 사이드
  • 콤팩트하고 잘 설계된 하우징은 특징과 기능에 대한 업계의 모든 요구 사항을 결합하여 이 탐지기를 기존 교통 탐지 시스템에 통합 할 수 있습니다.

• 3진단 기능 및 LED 표시
  • 포괄적인 진단 기능으로 루프 및 설치 문제와 LED 상태를 통해 정확한 진단이 가능하며 최적의 성능을 보장하고 정지 시간을 줄입니다.

• 4선택 가능한 출석 시간
  • 현존 릴레이의 출력은 차량이 루프에 있는 동안 정해진 시간 (30분 이상) 에 감지 출력을 제한하도록 선택할 수 있으며, 교통 관리에 유연성을 제공합니다.

• 5자동 감수성 강화 (ASB)
  • 이 기능은 차량을 감지할 때 자동으로 최대까지 감수성을 높여 큰 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.

• 6자동 환경 유출 보상
  • 루프 감지기 (또는 다른 센서) 는 환경 조건의 변화에 자동으로 조정 및 캘리브레이션합니다.기상 및 환경 요인에도 불구하고 탐지 정확성과 안정성을 유지합니다..

• 7. 17 디프 스위치 설정
  • 껍질의 디프 스위치 디자인은 루프 탐지기의 설정이 쉽고 명확해지며 사용자에게 매우 편리합니다.사용자는 먼저 모든 기능을 설정하고 루프 탐지기를 설치할 수 있습니다.

• 8듀얼 채널은 협동 또는 독립적으로 작동합니다
  • 듀얼 채널 루프 탐지기는 두 개의 단일 채널 버전으로 사용할 수 있으며 두 개의 독립적인 탐지 채널을 지원합니다.
  • 또한 여러 루프의 동시 모니터링을 허용, 루프 탐지기는 단일 채널 응용 프로그램에서 방향을 인식 할 수있는 능력을 가지고 있습니다.차량 탐지의 유연성과 정확성을 높이는 것.

• 9- 안티 크로스 스톡 간섭
  • 디프 스위치를 통해, 두 개의 루프 코일을 너무 가까이 설치하여 발생하는 교차 스톡 간섭을 방지하기 위해 루프 검출기의 주파수는 조정할 수 있습니다.





---



연결







작동 방식

LD-200 시리즈 검출기는 다음 중 어느 하나에 설정될 수 있다.

현존 모드	펄스 모드
AB 논리 현존 모드 (보호장치 동작)	AB 논리 펄스 모드 (수계 논리)

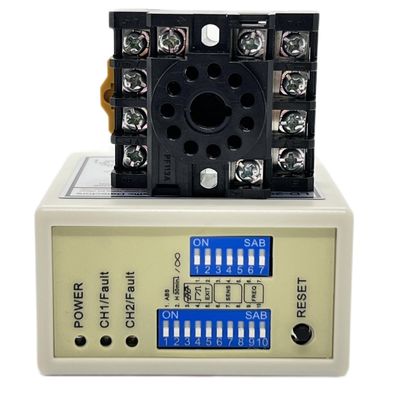

표시 및 전환

전력 LED: 빨간 전력 LED

• CH1 탐지 LED:Continuously On: 차량 탐지 표시

• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.

• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.

• CH2 탐지 LED:Continuously On: 차량 탐지 표시

• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.

• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.



감수성 선택

• 루프의 감수성과 주파수는 7차원 디프 스위치와 10차원 디프 스위치 설정으로 조절할 수 있다.

• 사용자는 디프 스위치의 설정을 다른 모드로 변경하여 8 가지 다른 설정을 선택할 수 있습니다.아래의 디프 스위치 설정 테이블: 디프 스위치 6, 7 및 8 CH1 감수성 선택에 대해 0.8이 가장 민감하고 0.015이 가장 민감합니다.

• CH2 감수성 선택에 대한 디프 스위치 3, 4 및 5, 0.8가 가장 민감하고 0.015가 가장 민감합니다.







S1: 채널 1 루프 함수 선택 (10 방향 디프 스위치)

• (스위치 1) DIP1 & DIP2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가











• (스위치1=S1) D3,D4,D5 및(스위치2=S2) D1,D2 특수 기능을 설정합니다(모드1,23 방향감지, 모드45,6 정상 모드, 두 개의 루프 검출이 분리됩니다.)







• (스위치1=S1) D6 & D7 & D8 및 (스위치2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정(8단계 선택)







• (스위치1=S1) D9 & D10 및 (스위치2=S2) D6,D7 설정 주파수 (20K ~ 100KHz)

리셋 버튼: 참고: LD-200는 디프 스위치에 설정 변경이 이루어질 때마다 리셋되어야 합니다.







루프 설치

루프는 "빨리 정립"하는 검은색 에포시 화합물 또는 뜨거운 비텀 마스틱을 사용하여 도로 표면에 섞어 밀착됩니다.



설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.







문제 촬영







---

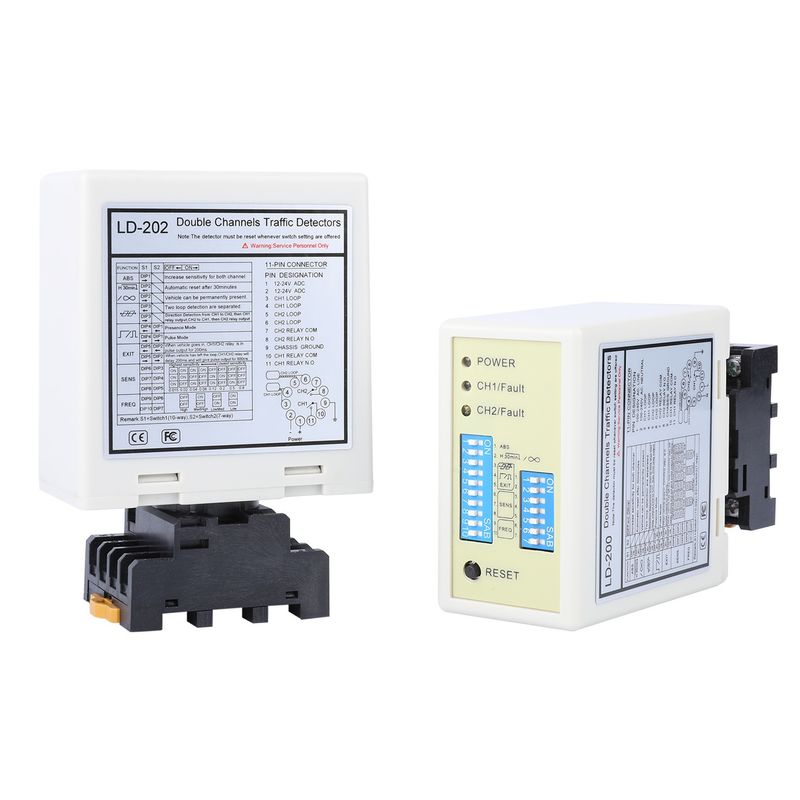

제품 시리즈

LD-100	LD-102	LD-200	LD-202	JTHT-11
단일 채널 100-240V AC	단일 채널 12~24V AC/DC	듀얼 채널 100-240V AC	듀얼 채널 12~24V AV/DC	루프 케이블 305m 테플론 코일
LCR-MT
멀티미터





---
