AGV 안전을 위한 듀얼 채널 감지기 - 충돌 방지 및 실시간 LED 진단 및 견고함

자동 가이드 차량(AGV)은 물류와 제조에 혁명을 일으키고 효율성과 생산성을 향상시킵니다. 그러나 역동적인 산업 환경에서의 안전한 작동은 매우 중요합니다. AGV가 바쁜 공장 현장이나 창고를 사고 없이 탐색할 수 있도록 하려면 정교하고 안정적인 감지 기술이 필요합니다. JUTAI 이중 채널 루프 감지기는 AGV 안전을 강화하고 충돌을 방지하며 실시간 진단을 통해 시스템 가동 시간을 보장하도록 특별히 설계된 강력한 솔루션을 제공합니다.

자동화된 환경에서 사전 충돌 방지

AGV 안전의 핵심 기능은 안정적인 장애물 및 존재 감지입니다. JUTAI의 이중 채널 감지기는 이러한 역할에 탁월합니다. 교차로, 충전소, 출입구 또는 기타 중요한 구역의 바닥 루프에 통합된 정밀 감지 기능은 AGV 또는 지게차나 인력 카트와 같은 기타 잠재적인 장애물의 존재를 안정적으로 감지합니다. 이중 채널 구성을 통해 구역 내 존재 확인, 이동 방향 감지, 필요한 경고 발생, AGV 속도 감소 또는 정지 명령과 같은 정교한 안전 로직이 가능합니다. 이러한 사전 감지는 비용이 많이 드는 충돌을 방지하고 귀중한 자산을 보호하며 보다 안전한 작업 환경을 보장하는 데 필수적입니다.

실시간 LED 진단으로 가동 시간 극대화

빠르게 변화하는 산업 환경에서는 가동 중지 시간을 최소화하는 것이 생산성을 유지하는 데 매우 중요합니다. JUTAI 듀얼 채널 감지기는 직관적인 실시간 LED 진단 기능을 갖추고 있습니다. 명확한 시각적 표시기는 두 채널 모두의 전원, 루프 무결성 및 오류 상태에 대한 즉각적인 상태 업데이트를 제공합니다. 이를 통해 유지보수 담당자는 감지기의 작동 상태를 즉시 평가하고 전문 진단 장비 없이도 잠재적인 문제를 신속하게 찾아낼 수 있습니다. 쉽고 빠른 문제 해결은 AGV 시스템 가용성 향상과 보다 효율적인 유지 관리 작업 흐름으로 직접적으로 이어져 자동화된 작업을 원활하게 실행합니다.

까다로운 산업 조건을 위한 견고한 설계

산업 환경은 먼지, 진동, 온도 변동, 잠재적인 물리적 영향 등 독특한 문제를 안고 있습니다. AGV 안전 구성요소는 이러한 조건을 견딜 수 있도록 제작되어야 합니다. JUTAI 듀얼 채널 루프 감지기는 까다로운 설정에서 장기적인 신뢰성을 위해 설계된 견고한 산업 등급 구조를 갖추고 있습니다. 내구성이 뛰어난 하우징과 고품질 구성 요소는 환경적 스트레스 요인에도 불구하고 일관된 성능을 보장하여 AGV 차량의 지속적이고 효율적인 작동을 지원하는 신뢰할 수 있는 감지 솔루션을 제공합니다. 귀하의 운영 요구 사항에 맞는 내구성을 위해 JUTAI를 신뢰하십시오.

JUTAI로 AGV 운영을 보호하세요

AGV 시스템의 안전성과 효율성을 높이십시오. JUTAI 듀얼 채널 루프 감지기는 현대 자동화 환경에 필요한 필수 충돌 방지 기능, 사용하기 쉬운 진단 및 견고한 디자인을 제공합니다.

특징

• 1. 15-2000μh 감지 범위
  • 루프 감지기는 15μH~2000μH의 넓은 감지 범위를 지원하여 다양한 트래픽 감지 시나리오에서 다양한 용도로 사용할 수 있도록 다양한 루프 크기와 구성을 수용합니다.
  • 넓은 감지 범위를 통해 당사의 루프 감지기는 모든 종류의 차량, 오토바이, 자동차, 초장형 트럭, 버스 등을 감지할 수 있습니다.

• 2. 컴팩트한 측면
  • 컴팩트하고 잘 설계된 하우징은 기능에 대한 모든 산업 요구 사항을 결합하므로 이 감지기를 기존 교통 감지 시스템에 통합할 수 있습니다.

• 3. 진단 기능 및 LED 표시
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단할 수 있으며 LED 상태를 통해 최적의 성능을 보장하고 가동 중지 시간을 줄입니다.

• 4. 선택 가능한 존재 시간
  • 차량이 루프에 남아 있는 동안 감지 출력을 고정된 시간(30분 이상)으로 제한하도록 프레즌스 릴레이의 출력을 선택할 수 있어 교통 관리에 유연성을 제공합니다.

• 5. 자동 감도 부스트(ASB)
  • 이 기능은 차량 감지 시 감도를 자동으로 최대로 높여 대형 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.

• 6. 자동 환경 표류 보상
  • 루프 감지기(또는 기타 센서)는 환경 조건의 변화에 ​​맞춰 자동으로 조정 및 교정하여 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.

• 7. 17 딥 스위치 설정
  • 쉘의 딥 스위치 디자인은 루프 감지기의 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 사용자 친화적입니다. 사용자는 먼저 모든 기능을 설정한 다음 루프 감지기를 설치할 수 있습니다.

• 8. 듀얼 채널은 협력적으로 또는 독립적으로 작동합니다.
  • 듀얼 채널 루프 감지기는 두 개의 단일 채널 버전으로 사용할 수 있으며 두 개의 독립적인 감지 채널을 지원합니다.
  • 또한 여러 루프를 동시에 모니터링할 수 있는 루프 감지기는 단일 채널 애플리케이션에서 방향을 인식하는 기능을 갖추고 있습니다. 차량 감지의 유연성과 정확성을 향상시킵니다.

• 9. 누화 방지 간섭.
  • 딥 스위치를 통해 루프 감지기의 주파수를 조정하여 두 개의 루프 코일을 너무 가깝게 설치하여 발생하는 누화 간섭을 방지할 수 있습니다.





---



사이







작동 모드

LD-200 시리즈 감지기는 다음 모드 중 하나로 구성될 수 있습니다.

현재 상태 모드	펄스 모드
AB 로직 존재 모드(배리어 작동)	AB 로직 펄스 모드(카운팅 로직)



표시 및 전환

❀전원 LED: 빨간색 전원 LED는 "전원 켜짐"을 나타냅니다.

• CH1 감지 LED:계속 켜짐: 차량 감지를 나타냅니다.

• 천천히 깜박임: 루프가 단락되었거나 루프 후 꼬임 횟수가 충분하지 않음을 나타냅니다.

• 빠르게 깜박임: 루프가 개방 회로이거나 루프 이후에 너무 많은 비틀림이 있음을 나타냅니다.

• CH2 감지 LED:계속 켜짐: 차량 감지를 나타냅니다.

• 천천히 깜박임: 루프가 단락되었거나 루프 후 꼬임 횟수가 충분하지 않음을 나타냅니다.

• 빠르게 깜박임: 루프가 개방 회로이거나 루프 이후에 너무 많은 비틀림이 있음을 나타냅니다.



❀감도 선택

• 7-way 딥스위치와 10-way 딥스위치 설정으로 루프의 감도와 주파수를 조절할 수 있습니다.

• 사용자는 딥 스위치 설정을 다른 모드로 변경하여 8가지 설정을 선택할 수 있습니다.아래의 딥 스위치 설정 표. CH1 감도 선택을 위한 딥 스위치 6, 7, 8. 0.8이 가장 민감하지 않고 0.015가 가장 민감합니다.

• CH2 감도 선택을 위한 딥 스위치 3, 4, 5. 0.8이 가장 민감하지 않고 0.015가 가장 민감합니다.







❀스위치1=S1:채널 1 루프 기능 선택(10방향 딥 스위치)

• (스위치 1) 두 예고편 모두에 대한 DIP1 및 DIP2 특수 감도 증가(두 채널 모두)











• (Switch1=S1)D3,D4,D5 및 (Switch2=S2)D1,D2 특수 기능 설정(Mode1,2,3 방향)발각. 모드4,5,6 일반 모드, 2개의 루프 감지가 분리됩니다.)







• (Switch1=S1)D6 & D7 & D8 및 (Switch2=S2)D3 & D4 & D5 CH1 및 CH2 감도 선택 설정.(8개 레벨 선택)







• (스위치1=S1)D9 & D10 및 (스위치2=S2)D6,D7 주파수 설정(20K ~ 100KHz).

재설정 버튼: 참고: 딥 스위치의 설정이 변경될 때마다 LD-200을 재설정해야 합니다.







루프 설치

루프는 도로 표면과 혼합되도록 "빠른 경화" 검정색 에폭시 화합물 또는 뜨거운 역청 매스틱을 사용하여 밀봉됩니다.

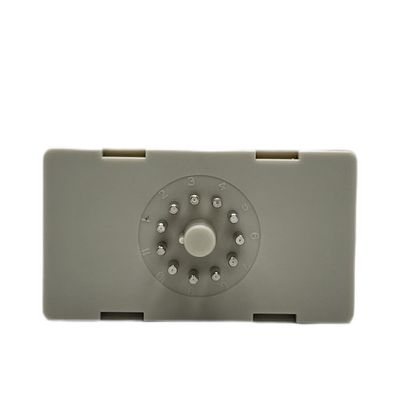

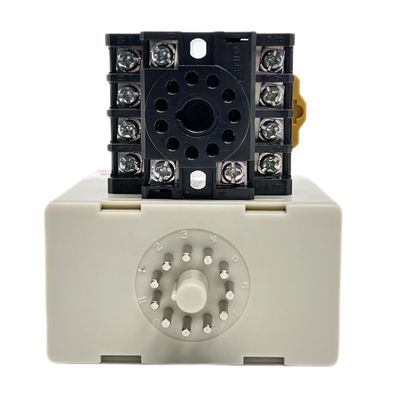

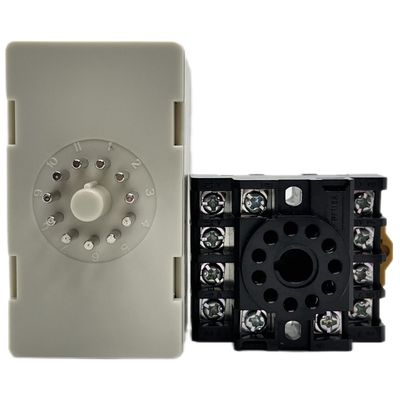

설치시 제품의 플러그와 소켓을 수직방향으로 유지해주세요.







문제 해결







---



제품 시리즈

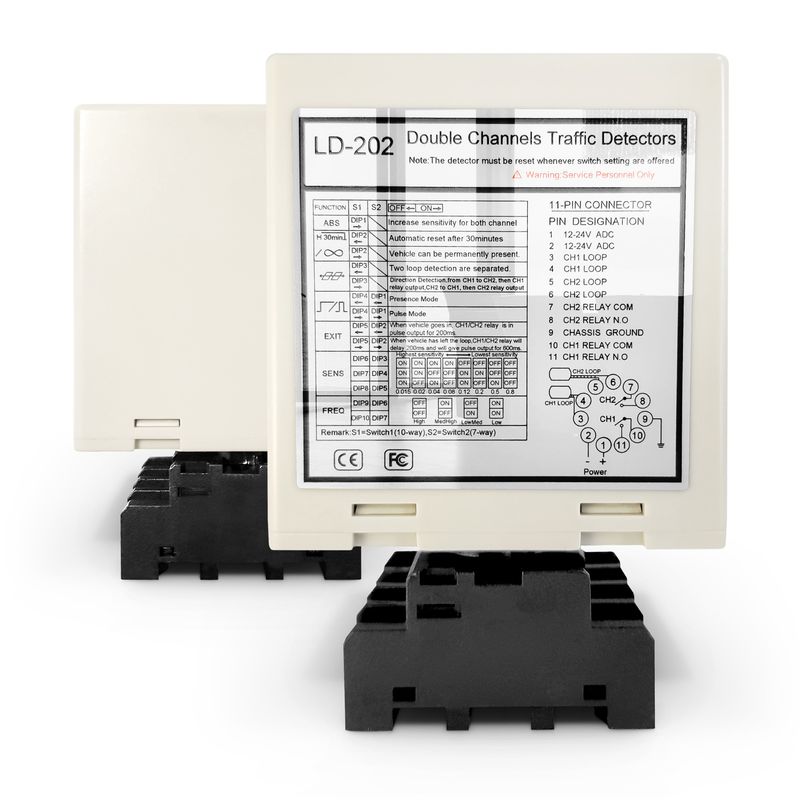

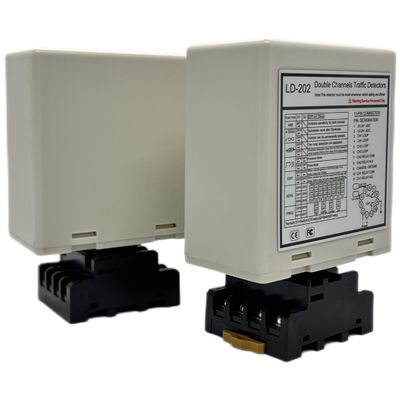

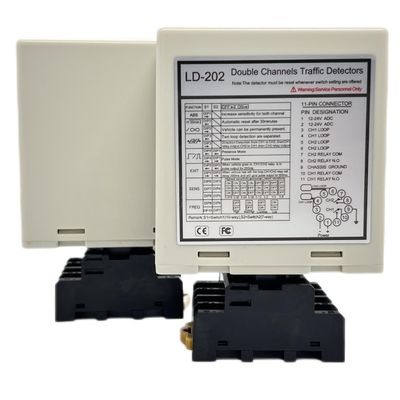

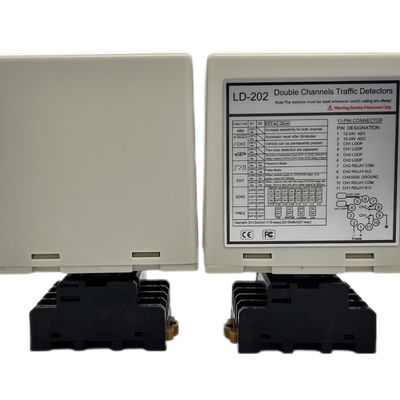

LD-100	LD-102	LD-200	LD-202	JTHT-11
단일 채널 100-240V AC	단일 채널 12-24V AC/DC	듀얼 채널 100-240V AC	듀얼 채널 12~24V AV/DC	루프 케이블 305m 테프론 코일
LCR-MT
멀티미터





---
