차량 루프 감지기

NED200 LED 디스플레이 두 개의 QR 코드 디스플레이 (장거리 / 단거리), 음성 방송 및 상업 단지 및 경치 지역을위한 원격 IAP 업그레이드

모든 범주

Mifare RFID 리더 13.56MHz

문의하기

Mr. David

marketing@jutaigateaccess.com

+86 13143400257

13143400257

지금 접촉하세요

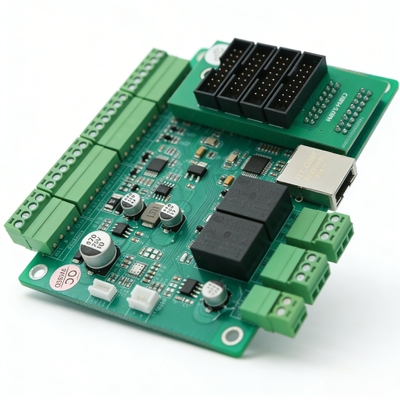

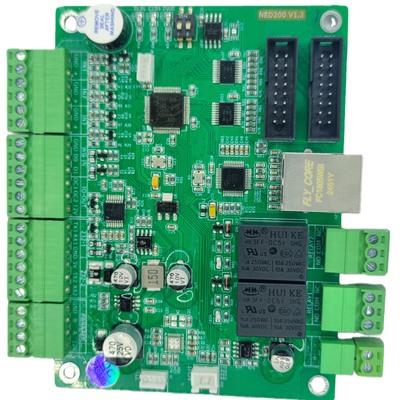

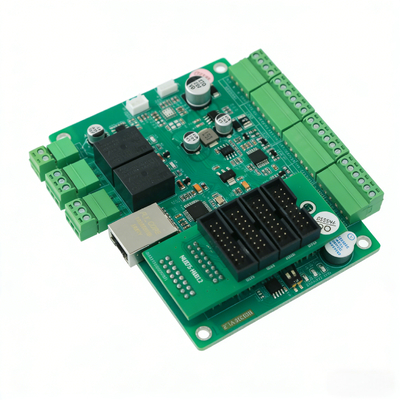

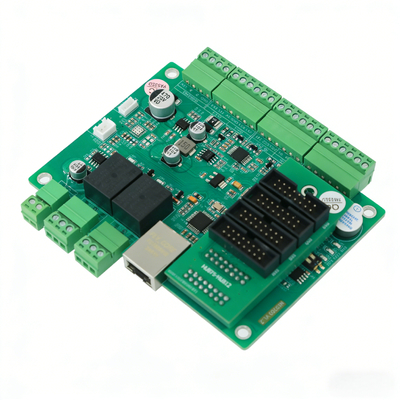

NED200 LED 디스플레이 두 개의 QR 코드 디스플레이 (장거리 / 단거리), 음성 방송 및 상업 단지 및 경치 지역을위한 원격 IAP 업그레이드

브랜드 이름:	JUTAI
모델 번호:	네드 200
MOQ:	샘플 1-10개 지원
가격:	협상 가능
포장에 대한 세부 사항:	1세트 1만화
지불 조건:	전신환, 웨스턴 유니온, 페이팔, 알리페이

상세 정보

제품 설명

상세 정보

원래 장소:

중국 선전

통신 인터페이스::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

작동 전압::

DC12V

작동 전류::

최대 2A

작동 온도::

-40C ~ 85C

전반적인 차원::

115mm(길이) * 85mm(폭) * 15mm(높이)

마운팅 홀 간격 ::

105mm(길이) * 75mm(폭)

IO 인터페이스::

2IO 입력, 2OC IO 출력, 2릴레이 IO 출력

디스플레이 화면 인터페이스::

HUB75, HUB08

전력 증폭기 출력::

1포트, 4Ω 8W

지원되는 프로토콜::

RS485, TCP, MQTT

공급 능력:

한 달에 2000 세트

강조하다:

QR 코드가 있는 LED 디스플레이 드라이버 보드

이중 QR 코드 디스플레이 드라이버 보드

원격 IAP 업그레이드 LED 드라이버

제품 설명

NED200 산업용 LED 드라이브 보드, 주차장 및 공장 자동화를 위한 RS485/Ethernet/MQTT 멀티 프로토콜과 함께 지능형 LED 디스플레이 제어 코어

NED200 산업용 LED 드라이브 보드는 LED 디스플레이의 핵심 지능형 제어 장치로 사용됩니다.안정적인 콘텐츠 표시를 실현하기 위해 상위 수준의 관리 시스템을 LED 디스플레이 단말기와 원활하게 연결합니다.이 드라이브 보드는 RS485, 이더넷 및 MQTT 세 가지 주류 통신 프로토콜을 통합하여 산업 시나리오를 위해 설계되었습니다.다양한 주차장 관리 시스템과의 유연한 연결을 가능하게 합니다., 공장 자동화 장비 및 다른 산업 제어 플랫폼은 기존 하드웨어 아키텍처를 수정하지 않고,한 줄당 최대 80 바이트와 전 세계 100 개 이상의 언어를 지원합니다., 주차장의 텍스트 표시 필요를 완벽하게 충족합니다 (주차장 번호, 주차 요금과 같은 것) 그리고 공장 (생산 일정은, 장비 상태와 같은 것)자동 업데이트와 함께 실시간 시간 오버레이 디스플레이를 실현하면서.

산업용 수준의 신뢰성을 갖춘 NED200 LED 드라이브 보드는 역 연결으로 -40°C ~ 85°C의 넓은 온도 범위에서 안정적으로 작동합니다.가혹한 야외 및 산업 환경에 적응하기 위해 ESD/펄스 및 과류 보호음성 방송 제어, 리레 링크 및 IO 상태 읽기 기능을 통합하여 LED 디스플레이 및 주변 장치의 원 스톱 제어를 허용합니다.그것은 자동 "스캔 코드 지불 - 장벽 열기 - 음성 충고"를 실현하기 위해 장벽을 연결할 수 있습니다; 공장에서는 장비의 이상 현상을 감지하고 실시간 음성 경보를 유발하고 오류 확장을 방지하기 위해 릴레이 전력 차단을 수행 할 수 있습니다.브라우저 또는 클라우드 플랫폼, NED200은 편리한 후기 유지보수를 보장하며 기업들이 현장 운영 비용을 절감하고 관리 효율성을 향상시키는 데 도움이됩니다.

주요 장점
* 멀티 프로토콜 통신: RS485, 이더넷 및 MQTT를 지원합니다.
* 4선 독립 제어: 4선 LED 화면의 독립적인 디스플레이를 실현, 단일 라인 최대 80 바이트, 다국어 디스플레이를 지원 (100+ 언어 전 세계)
* 듀얼 QR 코드 디스플레이 모드: 다양한 시나리오 필요를 위해 풀 스크린 QR 코드 (2-5m 장거리 스캔) 및 3 줄 QR 코드 (0.5-2m 단거리 스캔)
* 통합 인터랙티브 기능: 음성 방송 제어, 릴레이 링크 및 IO 상태 읽기 통합, LED 디스플레이 및 주변 장치의 원 스톱 제어 실현
* 산업용 신뢰성: -40 °C ~ 85 °C 넓은 작동 온도, 역 연결, ESD / 펄스 및 과류 보호, 가혹한 야외 / 산업 환경에 적합
* 유연한 확장 및 업그레이드: 원격 IAP 업그레이드 (TCP / 브라우저 / 클라우드), 8MB 음성 저장 (최대 256 파일) 를 지원하며 장벽, 센서, 음성 장비 등을 연결할 수 있습니다.
* 실시간 시간 디스플레이: 사용자 지정 시간 형식 덮개 디스플레이를 지원, 수동 조작 없이 자동 실시간 업데이트

주요 기술 매개 변수
기본 전기 및 물리적 매개 변수
* 작동 전압: DC12V (반면 연결 보호)
* 작동 전류: 2A MAX
* 운영 온도: -40°C ~ 85°C (비례 습도 < 80%, 응축 없이)
* 전체 차원: 115mm (길이) * 85mm (폭) * 15mm (높이)
* 장착 구멍 간격: 105mm (길이) * 75mm (폭)
* 내장 전력 변환: 12V에서 5V 회로, 최대 1.2A 외부 장치에 대한 연속 전류 출력

리치 인터페이스 구성
* 이더넷 (TCP/IP) 인터페이스: 1개의 포트, 10/100M 적응성, 격리
* RS232 인터페이스: 2개의 포트, 독립적인 동작, 4800-115200bps 조절, ESD/펄스 보호
* RS485 인터페이스: 1 포트, 4800-115200bps 조절, ESD/펄스 보호
* TTL 인터페이스: 1 포트, 4800-115200bps, 3.3V 수준
* 위건 인터페이스: 1 포트, 위건 26/34 적응
* IO 입력: 2 채널, 격리되지 않은 0-5V 신호 범위
* IO 출력: 2OC 격리되지 않은 (최대 12V/0.2A) + 2 릴레 격리된 (250VAC 10A / 30VDC 10A)
* 전력 증폭기 출력: 1 포트, 4Ω 8W
* LED 디스플레이 인터페이스: 1HUB75 + 1HUB08 (4*HUB12를 위한 외부 확장)

기능적 매개 변수

* 지원 프로토콜: RS485 (9600 바드 속도), TCP (포트 8008), MQTT
* 디스플레이 용량: 4선 독립 제어, 단일 라인 최대 80 바이트
* QR 코드 디스플레이: 전체 화면 (최대 52 문자) / 3선 (최대 77 문자), 흰색
* 음성 방송: 명령에 최대 32 음성 ID, 순차 / 즉각 재생 모드, 8MB 저장 (250 + 파일)
* 원격 업그레이드: TCP/브라우저/클라우드 IAP 업그레이드를 지원
* 고유 식별자: 장치 식별 및 액세스 제어에 대한 글로벌 고유 식별자
* 지원 된 인코딩: GBK, UTF8, UNICODE (선택, 단일 지원만)

주요 핵심 기능

1다선 독립 LED 디스플레이

* 4선 독립 제어, 각 라인은 독점적인 표시 콘텐츠를 설정할 수 있습니다
* 중국어, 영어, 숫자 및 다른 국어와 호환되는 100+ 언어를 지원
* 실시간 시간 오버레이 표시, 사용자 지정 시간 형식 (년/달/일/시간/분/초), 자동 업데이트
* 매 줄당 최대 80 바이트, 다양한 시나리오의 모든 텍스트 정보 표시 요구를 충족

2이중 QR 코드 인터랙티브 디스플레이

* 전체 화면 QR 코드: 2-5m 장거리 스캔을 위해 최대 52 문자, 과도한 콘텐츠를 자동으로 줄입니다.
* 3선 QR 코드: 0.5-2m 단거리 스캔을 위해, 텍스트 설명에 대한 4선, 최대 77자
* 고정 된 흰색 QR 코드 색상, 자동 삭제 원래 콘텐츠, QR 코드 모드 종료 후 명령을 통해 복원
* 스캔 코드 지불, 스캔 코드 내비게이션, 스캔 코드 등록 및 기타 상호 작용 작업을 실현

3음성 방송 제어

* 사전 설정된 음성 파일을 재생하기 위해 음성 보드를 제어 (8MB 저장, 최대 256 파일)
* 두 개의 재생 모드: 연속 재생 (전 끝을 기다립니다) / 즉각 재생 (현재의 목소리를 중단)
* 명령에 최대 32 음성 ID, 특별한 도구를 통해 현장 음성 파일 업데이트를 지원
* 자동 음성 방송을 실현하기 위해 외부 이벤트 (IO 트리거, 스캔 코드 등) 와 연결

4주변 연결 및 IO 탐지

* 릴레 제어: 2 채널 릴레 고립 출력, 지원 설정 종료 시간 (0.1s 단위), 링크 장벽, 조명, 전원 공급
* IO 상태 판독: 2채널 IO 입력, 건조 접촉 신호를 감지 (0=무효/1= 유효), 모니터 센서/ 버튼 트리거 상태
* 자동 연결: "신호 탐지 - 음성 방송 - 리레 액션"를 실현 한 번 중지 자동화, 수동 개입없이

5원격 업그레이드 및 관리

* TCP 업그레이드 도구, 브라우저 또는 클라우드 플랫폼을 통해 원격 IAP 업그레이드를 지원합니다
* 실시간으로 새로운 기능을 추가하고 현장 작동 없이 기존 논리를 최적화
* 글로벌 고유 ID, 장치 액세스 제어 및 소스 식별을 실현, 고객의 권리를 보호

전형적적용 시나리오

1주차장 시나리오

* 4선 표시: 주차 공간 번호, 주차 요금, 실시간 시간, 따뜻한 상기
* 스캔 코드 결제를 위한 풀 스크린 QR 코드 디스플레이, 내려갈 필요도 없고 줄을 서지 않아도 됩니다.
* 차량 출입/출입을 감지하고, 음성 방송을 시작합니다. "안녕하세요/오셔서 감사합니다".
* 릴레이 연결 장벽, 실현 "스캔 코드 지불 - 장벽 개방 - 음성 요청" 자동화

2상업적 복합 시나리오

* 4선 표시: 바닥 내비게이션, 브랜드 홍보, 활동 알림, 실시간
* 쇼핑몰 지도 / 쿠폰을 얻기 위해 QR 코드를 스캔하기 위해 3 줄 QR 코드, 텍스트 프롬프트를 위해 4 줄
* 쇼핑몰 시스템과의 링크, 실시간 업데이트 프로모션 정보 및 활동 알림

3공원/경관지역 시나리오

* 4선 표시: 안전 지침, 임시 활동, 풍경 스팟 도입, 실시간 시간
* 3선 QR코드 로 스캔 코드 로 여행 경로 를 알 수 있습니다. 4선 마크 로 "비밀 안내 를 위해 스캔 하십시오".
* IO는 인력 흐름을 감지하고 안전 팁과 풍경 현장 리모이더의 음성 방송을 시작합니다.

4공장/서비스 시나리오

* 4선 표시: 생산 일정, 장비 상태, 안전 알림, 실시간 시간
* IO 장비 이상 감지, 트리거 음성 방송 "장비 오류, 시간에 처리하십시오"
* 릴레이 연결 단절 장비 전원 공급, 장애 확장을 방지
* 지능형 생산 관리 및 장비 오류 조기 경고를 실현

5커뮤니티/접근 통제 시나리오

* 4선 디스플레이: 방문자 정보, 접근 통지, 실시간, 보안 팁
* 방문자 등록을 위한 3선 QR 코드 스캔 코드, 등록 안내를 위한 4선
* 성공한 등록 후, 오픈 액세스 컨트롤을 리레이하고 음성 재생 "안녕하세요"
* 무인 접근 통제 관리 및 방문자 정보 추적성을 실현

포장 및 운송

포장

* 산업 제어 PCB 보드의 표준 반 정적 포장
* 내장 된 거품 충격 방지, 운송 중에 손상을 방지
* 고객 요구 사항에 따라 맞춤형 포장 및 라벨링 (OEM / ODM)

선박

* 국제 익스프레스 지원: DHL, FedEx, UPS, TNT, EMS (3-7 일)
* 대량 주문에 대한 항공 화물 / 해상 화물 지원 (15-30 일, 목적지에 따라)
* 우리는 배송 후 즉시 추적 번호를 제공 할 것입니다, 실시간 추적 물류 상태
* 장거리 운송을 위한 전문 포장, 제품의 무결성을 보장

사용자 정의 서비스

우리는 일방적인 서비스를 제공합니다OEM/ODM글로벌 고객을 위한 맞춤화 서비스, 다음을 포함함:

* 펌웨어 기능 사용자 정의 및 프로토콜 적응 (시나리오 필요에 따라 사용자 정의)
* 음성 파일 사용자 정의 및 사전 로딩 (개인 음성 방송 콘텐츠)
* 라벨 및 로고 사용자 정의 (고객 브랜드 및 모델 인쇄)
* 하드웨어 인터페이스 조정 (실제 장치 연결 필요에 따라)
* 클라우드 플랫폼 도킹 사용자 정의 (고객의 기존 관리 시스템과 원활한 연결)

귀하의 자세한 사용자 정의 요구 사항에 대해 저희에게 문의하십시오, 우리는 전문적인 솔루션과 인용을 제공합니다.

자주 묻는 질문 (FAQ)

Q1: NED200은 어떤 통신 방법을 지원합니까?

A: RS485, 이더넷 (TCP) 및 MQTT, 실제 시나리오에 따라 유연하게 선택할 수 있습니다.

Q2: LED 드라이브 보드는 몇 개의 언어를 지원합니까?

A: 전 세계 100 개 이상의 언어를 지원합니다. 기본 글꼴 라이브러리는 간소화/전통 중국어, 영어, 태국어, 한국어, 아랍어 등을 포함하고 GBK/UTF8/UNICODE 인코딩을 지원합니다.

Q3: QR 코드 표시 모드를 자유롭게 전환 할 수 있습니까?

A: 네, 전체 화면과 3선 QR 코드 두 모드를 지원합니다. QR 코드 모드 종료 후 명령을 보내서 원래 디스플레이 콘텐츠를 복원 할 수 있습니다.

Q4: NED200은 야외 사용에 적합합니까?

A: 네, 산업용 디자인입니다. -40°C~85°C 폭의 작동 온도와 여러 보호 기능이 있습니다. 야외의 혹독한 환경에 완전히 적합합니다.

Q5: 원격 업그레이드를 지원합니까?

A: 예, TCP 업그레이드 도구, 브라우저 또는 클라우드 플랫폼을 통해 원격 IAP 업그레이드를 지원합니다. 이는 현장 작동 없이 새로운 기능을 추가하고 로직을 실시간으로 최적화 할 수 있습니다.

Q6: 장벽과 센서와 같은 주변 장치와 연결할 수 있나요?

A: 예, 그것은 2 채널 릴레이 출력과 2 채널 IO 입력, 장애물, 조명, 센서, 버튼 및 기타 연결할 수 있습니다
자동 연결 제어를 실현하기 위한 주변 장치.
