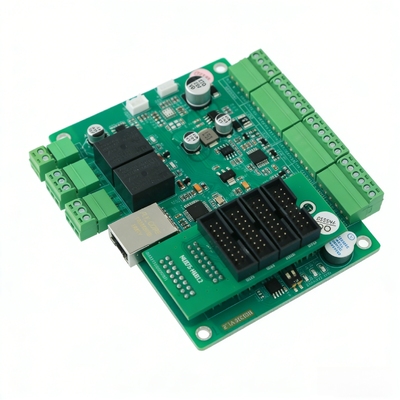

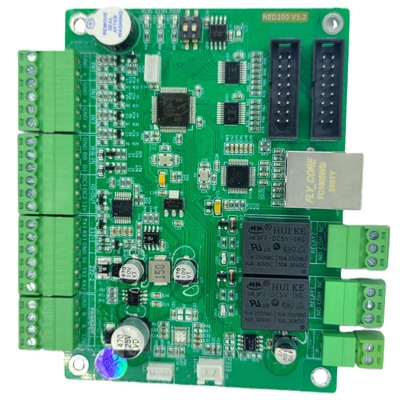

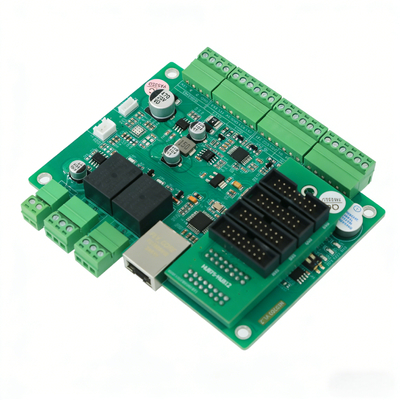

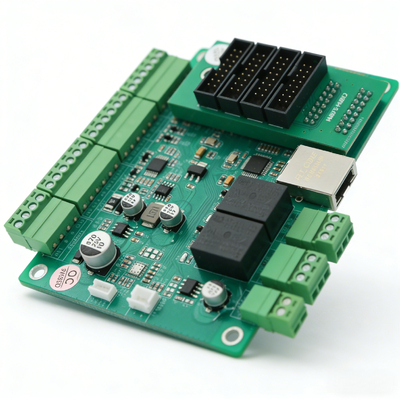

NED200 산업용 등급 LED 드라이브 보드, 주차장 및 공장 자동화를 위한 RS485/이더넷/MQTT 멀티 프로토콜 지능형 LED 디스플레이 제어 코어

브랜드 이름:	JUTAI
모델 번호:	네드 200
MOQ:	샘플 1-10개 지원
가격:	협상 가능
포장에 대한 세부 사항:	1세트 1만화
지불 조건:	전신환, 웨스턴 유니온, 페이팔, 알리페이

상세 정보

제품 설명

상세 정보

원래 장소:

중국 선전

통신 인터페이스::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

작동 전압::

DC12V

작동 전류::

최대 2A

작동 온도::

-40C ~ 85C

전반적인 차원::

115mm(길이) * 85mm(폭) * 15mm(높이)

마운팅 홀 간격 ::

105mm(길이) * 75mm(폭)

IO 인터페이스::

2IO 입력, 2OC IO 출력, 2릴레이 IO 출력

디스플레이 화면 인터페이스::

HUB75, HUB08

전력 증폭기 출력::

1포트, 4Ω 8W

지원되는 프로토콜::

RS485, TCP, MQTT

공급 능력:

한 달에 2000 세트

강조하다:

RS485 산업용 LED 드라이브 보드

이더넷 LED 디스플레이 제어 코어

주차장 자동화 LED 드라이브 보드

제품 설명

NED200 LED 디스플레이 드라이버 보드 (듀얼 QR 코드 디스플레이 (장거리/단거리), 음성 방송 및 원격 IAP 업그레이드 기능 포함) - 상업 단지 및 관광지용

NED200 LED 디스플레이 드라이버 보드는 상업 단지 및 관광지를 위해 맞춤 제작된 전문 지능형 제어 장치로, 다양한 상호 작용 요구를 충족하기 위해 듀얼 QR 코드 디스플레이 모드(장거리/단거리)를 특징으로 합니다. 상위 시스템과 LED 디스플레이 터미널 간의 핵심 연결 고리로서 음성 방송 및 원격 IAP 업그레이드 기능을 통합하여 상업 및 관광 디스플레이 시나리오에 원활하고 효율적인 제어 솔루션을 제공합니다. 듀얼 QR 코드 디자인은 장거리 스캔(2-5m)을 위한 전체 화면 QR 코드와 단거리 스캔(0.5-2m)을 위한 3줄 QR 코드를 지원하며, 쇼핑몰 쿠폰 받기, 관광지 투어 경로, 내비게이션 지도와 같은 기능을 구현할 수 있습니다. 또한 4줄 독립 제어는 각 줄당 최대 80바이트를 지원하며 100개 이상의 언어를 지원하여 층별 안내, 활동 공지, 관광지 소개를 완벽하게 표시합니다.

고성능 음성 방송 및 원격 IAP 업그레이드 기능을 갖춘 NED200 LED 디스플레이 드라이버 보드는 상업 단지 및 관광지의 운영 편의성과 사용자 경험을 향상시킵니다. 순차 및 즉시 음성 재생 모드를 지원하며, 8MB 저장 공간에 최대 256개의 음성 파일을 저장할 수 있어 프로모션, 안전 지침, 방문객 알림에 대한 실시간 음성 안내가 가능합니다. 원격 IAP 업그레이드 기능은 TCP, 브라우저 또는 클라우드 플랫폼을 통해 원활한 업데이트를 지원하여 현장 작업 없이 새로운 기능을 추가하고 로직을 최적화할 수 있습니다. 산업 등급의 신뢰성(-40°C~85°C의 넓은 작동 온도, ESD 및 과전류 보호)을 갖추고 있어 실내외 시나리오에서 안정적으로 작동하며 쇼핑몰 관리 시스템 및 관광지 장비와 원활하게 연동되어 관리 효율성과 방문객 만족도를 높입니다.

핵심 장점
* 다중 프로토콜 통신: RS485, 이더넷 및 MQTT 세 가지 주요 통신 방식을 지원하여 다양한 관리 시스템과 쉽게 연결 가능
* 4줄 독립 제어: 4줄 LED 화면의 독립적인 디스플레이 구현, 단일 줄 최대 80바이트, 다국어 디스플레이 지원(전 세계 100개 이상 언어)
* 듀얼 QR 코드 디스플레이 모드: 전체 화면 QR 코드(2-5m 장거리 스캔) 및 3줄 QR 코드(0.5-2m 단거리 스캔)로 다양한 시나리오 요구 충족
* 통합 상호 작용 기능: 음성 방송 제어, 릴레이 연동 및 IO 상태 읽기 통합, LED 디스플레이 및 주변 장치의 원스톱 제어 구현
* 산업 등급 신뢰성: -40°C~85°C의 넓은 작동 온도, 역결선, ESD/펄스 및 과전류 보호 기능으로 열악한 실외/산업 환경에 적합
* 유연한 확장 및 업그레이드: 원격 IAP 업그레이드(TCP/브라우저/클라우드) 지원, 8MB 음성 저장 공간(최대 256개 파일), 차단기, 센서, 음성 장비 등과 연동 가능
* 실시간 시간 표시: 사용자 정의 시간 형식 오버레이 디스플레이 지원, 수동 작업 없이 자동 실시간 업데이트

주요 기술 매개변수
기본 전기 및 물리적 매개변수
* 작동 전압: DC12V (역결선 보호 포함)
* 작동 전류: 최대 2A
* 작동 온도: -40°C ~ 85°C (상대 습도 <80%, 결로 없음)
* 전체 치수: 115mm (길이) * 85mm (너비) * 15mm (높이)
* 장착 구멍 간격: 105mm (길이) * 75mm (너비)
* 내장 전원 변환: 12V-5V 회로, 외부 장치용 최대 1.2A 연속 전류 출력

풍부한 인터페이스 구성
* 이더넷(TCP/IP) 인터페이스: 1포트, 10/100M 적응형, 절연 기능 포함
* RS232 인터페이스: 2포트, 독립 작동, 4800-115200bps 조절 가능, ESD/펄스 보호
* RS485 인터페이스: 1포트, 4800-115200bps 조절 가능, ESD/펄스 보호
* TTL 인터페이스: 1포트, 4800-115200bps, 3.3V 레벨
* Wiegand 인터페이스: 1포트, Wiegand 26/34 적응형
* IO 입력: 2채널, 비절연, 0-5V 신호 범위
* IO 출력: 2OC 비절연(최대 12V/0.2A) + 2릴레이 절연(250VAC 10A / 30VDC 10A)
* 파워 앰프 출력: 1포트, 4Ω 8W
* LED 디스플레이 인터페이스: 1HUB75 + 1HUB08 (4*HUB12용 외부 확장)

기능 매개변수

* 지원 프로토콜: RS485(9600 보드레이트), TCP(포트 8008), MQTT
* 디스플레이 용량: 4줄 독립 제어, 단일 줄 최대 80바이트
* QR 코드 디스플레이: 전체 화면(최대 52자) / 3줄(최대 77자), 흰색
* 음성 방송: 명령당 최대 32개 음성 ID, 순차/즉시 재생 모드, 8MB 저장 공간(250개 이상 파일)
* 원격 업그레이드: TCP/브라우저/클라우드 IAP 업그레이드 지원
* 고유 식별자: 장치 식별 및 액세스 제어를 위한 전역 고유 ID
* 지원 인코딩: GBK, UTF8, UNICODE(선택 사항, 단일 지원만 가능)

주요 핵심 기능

1. 다중 라인 독립 LED 디스플레이

* 4줄 독립 제어, 각 줄은 고유한 디스플레이 콘텐츠 설정 가능
* 100개 이상의 언어 지원, 중국어, 영어, 숫자 및 기타 국가 언어와 호환
* 실시간 시간 오버레이 디스플레이, 사용자 정의 시간 형식(년/월/일/시/분/초), 자동 업데이트
* 줄당 최대 80바이트, 다양한 시나리오의 모든 텍스트 정보 디스플레이 요구 충족

2. 듀얼 QR 코드 상호 작용 디스플레이

* 전체 화면 QR 코드: 2-5m 장거리 스캔용, 최대 52자, 초과 콘텐츠 자동 잘림
* 3줄 QR 코드: 0.5-2m 단거리 스캔용, 4번째 줄은 텍스트 설명용, 최대 77자
* 고정 흰색 QR 코드 색상, 원본 콘텐츠 자동 삭제, QR 코드 모드 종료 후 명령으로 복원
* 코드 스캔 결제, 코드 스캔 내비게이션, 코드 스캔 등록 등 상호 작용 작업 구현

3. 음성 방송 제어

* 사전 설정된 음성 파일 재생 제어(8MB 저장 공간, 최대 256개 파일)
* 두 가지 재생 모드: 순차 재생(이전 재생 종료 대기) / 즉시 재생(현재 음성 중단)
* 명령당 최대 32개 음성 ID, 특수 도구를 통한 현장 음성 파일 업데이트 지원
* 외부 이벤트(IO 트리거, 코드 스캔 등)와 연동하여 자동 음성 방송 구현

4. 주변 장치 연동 및 IO 감지

* 릴레이 제어: 2채널 릴레이 절연 출력, 폐쇄 시간 설정 지원(0.1초 단위), 차단기, 조명, 전원 공급 장치 연동
* IO 상태 읽기: 2채널 IO 입력, 건식 접점 신호 감지(0=유효하지 않음/1=유효), 센서/버튼 트리거 상태 모니터링
* 자동 연동: "신호 감지 - 음성 방송 - 릴레이 동작" 원스톱 자동화 구현, 수동 개입 없음

5. 원격 업그레이드 및 관리

* TCP 업그레이드 도구, 브라우저 또는 클라우드 플랫폼을 통한 원격 IAP 업그레이드 지원
* 현장 작업 없이 실시간으로 새 기능 추가, 기존 로직 최적화
* 전역 고유 ID, 장치 액세스 제어 및 소스 식별 구현, 고객 권리 보호

일반적인 응용 시나리오

1. 주차장 시나리오

* 4줄 디스플레이: 주차 공간 번호, 주차 요금, 실시간 시간, 따뜻한 알림
* 코드 스캔 결제를 위한 전체 화면 QR 코드 디스플레이, 내릴 필요 없이 줄 서기 불필요
* IO로 차량 진입/진출 감지, 음성 방송 "환영합니다/와주셔서 감사합니다" 트리거
* 릴레이 연동 차단기, "코드 스캔 결제 - 차단기 열림 - 음성 안내" 자동화 구현

2. 상업 단지 시나리오

* 4줄 디스플레이: 층별 안내, 브랜드 프로모션, 활동 공지, 실시간 시간
* 쇼핑몰 지도/쿠폰 코드 스캔을 위한 3줄 QR 코드, 4번째 줄은 텍스트 안내용
* 쇼핑몰 시스템과 연동, 프로모션 정보 및 활동 공지 실시간 업데이트

3. 공원/관광지 시나리오

* 4줄 디스플레이: 안전 지침, 임시 활동, 관광지 소개, 실시간 시간
* 투어 경로 코드 스캔을 위한 3줄 QR 코드, 4번째 줄은 "자세한 안내는 스캔하세요" 표시
* 인원 흐름 IO 감지, 안전 수칙 및 관광지 알림 음성 방송 트리거

4. 공장/작업장 시나리오

* 4줄 디스플레이: 생산 일정, 장비 상태, 안전 공지, 실시간 시간
* IO로 장비 이상 감지, 음성 방송 "장비 오류, 즉시 처리하십시오" 트리거
* 릴레이 연동으로 장비 전원 차단, 고장 확산 방지
* 지능형 생산 관리 및 장비 고장 조기 경보 구현

5. 커뮤니티/출입 통제 시나리오

* 4줄 디스플레이: 방문객 정보, 출입 공지, 실시간 시간, 보안 팁
* 방문객 코드 스캔 등록을 위한 3줄 QR 코드, 4번째 줄은 등록 안내
* 등록 성공 후 릴레이로 출입 통제 개방 및 음성 "환영합니다" 재생
* 무인 출입 통제 관리 및 방문객 정보 추적 가능성 구현

포장 및 배송

포장

* 산업용 제어 PCB 보드를 위한 표준 정전기 방지 포장
* 운송 중 손상 방지를 위한 내장 폼 충격 방지 보호
* 고객 요구 사항에 따른 맞춤형 포장 및 라벨링(OEM/ODM)

배송

* 국제 특송 지원: DHL, FedEx, UPS, TNT, EMS(3-7 영업일)
* 대량 주문 시 항공/해상 운송 지원(15-30 영업일, 목적지에 따라 다름)
* 배송 직후 추적 번호를 제공하며, 실시간 물류 상태 추적
* 장거리 운송을 위한 전문 포장, 제품 무결성 보장

맞춤형 서비스

글로벌 고객을 위한 원스톱 OEM/ODM 맞춤형 서비스 제공, 포함:

* 펌웨어 기능 맞춤 설정 및 프로토콜 적응(시나리오 요구 사항에 따라 맞춤 설정)
* 음성 파일 맞춤 설정 및 사전 로딩(맞춤 음성 방송 콘텐츠)
* 라벨링 및 로고 맞춤 설정(고객 브랜드 및 모델 인쇄)
* 하드웨어 인터페이스 조정(실제 장치 연결 요구 사항에 따라)
* 클라우드 플랫폼 도킹 맞춤 설정(고객의 기존 관리 시스템과 원활한 연결)

자세한 맞춤 설정 요구 사항을 당사에 문의해 주시면 전문적인 솔루션과 견적을 제공해 드리겠습니다.

자주 묻는 질문(FAQ)

Q1: NED200은 어떤 통신 방식을 지원합니까?

A: RS485, 이더넷(TCP) 및 MQTT의 세 가지 주요 통신 방식을 지원하며, 실제 시나리오에 따라 유연하게 선택할 수 있습니다.

Q2: LED 드라이버 보드는 몇 개의 언어를 지원합니까?

A: 전 세계 100개 이상의 언어를 지원하며, 기본 글꼴 라이브러리에는 간체/번체 중국어, 영어, 태국어, 한국어, 아랍어 등이 포함되어 있으며 GBK/UTF8/UNICODE 인코딩을 지원합니다.

Q3: QR 코드 디스플레이 모드를 자유롭게 전환할 수 있습니까?

A: 예, 전체 화면과 3줄 QR 코드 두 가지 모드를 지원하며, QR 코드 모드 종료 후 명령을 보내 원래 디스플레이 콘텐츠를 복원할 수 있습니다.

Q4: NED200은 실외 사용에 적합합니까?

A: 예, 산업 등급 디자인으로 -40°C~85°C의 넓은 작동 온도와 다중 보호 기능을 갖추고 있어 열악한 실외 환경에 완벽하게 적합합니다.

Q5: 원격 업그레이드를 지원합니까?

A: 예, TCP 업그레이드 도구, 브라우저 또는 클라우드 플랫폼을 통한 원격 IAP 업그레이드를 지원하여 현장 작업 없이 실시간으로 새 기능을 추가하고 로직을 최적화할 수 있습니다.

Q6: 차단기 및 센서와 같은 주변 장치와 연동할 수 있습니까?

A: 예, 2채널 릴레이 출력과 2채널 IO 입력을 갖추고 있어 차단기, 조명, 센서, 버튼 등과 연동하여 자동 연동 제어를 구현할 수 있습니다.
