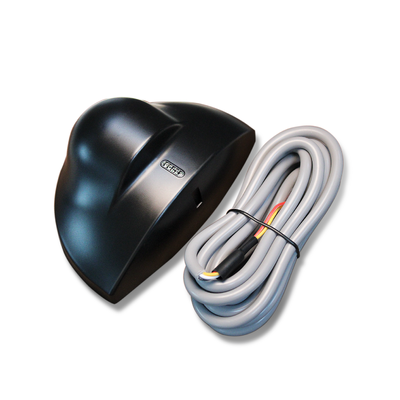

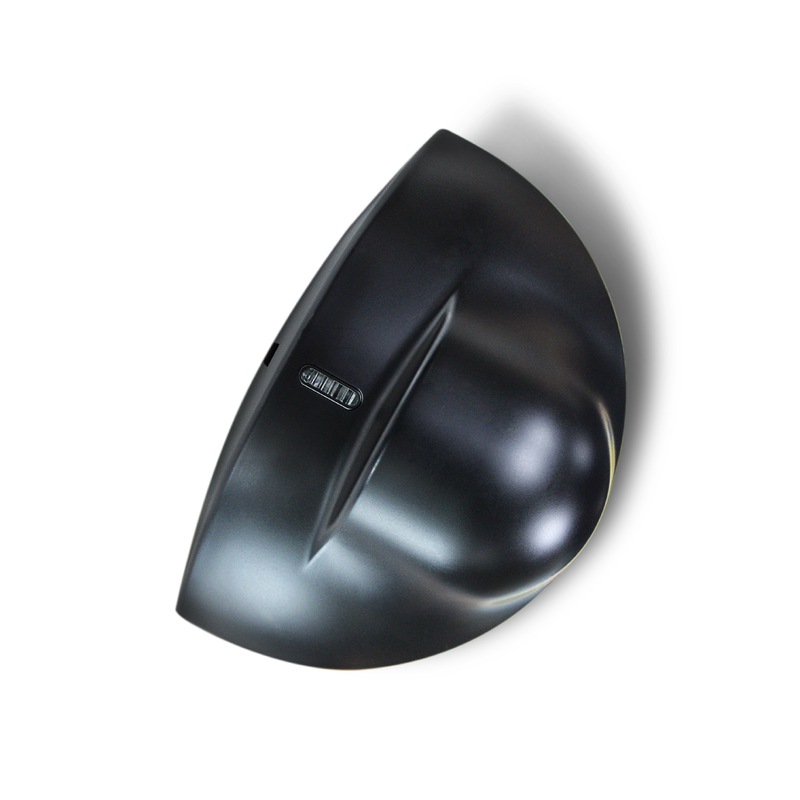

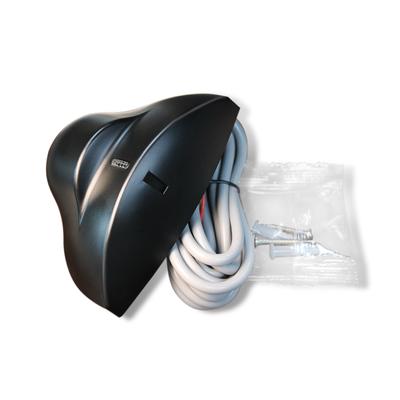

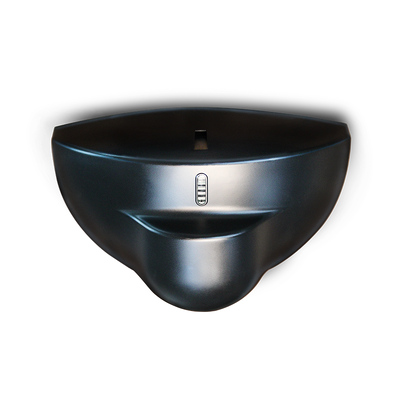

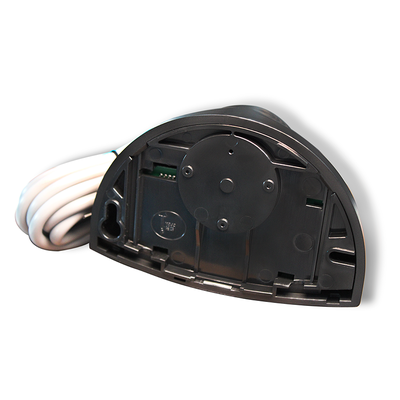

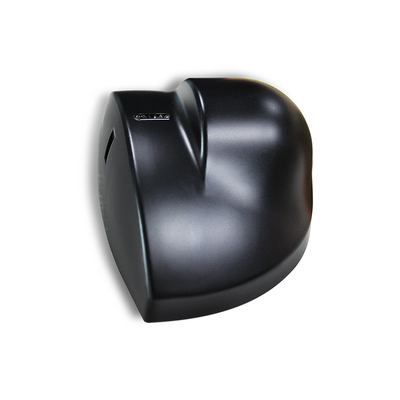

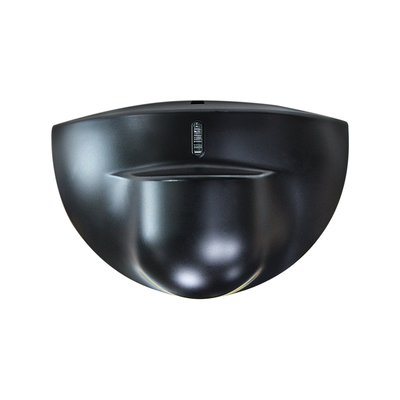

도플러 탐지기 조절 가능한 기울기 각도 높은 정밀 움직임 감지

브랜드 이름:	JUTAI
모델 번호:	RD24-4
MOQ:	100
가격:	4-6 USD according to order quantity
포장에 대한 세부 사항:	판지 상자
지불 조건:	T/T, 페이팔, 알리페이, 웨스턴 유니온

상세 정보

제품 설명

상세 정보

원래 장소:

중국 선전

마이크로파 도플러 레이더

송신기 주파수:

24.125GHz

송신기 방사 전력:

<20dBm EIRP

송신기 전력 밀도:

5mW/cm2 이하

최대 장착 높이:

기울기 각도:

0°~90° 수직; -30°~+30° 측면

감지 영역(2.2m 장착):

4m(W)×2m(D)

감지 모드:

모션 감지

최소 감지 속도:

5cm/s(센서 축)

공급 전압:

12-24V AC ±10%; 12-24V DC +30% / -10%

전원 주파수:

50~60Hz

전력 소비:

2W(VA) 이하

출력 모드:

스위치 튜브 출력

신호 출력 시간:

1.5초 유지

최대 접촉 전압:

42V AC/DC

최대 접촉 전류:

1A(저항성)

최대 스위칭 파워:

30W(DC) / 60VA(AC)

작동 온도 범위:

-20 ℃ ~ +55 ℃

보호 정도:

규범 적합성:

R&TTE 1999/5/EC; EMC 89/336/EEC

하우징 색상:

블랙/실버

차원 (W×H×D):

120mm×80mm×50mm

0.215kg

케이블 길이:

공급 능력:

달 당 5000 PC

강조하다:

24.125GHz 유리 도어 센서

저전력 2W 이하 마이크로파 모션 센서

간섭 방지 자동 도어 센서

제품 설명

도플러 탐지기 조절 가능한 기울기 각도 높은 정밀 움직임 감지

이 고성능 도플러 감지기는 전문적인 운동 감지용으로 설계되었습니다.완전히 조절 가능한 기울기 각도와 자동 문 시스템에서 비교할 수 없는 정확성을 제공하는 초고 정밀 운동 감지24,125GHz로 작동하는 첨단 마이크로파 도플러 기술을 기반으로이 탐지기는 센서 축을 따라 최소 5cm/s의 속도로 움직이는 표적을 신뢰성 있게 식별함으로써 움직임 감지 정밀도를 재정의합니다.작은 진동, 정적 물체 또는 환경 장애로 인한 잘못된 트리거를 제거하여 의도적인 인간 또는 물체 움직임만이 반응을 시작합니다.정확도가 협상 불가능한 교통량이 많은 상업용 및 산업용 공간에 중요합니다.유연한 기울기 각도 디자인은 0° ~ 90° 수직 및 -30° ~ + 30° 측면 조정성을 제공하여 감지 필드의 위치, 깊이 및 커버리지 범위를 완전히 사용자 정의 할 수 있습니다.표준 2에 장착되었는지 여부.2m 높이 또는 최대 3m 설치 높이, 조정 가능한 각도 당신은 당신의 특정 설정에 완벽하게 맞게 센서를 정밀 조정 할 수 있습니다,인접한 영역의 과잉 감지을 피하고 유리 문의 탐지 필드가 표적 이동 구역과 정확하게 정렬되도록 보장합니다., 슬라이딩 도어, 상업 입구 등등.

원활한 통합과 장기적인 신뢰성을 위해 설계된 이 도플러 탐지기는 IP54 먼지 및 방수 등급을 가진 견고한 ABS 구조를 갖추고 있습니다.-20°C에서 +55°C까지의 극한 온도에서 안정적으로 작동하는, 이는 실내 반 폐쇄 공간과 야외 덮인 액세스 포인트 모두에 적합합니다. 정밀 운동 감지 코어는 집중 된,맹점 없는 탐지장, 그리고 부드럽게 조정 가능한 감도 판티오미터는 기울기 각도 조절을 보완하여 센싱 범위를 더욱 정밀화하여 좁은 입구 또는 넓은 상업용 문 틈에 똑같이 쉽게 적응합니다.저전력 소비 ≤2W 및 넓은 12-24V AC/DC 광전압 호환성, 추가 어댑터 없이 기존 전원 설정에 손쉽게 맞게 됩니다.내장된 LED 상태 표시기가 직관적인 실시간 피드백을 제공합니다.국제 표준 R&TTE 1999/5/EC 및 EMC 89/336/EEC에 따라이 탐지기는 네온 램프와 전자 장비 근처에서도 간섭 없는 동작을 보장합니다., 조정 가능한 위치, 정점 정확성 및 내구성있는 성능을 단일 다재다능 운동 감지 솔루션으로 통합하여 모든 전문 접근 제어 및 자동화 요구를 충족시킵니다.

제품 하이라이트

24.125GHz 주류 마이크로파 주파수 안정적인 운동 감지 (≥5cm/s)
넓은 탐지장: 4m ((W) * 2m ((D) 2.2m 장착 높이에서
유연한 각 조정: 0°~90° 수직 / -30°~+30° 측면 기울기
광전압 공급: 12-24V AC/DC 저전력 소비 (≤2W)
IP54 보호 & -20°C~+55°C 실내/외부 반 폐쇄 사용용 작업 온도
간편한 설치 및 조정, 컴팩트 크기, 감수성 포텐시오미터, 명확한 LED 상태 표시
신뢰할 수 있는 출력: 1.5s 신호 유지, 42V AC/DC 최대 접촉 전압, 1A 저항 전류

기술 사양

매개 변수	사양
기술	마이크로파 도플러 레이더
송신기 주파수	24.125GHz
송신기 방사력	< 20 dBm EIRP
송신기 전력 밀도	≤5mW/cm
최대 장착 높이	3m
기울기 각	0°~90° 수직, -30°~+30° 옆
탐지장 (2.2m 장착)	4m ((W) * 2m ((D)
탐지 모드	운동 감지
최소 감지 가능한 속도	5cm/s (센서 축)
공급 전압	12~24V AC ±10%; 12~24V DC +30% / -10%
주 주파수	50~60Hz
전력 소비	≤2W ((VA)
출력 모드	스위치 튜브 출력
신호 출력 시간	1.5s 유지
최대 접촉 전압	42V AC/DC
최대 접촉 전류	1A (반항력)
최대 전환 전력	30W (DC) / 60VA (AC)
작업 온도 범위	-20°C ~ +55°C
보호 정도	IP54
규격 준수	R&TTE 1999/5/EC; EMC 89/336/EEC
소재	ABS
하우스 색상	검은색/은하색
크기 (WHD)	120mm80mm50mm
순중량	0.215kg
케이블 길이	20.2m

설치 및 조정 가이드

센서의 성능은 올바른 설치와 조정과 밀접하게 관련이 있습니다. 전문 도구가 필요하지 않은 간단한 조작:

증가 하는 요구 사항

진동 위치, 네온 램프 근접 및 센서 폐쇄를 피하십시오. 설치 중에 내부 전자 부품을 만지지 마십시오.

감수성 조정

감수성 잠재미터를 부드럽고 천천히 회전합니다. 감수성 값은 감지 필드의 크기를 결정합니다 (단기 감지 거리를 위해 1/2 또는 더 높게 조정하십시오).

각 조정

평면 안테나 옆 각 = 감지장 위치; 수직 각 = 감지장 깊이; 최적의 검출을 위해 마이크로 웨브 모듈 각을 ≥45°로 설정한다.

상태 확인

전원이 켜지면 LED가 깜박인다 (정상적인 대기 상태); 움직이는 목표물을 감지할 때 LED가 지속적으로 깜박인다 (탐지 트리거).

문제 해결 가이드

결함 현상	유력 한 원인	교정 조치
문이 열리지 않고 LED 빛이 없습니다.	센서 전원이 꺼져	배선 연결 및 전원 공급의 유효성을 확인
문을 계속 열고 닫습니다.	센서는 문 진동/운동을 감지합니다. 감지 범위 내의 간섭 원천	센서를 단단히 고정; 기울기 각도를 증가 / 감도를 감소; 감지 분야에서 간섭 소스를 제거
탐지 거리는 너무 가깝습니다.	낮은 감도; 마이크로 웨브 모듈 각도 <45°; 센서가 차단	감수성 포텐티오미터를 1/2 또는 더 높게 조정하고 모듈 각도를 ≥45°로 설정하고, 차단하는 물체를 제거합니다.

적용 시나리오

RD24-4S는 높은 적응력을 가진 다중 시나리오 모션 감지 센서이며 주로 다음과 적용됩니다.

자동 문 시스템:슬라이딩 도어, 스윙 도어, 유리 인덕션 도어 (상업 건물, 쇼핑몰, 사무실 건물)
보안 및 모니터링:주변 보안 탐지, 실내 인간 움직임 유도 (주택, 공장, 창고)
산업 자동화:컨베이어 벨트 운동 감지, 장비 시작/정지 인덕션 (간도 산업 생산 라인)
지능형 건물:스마트 조명 인덕션, 에어컨 인덕션 (코리도르와 엘리베이터와 같은 공공 부위)

핵심 기술

마이크로파 도플러 레이더 센서 24.125GHz 레이더 센서 자동 문 운동 감지기 광장 감지 센서 IP54 모션 센서
