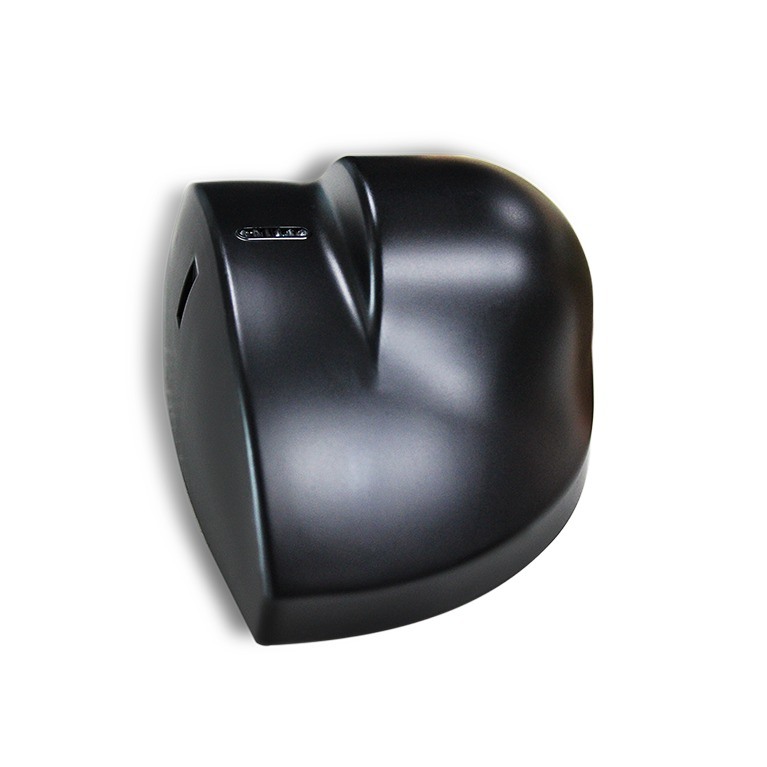

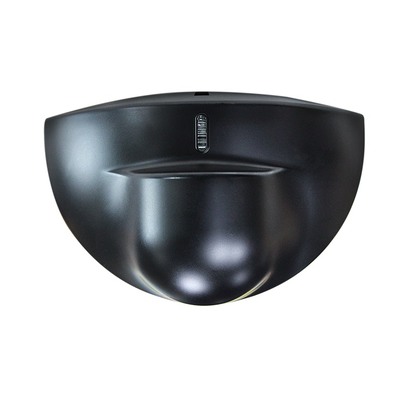

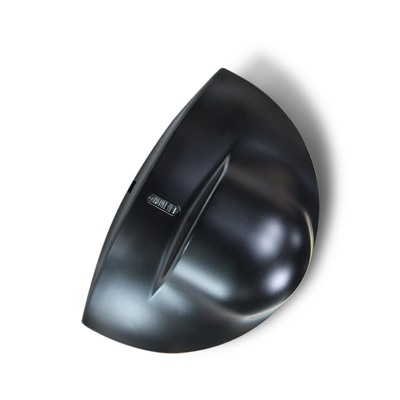

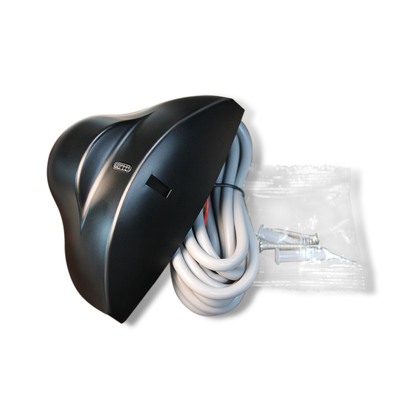

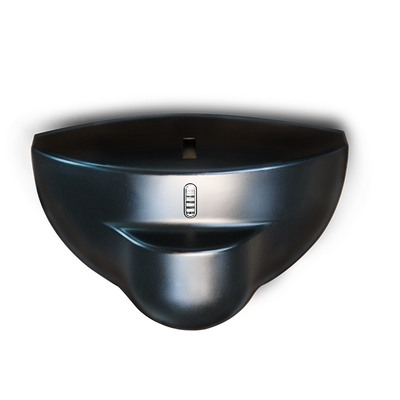

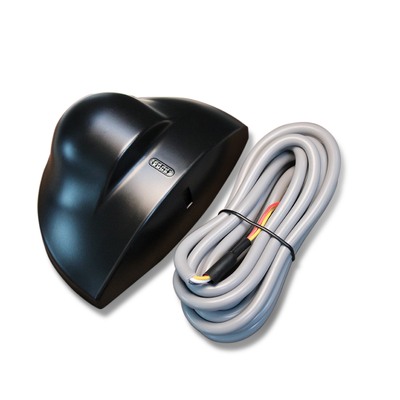

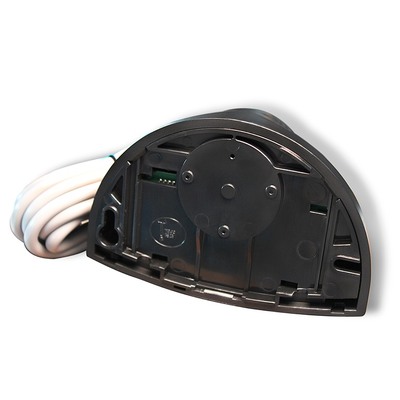

자동 문 센서 24.125GHz 콤팩트 디자인 순중 0.215kg 민감도

브랜드 이름:	JUTAI
모델 번호:	RD24-4
MOQ:	100
가격:	4-6 USD according to order quantity
포장에 대한 세부 사항:	판지 상자
지불 조건:	T/T, 페이팔, 알리페이, 웨스턴 유니온

상세 정보

제품 설명

상세 정보

원래 장소:

중국 선전

마이크로파 도플러 레이더

송신기 주파수:

24.125GHz

송신기 방사 전력:

<20dBm EIRP

송신기 전력 밀도:

5mW/cm2 이하

최대 장착 높이:

기울기 각도:

0°~90° 수직; -30°~+30° 측면

감지 영역(2.2m 장착):

4m(W)×2m(D)

감지 모드:

모션 감지

최소 감지 속도:

5cm/s(센서 축)

공급 전압:

12-24V AC ±10%; 12-24V DC +30% / -10%

전원 주파수:

50~60Hz

전력 소비:

2W(VA) 이하

출력 모드:

스위치 튜브 출력

신호 출력 시간:

1.5초 유지

최대 접촉 전압:

42V AC/DC

최대 접촉 전류:

1A(저항성)

최대 스위칭 파워:

30W(DC) / 60VA(AC)

작동 온도 범위:

-20 ℃ ~ +55 ℃

보호 정도:

규범 적합성:

R&TTE 1999/5/EC; EMC 89/336/EEC

하우징 색상:

블랙/실버

차원 (W×H×D):

120mm×80mm×50mm

0.215kg

케이블 길이:

공급 능력:

달 당 5000 PC

강조하다:

24.125GHz 자동 문 센서

콤팩트 마이크로 웨브 모션 센서

가벼운 자동 문 센서

제품 설명

자동문 센서 24.125GHz | 컴팩트 디자인 | 순중량 0.215kg 감도

이 24.125GHz 자동문 센서는 모든 자동문 시스템을 위해 설계된 간소화된 모션 감지 솔루션으로, 공간 절약형 컴팩트 디자인, 0.215kg의 초경량 순중량, 그리고 완벽하게 조절 가능한 감도를 특징으로 합니다. 이는 상업, 사무실 및 소매점 입구의 실용성과 적응성을 재정의하는 세 가지 핵심 장점입니다. 안정적인 24.125GHz 마이크로웨이브 도플러 주파수 대역에 맞춰진 이 센서는 자동문 트리거 요구 사항에 대한 정확한 모션 감지를 제공하며, 정밀 감도 포텐셔미터를 통해 감지 범위를 특정 공간에 맞게 미세하고 끊김 없이 조절할 수 있습니다. 작은 입구의 경우 오작동을 방지하기 위해 좁히고, 유동 인구가 많은 지역의 경우 완전한 인체 움직임 감지를 보장하기 위해 넓힐 수 있습니다. 센서의 컴팩트한 ABS 하우징(120mm×80mm×50mm)은 문틀, 천장 또는 인접 벽에 눈에 띄지 않게 장착되는 세련되고 미니멀한 프로파일을 자랑하며, 어떤 자동문 시스템에도 과도한 공간을 차지하지 않고 완벽하게 통합됩니다. 또한 0.215kg의 가벼운 무게는 무거운 장착 하드웨어의 필요성을 없애 다양한 표면에 빠르고 안정적인 설치를 지원합니다.

실제 자동문 사용에 최적화된 이 센서는 5cm/s 이상의 움직이는 대상을 일관된 정확도로 감지하여 문 진동이나 주변 간섭으로 인한 오작동을 방지합니다. 공간 절약형 디자인과 강력한 성능을 결합했습니다. 12-24V AC/DC 광대역 전압 공급을 지원하며, 에너지 효율적인 장기 작동을 위해 2W 이하의 저전력 소비를 특징으로 하며, 실내 및 덮개 있는 실외 환경에서 안정적인 사용을 위해 IP54 방진 및 방수 표준을 충족합니다. 명확한 LED 상태 표시기는 빠른 설정 및 문제 해결을 단순화합니다. 전원 켜짐 시 깜박이고 움직임 감지 시 점등됩니다. 2.2m 사전 배선 케이블은 표준 자동문 제어 시스템과의 쉬운 배선을 보장합니다. R&TTE 및 EMC 국제 표준을 준수하는 이 24.125GHz 자동문 센서는 컴팩트하고 가벼운 디자인과 사용자 정의 가능한 감도를 결합하여 모든 자동문 접근 제어 요구 사항에 대한 다재다능하고 통합하기 쉬운 모션 감지 선택이 됩니다.

자동 문 센서 24.125GHz 콤팩트 디자인 순중 0.215kg 민감도 0

제품 하이라이트

안정적인 모션 감지를 위한 24.125GHz 주류 마이크로웨이브 주파수 (≥5cm/s)
넓은 감지 필드: 2.2m 장착 높이에서 4m(W)*2m(D)
유연한 각도 조절: 수직 0°~90° / 측면 -30°~+30°
넓은 전압 공급: 12-24V AC/DC, 저전력 소비 (≤2W)
IP54 보호 및 -20℃~+55℃ 작동 온도, 실내/실외 반밀폐 사용 가능
컴팩트한 크기, 감도 포텐셔미터, 명확한 LED 상태 표시로 쉬운 설치 및 조절
안정적인 출력: 1.5초 신호 유지, 최대 42V AC/DC 접점 전압, 1A 저항 전류

기술 사양

매개변수	사양
기술	마이크로웨이브 도플러 레이더
송신기 주파수	24.125GHz
송신기 방사 전력	<20 dBm EIRP
송신기 전력 밀도	≤5mW/cm
최대 장착 높이	3m
틸트 각도	수직 0°~90°; 측면 -30°~+30°
감지 필드 (2.2m 장착)	4m(W)*2m(D)
감지 모드	모션 감지
최소 감지 속도	5cm/s (센서 축)
공급 전압	12-24V AC ±10%; 12-24V DC +30% / -10%
주 전원 주파수	50-60Hz
소비 전력	≤2W(VA)
출력 모드	스위치 튜브 출력
신호 출력 시간	1.5초 유지
최대 접점 전압	42V AC/DC
최대 접점 전류	1A (저항)
최대 스위칭 전력	30W(DC) / 60VA(AC)
작동 온도 범위	-20℃ ~ +55℃
보호 등급	IP54
규격 준수	R&TTE 1999/5/EC; EMC 89/336/EEC
재질	ABS
하우징 색상	블랙/실버
치수 (WHD)	120mm80mm50mm
순중량	0.215kg
케이블 길이	2.2m

설치 및 조절 가이드

센서의 성능은 올바른 설치 및 조절과 밀접하게 관련되어 있습니다. 전문 도구 없이 간단한 조작:

장착 요구 사항

진동 위치, 형광등 근처 및 센서 가림을 피하십시오; 설치 중 내부 전자 부품을 만지지 마십시오.

감도 조절

감도 포텐셔미터를 부드럽고 천천히 돌리십시오; 감도 값은 감지 필드의 크기를 결정합니다 (짧은 감지 거리의 경우 1/2 이상으로 조절).

각도 조절

평면 안테나 측면 각도 = 감지 필드 위치; 수직 각도 = 감지 필드 깊이; 최적의 감지를 위해 마이크로웨이브 모듈 각도를 45° 이상으로 설정하십시오.

상태 확인

전원 켜짐 후 LED 깜박임 (정상 대기); 움직이는 대상 감지 시 LED 점등 (감지 트리거).

문제 해결 가이드

고장 현상	가능한 원인	수정 조치
문이 열리지 않고 LED에 불이 들어오지 않음	센서 전원 꺼짐	배선 연결 및 전원 공급 유효성 확인
문이 계속 열리고 닫힘	센서가 문 진동/움직임을 감지; 감지 범위 내 간섭원	센서를 단단히 고정하십시오; 틸트 각도 증가/감도 감소; 감지 필드 내 간섭원 제거
감지 거리가 너무 가까움	낮은 감도; 마이크로웨이브 모듈 각도<45°; 센서 가림	감도 포텐셔미터를 1/2 이상으로 조절하십시오; 모듈 각도를 45° 이상으로 설정하십시오; 가리는 물체 제거

응용 시나리오

RD24-4S는 높은 적응성을 가진 다중 시나리오 모션 감지 센서로, 주로 다음과 같은 용도로 사용됩니다:

자동문 시스템: 슬라이딩 도어, 스윙 도어, 유리 감지 도어 (상업 건물, 쇼핑몰, 사무실 건물)
보안 및 모니터링: 경계 보안 감지, 실내 인체 움직임 감지 (주거, 공장, 창고)
산업 자동화: 컨베이어 벨트 모션 감지, 장비 시작/정지 감지 (경공업 생산 라인)
스마트 빌딩: 스마트 조명 감지, 에어컨 감지 (복도 및 엘리베이터와 같은 공공 장소)

핵심 기술

마이크로웨이브 도플러 레이더 센서 24.125GHz 레이더 센서 자동문 모션 감지기 광역 감지 센서 IP54 모션 센서
