마이크로 웨이브 감지기

상업용 도어 센서 24.125GHz 12-24V AC/DC 쉽게 장착할 수 있습니다

모든 범주

Mifare RFID 리더 13.56MHz

문의하기

Mr. David

marketing@jutaigateaccess.com

+86 13143400257

13143400257

지금 접촉하세요

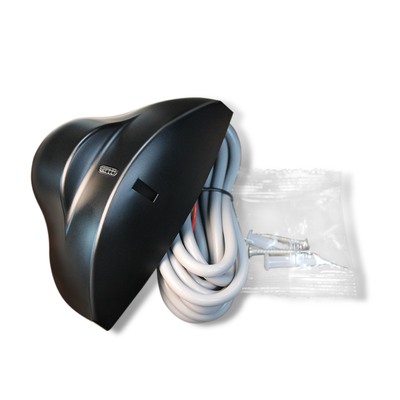

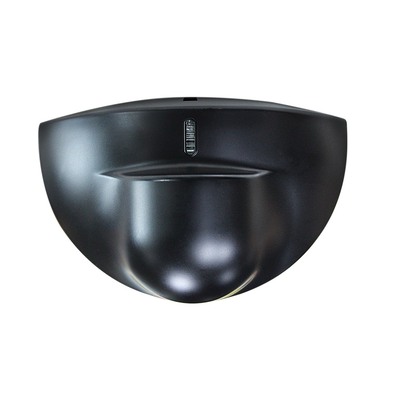

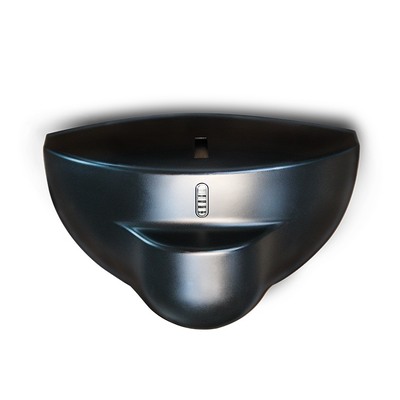

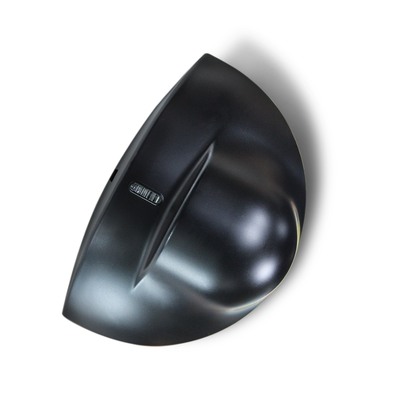

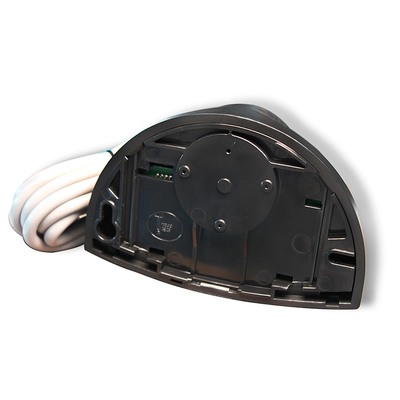

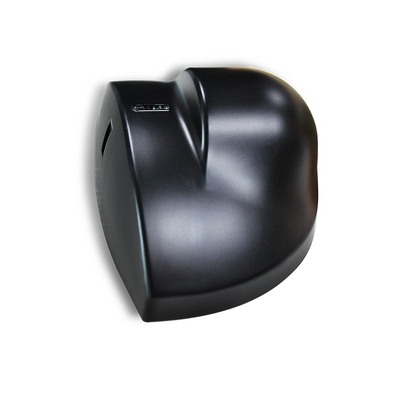

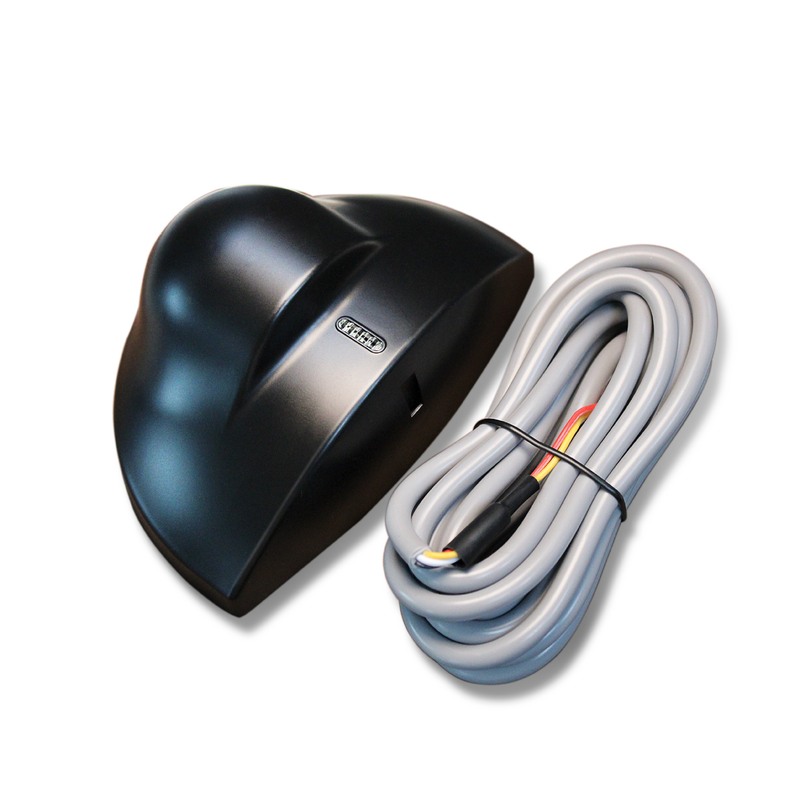

상업용 도어 센서 24.125GHz 12-24V AC/DC 쉽게 장착할 수 있습니다

브랜드 이름:	JUTAI
모델 번호:	RD24-4
MOQ:	100
가격:	4-6 USD according to order quantity
포장에 대한 세부 사항:	판지 상자
지불 조건:	T/T, 페이팔, 알리페이, 웨스턴 유니온

상세 정보

제품 설명

상세 정보

원래 장소:

중국 선전

마이크로파 도플러 레이더

송신기 주파수:

24.125GHz

송신기 방사 전력:

<20dBm EIRP

송신기 전력 밀도:

5mW/cm2 이하

최대 장착 높이:

기울기 각도:

0°~90° 수직; -30°~+30° 측면

감지 영역(2.2m 장착):

4m(W)×2m(D)

감지 모드:

모션 감지

최소 감지 속도:

5cm/s(센서 축)

공급 전압:

12-24V AC ±10%; 12-24V DC +30% / -10%

전원 주파수:

50~60Hz

전력 소비:

2W(VA) 이하

출력 모드:

스위치 튜브 출력

신호 출력 시간:

1.5초 유지

최대 접촉 전압:

42V AC/DC

최대 접촉 전류:

1A(저항성)

최대 스위칭 파워:

30W(DC) / 60VA(AC)

작동 온도 범위:

-20 ℃ ~ +55 ℃

보호 정도:

규범 적합성:

R&TTE 1999/5/EC; EMC 89/336/EEC

하우징 색상:

블랙/실버

차원 (W×H×D):

120mm×80mm×50mm

0.215kg

케이블 길이:

공급 능력:

달 당 5000 PC

강조하다:

24.125GHz 마이크로파 모션 센서

12~24V AC/DC 도어 센서

상업용 문 센서를 쉽게 장착합니다.

제품 설명

상업용 도어 센서 24.125GHz | 12-24V AC/DC | 쉬운 설치 | 감도

이 24.125GHz 상업용 도어 센서는 모든 상업용 출입구 설정에 맞춤 제작된 모션 감지 솔루션으로, 범용 12-24V AC/DC 전압 지원, 번거로움 없는 쉬운 설치, 사용자 정의 가능한 감도 기능을 갖추고 있어 사무실 건물, 소매점, 쇼핑몰 및 서비스 센터를 포함한 유동 인구가 많은 상업 공간에 이상적입니다. 전문적인 24.125GHz 마이크로파 도플러 기술을 기반으로 하여, ≥5cm/s의 인체 움직임을 정밀하게 감지하며, 감도 조절용 전위차계를 통해 다양한 상업용 도어 유형에 맞게 감지 범위를 미세 조정할 수 있습니다. 넓은 상업용 출입구에는 감도를 높여 모든 접근하는 통행을 포착하고, 좁은 상점 출입구에는 감도를 낮춰 거리의 행인으로부터의 간섭을 필터링하여 오작동을 방지하고 원활한 도어 자동화를 보장합니다.

12-24V AC/DC의 넓은 전압 호환성은 글로벌 상업용 애플리케이션에 혁신을 가져옵니다. 별도의 전원 변환기나 어댑터 없이 표준 상업용 건물 AC 전원 및 저전압 DC 제어 시스템에 원활하게 적응하여 설치 부품을 줄이고 지역 전원 사양에 번거로움 없이 맞출 수 있습니다. 쉬운 설치 디자인은 상업용 설비 효율성을 위해 최적화되었습니다. 컴팩트한 ABS 하우징과 가벼운 구조로 기본 하드웨어만으로 도어 프레임, 벽 또는 천장에 직접 설치할 수 있으며 전문 도구나 기술 전문 지식이 필요하지 않습니다. 2.2m 사전 배선 케이블은 표준 JST 및 릴레이 COM/NO 인터페이스에 적합하여 기존 상업용 도어 제어 시스템과 빠르게 배선할 수 있어 현장에서 신속하게 설치할 수 있습니다.

상업용 사용의 엄격함을 견딜 수 있도록 설계되었으며, IP54 방진 및 방수 등급을 갖추고 -20°C ~ +55°C의 온도에서 안정적으로 작동하며, ≤2W의 초저전력 소비로 에너지 효율적인 24/7 연속 작동이 가능합니다. 명확한 LED 상태 표시등은 빠른 문제 해결을 위한 실시간 전원 및 감지 피드백을 제공하며, 네온 사인 및 금전 등록기와 같은 상업용 전자 제품 근처에서 간섭 없는 성능을 위해 R&TTE 및 EMC 국제 표준을 준수합니다. 이 센서는 유연한 전원 호환성, 빠른 상업용 설치 및 맞춤형 감도를 결합하여 모든 상업용 도어 자동화 요구에 대한 안정적이고 비용 효율적인 모션 감지 선택이 될 것입니다.

상업용 도어 센서 24.125GHz 12-24V AC/DC 쉽게 장착할 수 있습니다 0

제품 하이라이트

안정적인 모션 감지를 위한 24.125GHz 주류 마이크로파 주파수 (≥5cm/s)
넓은 감지 필드: 2.2m 설치 높이에서 4m(W)*2m(D)
유연한 각도 조절: 수직 0°~90° / 측면 -30°~+30°
넓은 전압 공급: 12-24V AC/DC, 저전력 소비 (≤2W)
IP54 보호 및 -20°C~+55°C 작동 온도 (실내/실외 반밀폐 사용)
컴팩트한 크기, 감도 조절용 전위차계, 명확한 LED 상태 표시로 쉬운 설치 및 조절
안정적인 출력: 1.5초 신호 유지, 최대 42V AC/DC 접점 전압, 1A 저항 전류

기술 사양

매개변수	사양
기술	마이크로파 도플러 레이더
송신기 주파수	24.125GHz
송신기 방사 전력	<20 dBm EIRP
송신기 전력 밀도	≤5mW/cm
최대 설치 높이	3m
틸트 각도	수직 0°~90°; 측면 -30°~+30°
감지 필드 (2.2m 설치)	4m(W)*2m(D)
감지 모드	모션 감지
최소 감지 속도	5cm/s (센서 축)
공급 전압	12-24V AC ±10%; 12-24V DC +30% / -10%
주파수	50-60Hz
소비 전력	≤2W(VA)
출력 모드	스위치 튜브 출력
신호 출력 시간	1.5초 유지
최대 접점 전압	42V AC/DC
최대 접점 전류	1A (저항)
최대 스위칭 전력	30W(DC) / 60VA(AC)
작동 온도 범위	-20°C ~ +55°C
보호 등급	IP54
규격 준수	R&TTE 1999/5/EC; EMC 89/336/EEC
재질	ABS
하우징 색상	블랙/실버
크기 (WHD)	120mm80mm50mm
순중량	0.215kg
케이블 길이	2.2m

설치 및 조절 가이드

센서의 성능은 올바른 설치 및 조절과 밀접하게 관련되어 있습니다. 전문 도구 없이 간단하게 작동합니다:

설치 요구 사항

진동 위치, 네온 램프 근처 및 센서 가림을 피하십시오; 설치 중 내부 전자 부품을 만지지 마십시오.

감도 조절

감도 조절용 전위차계를 부드럽고 천천히 돌리십시오; 감도 값은 감지 필드의 크기를 결정합니다 (짧은 감지 거리는 1/2 이상으로 조절).

각도 조절

평면 안테나 측면 각도 = 감지 필드 위치; 수직 각도 = 감지 필드 깊이; 최적의 감지를 위해 마이크로파 모듈 각도를 ≥45°로 설정하십시오.

상태 확인

전원 켜기 후 LED 깜박임 (정상 대기); 움직이는 대상 감지 시 LED 계속 켜짐 (감지 트리거).

문제 해결 가이드

고장 현상	가능한 원인	수정 조치
문이 열리지 않고 LED에 불이 들어오지 않음	센서 전원 꺼짐	배선 연결 및 전원 공급 유효성 확인
문이 계속 열리고 닫힘	센서가 문 진동/움직임을 감지함; 감지 범위 내 간섭원	센서를 단단히 고정하십시오; 틸트 각도 증가/감도 감소; 감지 필드 내 간섭원 제거
감지 거리가 너무 가까움	낮은 감도; 마이크로파 모듈 각도 <45°; 센서 가림	감도 조절용 전위차계를 1/2 이상으로 조절하십시오; 모듈 각도를 ≥45°로 설정하십시오; 가리는 물체 제거

적용 시나리오

RD24-4S는 높은 적응성을 가진 다중 시나리오 모션 감지 센서로, 주로 다음과 같은 용도로 사용됩니다:

자동문 시스템: 슬라이딩 도어, 스윙 도어, 유리 감지 도어 (상업 건물, 쇼핑몰, 사무실 건물)
보안 및 모니터링: 경계 보안 감지, 실내 인체 움직임 감지 (주거, 공장, 창고)
산업 자동화: 컨베이어 벨트 모션 감지, 장비 시작/정지 감지 (경공업 생산 라인)
스마트 빌딩: 스마트 조명 감지, 에어컨 감지 (복도 및 엘리베이터와 같은 공공 장소)

핵심 기술

마이크로파 도플러 레이더 센서 24.125GHz 레이더 센서 자동문 모션 감지기 광역 감지 센서 IP54 모션 센서
