차량 루프 감지기
>

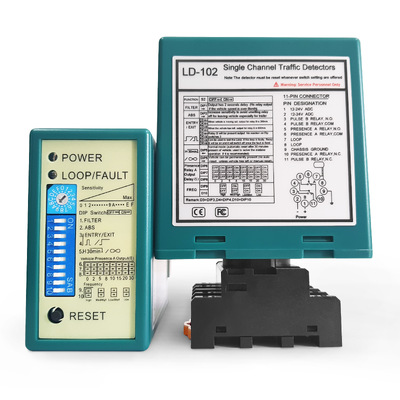

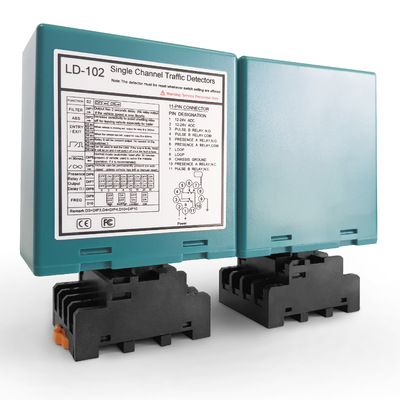

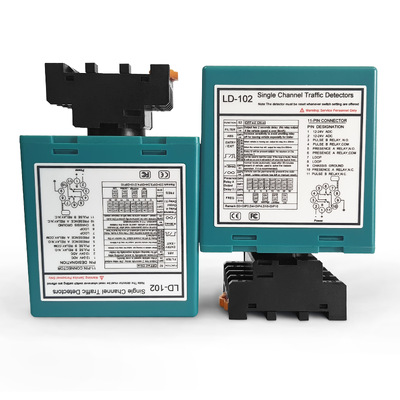

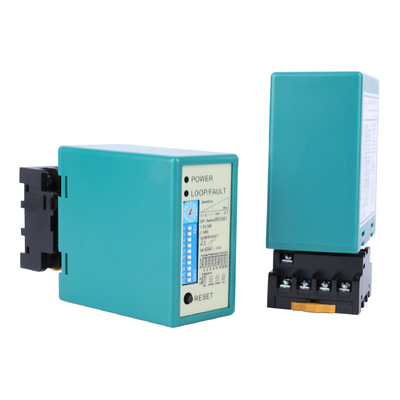

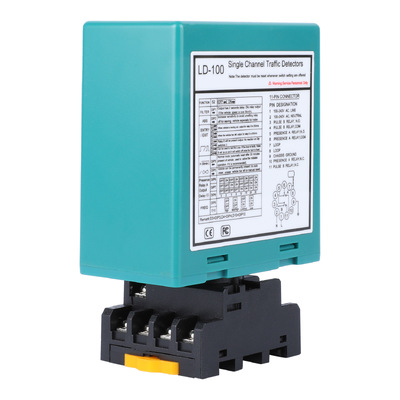

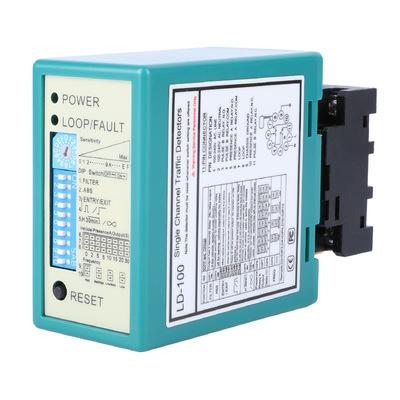

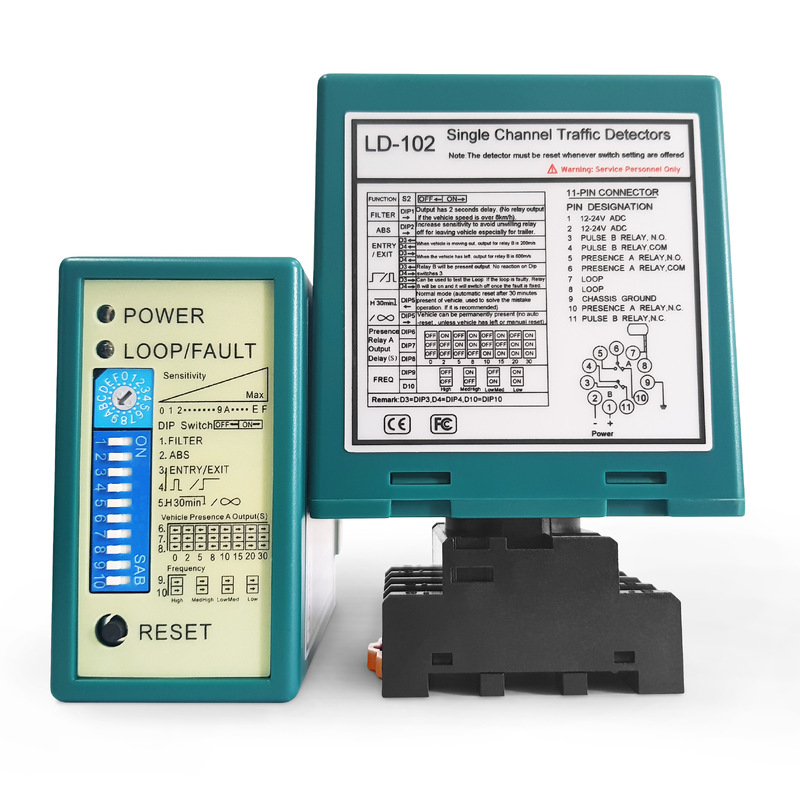

JUTAI 단일 채널 루프 감지기 LD-100 LD-102

JUTAI 단일 채널 루프 감지기 LD-100 LD-102

브랜드 이름: JUTAI
모델 번호: LD-100 LD
MOQ: 샘플 1-10개 지원
가격: 33-38 USD
포장에 대한 세부 사항: 50개 1카톤
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온,페이팔,Alipay
상세 정보
원래 장소:
중국 심천
인증:
CE FCC
전압 공급:
100-240VAC 48~62Hz
근무 유형:
-40 ~ +70℃ (-111°F ~ +158°F)
패키지:
판지 상자
자동 회전 범위:
20-2000어
감광도:
16가지 선택 가능/최고 0.01% DL/L/최저 2.56% DL/L
응답 시간:
10-90 MS
습기:
95% 비응결
HS코드:
9033000090
제품 크기:
76*42*110mm
패키지 크기:
136*86*52mm
순중량:
195g
총중량:
300 g
릴레이 출력:
존재 릴레이 / 오류 릴레이
보증:
2년
색상:
녹색
루프 연결:
꼬인 한쌍의 케이블
이름:
차량 루프 감지기
공급 능력:
달 당 5000 PC
강조하다:

JUTAI 단일 채널 루프 탐지기

,

차 루프 탐지기 LD-100

,

루프 탐지기 LD-102 보증

제품 설명

JUTAI 단일 채널 루프 감지기 LD-100 LD-102



현대 스마트 시티 건설이 지속적으로 발전함에 따라 정교한 도시 교통 관리, 액세스 포인트의 무인 운영, 공공 장소의 지능형 보안이 도시 거버넌스 업그레이드의 핵심 방향이 되었습니다. 교통 인식 및 차량 관리 시스템 내에서 가장 성숙하고 안정적인 기본 감지 구성 요소인 루프 차량 감지기는 24시간 안정적인 작동, 환경 간섭에 대한 강력한 저항 및 높은 감지 정확도를 특징으로 하여 현대 도시 건설에서 적용 시나리오 범위가 확장됩니다.



이 제품은 도시 상업 단지, 주거 단지, 사무실 건물의 스마트 주차장 입구와 출구에 널리 설치되며, 도시 도로의 신호등 신호 제어, 도로변 스마트 주차 공간 감지, 고속도로 및 국도/지방 고속도로의 요금소, 산업 및 물류 단지의 화물 통로 관리, 도시 보안 볼라드의 연계 제어, 전자동 세차장, 자동차 검사 라인 등 다양한 시나리오에 광범위하게 설치됩니다. 자동 차량 출입 통제, 교통 흐름 데이터 수집 및 지능형 사이트 예약을 위한 핵심 기본 장비 역할을 하며 도시 교통 및 공간 관리의 효율적인 무인 운영을 뒷받침합니다.



고성능단일 채널 루프 감지기~에서주타이현대 도시 건설의 다양한 배치 요구에 완벽하게 맞춰져 있습니다. 다양한 건설 조건, 전원 공급 환경, 차량 모델 감지 등 현장 요구 사항을 유연하게 수용할 수 있어 뛰어난 시나리오 호환성과 장기적인 운영 안정성을 자랑합니다. 다양한 도시 지능형 교통 시스템과 자동화된 접근 제어 솔루션에 대한 견고하고 신뢰할 수 있는 기본 탐지 지원을 제공하여 지능형 도시 관리의 구현과 효율적인 운영을 촉진합니다.


loop detector application



특징


1. 매우 넓은 인덕턴스 범위: 15~2000μH


이 감지기는 15~2000μH의 매우 넓은 루프 인덕턴스 범위를 지원하므로 다양한 크기, 모양 및 회전 수의 루프와 호환됩니다.


오토바이, 승용차, 밴, 트럭, 대형 차량, 긴 트레일러 등 다양한 차량 유형을 안정적으로 감지할 수 있습니다. 섀시 높이와 금속 질량이 서로 다른 차량을 정확하게 감지할 수 있으므로 감지기는 다양한 입구, 출구, 도로 및 교통 통제 애플리케이션에 적합합니다.




2. 독립적인 펄스 릴레이 및 존재 여부 릴레이 출력


감지기에는 펄스 릴레이와 존재 릴레이라는 두 개의 독립적인 릴레이 출력이 있습니다. 각 출력은 다른 출력을 방해하지 않고 다른 제어 장치에 연결할 수 있습니다.


펄스 릴레이는 배리어 게이트 열기, 카메라 활성화 또는 장비 시동과 같은 애플리케이션에 순간적인 트리거 신호를 제공합니다.


존재 릴레이는 장벽 충돌 방지 보호 및 차량 점유 감지와 같은 애플리케이션을 위해 지속적인 차량 존재 신호를 제공합니다.


따라서 하나의 감지기가 트리거 제어와 지속적인 존재 여부 모니터링을 모두 지원할 수 있습니다.




3. 조정 가능한 프레즌스 릴레이 지연


프레즌스 릴레이는 조정 가능한 릴리스 지연을 지원합니다. 지연 시간은 실제 교통 흐름 및 운영 요구 사항에 따라 구성될 수 있습니다.


이 기능은 너무 바짝 따라오는 차량, 감지 영역에 진입하는 보행자 또는 단기적인 전자기 간섭으로 인해 발생하는 잘못된 트리거링을 줄이는 데 도움이 됩니다. 또한 불필요한 반복 전환을 줄이면서 보다 원활한 배리어 폐쇄 및 장비 작동을 보장합니다.




4. 무제한 차량 존재 시간


감지기는 시간 제한 없이 지속적인 차량 존재 출력을 지원합니다.


차량이 장기간 루프 위에 남아 있으면 존재 릴레이가 활성화된 상태로 유지되며 시간 초과로 인해 자동으로 재설정되지 않습니다.


이는 트럭 적재 구역, 주차 공간 점유 감지, 느리게 움직이는 장거리 차량 및 차량이 오랫동안 루프에 남아 있을 수 있는 기타 애플리케이션에 이상적입니다. 이는 우발적인 장벽 폐쇄 또는 예상치 못한 장비 가동 중단을 방지하는 데 도움이 됩니다.




5. 16단계 감도 조정


감지기는 정밀한 현장 조정을 위해 16가지 감도 수준을 제공합니다.


루프 크기, 설치 깊이, 전자파 환경, 대상 차량 유형에 따라 감도를 구성할 수 있습니다.


오토바이나 소형 차량의 경우 더 높은 감도를 선택할 수 있으며, 강한 전기 간섭이 있는 환경에서는 더 낮은 감도를 사용하여 잘못된 트리거링을 줄일 수 있습니다.




6. ASB 자동 감도 향상


내장된 ABS 자동 감도 부스트 기능은 차량 감지 후 감도를 높이고 차량 존재 감지를 지속적으로 유지합니다.


이 기능은 섀시가 높은 트럭, 트레일러, 금속 유도 신호가 상대적으로 약한 장거리 차량에 특히 유용합니다.


차량이 루프를 통과하는 동안 신호 손실을 방지하여 차량 통과 전체에서 안정적이고 지속적인 감지를 보장합니다.




7. 선택 가능한 4가지 작동 주파수


감지기는 선택 가능한 4가지 작동 주파수를 제공합니다.


인접한 루프, 다중 차선, 이중 루프 시스템 또는 밀접하게 설치된 주차 공간이 있는 애플리케이션에서는 인근 루프를 다른 주파수로 설정할 수 있습니다.


이는 루프 간의 전자기 혼선을 효과적으로 줄이고 다중 장치 설치 시 잘못된 트리거링이나 감지 누락을 방지하는 데 도움이 됩니다.




8. 넓은 전원 공급 범위


감지기는 넓은 전압 전원 공급 장치 옵션과 함께 사용할 수 있습니다.

  • 12~24V AC/DC

  • 100~240V AC


이를 통해 주차 시설, 산업 단지, 요금소, 건설 현장 및 기타 전원 공급 조건이 다른 장소에 직접 설치할 수 있습니다.


추가적인 전용 전력 변환 장비가 필요하지 않아 설치 복잡성과 비용이 줄어듭니다.




9. 플러그인 기본 디자인


감지기는 마운팅 베이스와 본체로 구성된 분리형 플러그인 구조를 사용합니다.


베이스는 미리 설치하고 배선할 수 있습니다. 시운전이나 유지보수 중에 본체를 베이스에 간단히 꽂을 수 있습니다.


이러한 설계를 통해 설치, 교체 및 유지 관리가 더 빨라지고 감지기를 변경할 때 모든 배선을 다시 연결할 필요가 없습니다.




10. DIP 스위치 파라미터 설정


모든 주요 매개변수는 물리적 DIP 스위치를 통해 조정됩니다.


컴퓨터, 소프트웨어 또는 프로그래밍 도구가 필요하지 않습니다. 설치자는 민감도, 작동 주파수, 릴레이 지연 및 기타 설정을 현장에서 직접 신속하게 구성할 수 있습니다.


이는 시운전을 단순화하고 설치 시간을 크게 줄여줍니다.




11. LED 상태 표시기


감지기에는 신속한 오류 진단을 위해 LED 상태 표시기가 장착되어 있습니다.


다양한 표시기 상태는 사용자가 감지기 오류와 루프 회로 오류를 구별하는 데 도움이 됩니다.


유지보수 담당자는 모든 배선을 개별적으로 점검하지 않고도 문제의 원인을 신속하게 식별할 수 있으므로 문제 해결 및 수리 시간이 단축됩니다.




12. 재설정 버튼


내장된 재설정 버튼을 사용하면 시운전 또는 작동 중에 검지기를 빠르게 다시 시작할 수 있습니다.


감지기가 정지하거나 비정상적으로 작동하거나 재보정이 필요한 경우 재설정 버튼을 누르면 전원을 차단하거나 시스템을 다시 배선하지 않고도 정상 작동이 복원됩니다.


이를 통해 현장 시운전 및 오류 복구가 더욱 빠르고 효율적으로 이루어집니다.



connection

connection

vihicle loop detector

vehicle loop detector





디버그 세부정보

loop detector indicator light

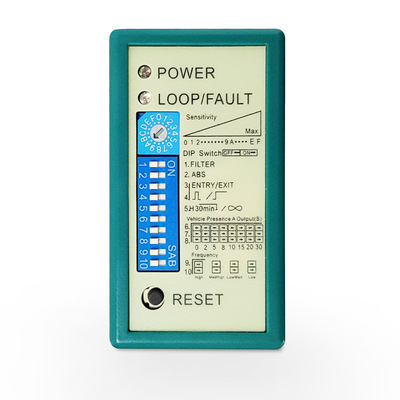

LED 표시기 상태

상부빨간색 LED전원 상태를 나타내며, 낮은녹색주도의차량 감지 및 루프 상태를 나타냅니다.

정상 작동 중에는 빨간색 LED가 계속 켜져 있습니다. 차량이 감지 영역에 진입하면 녹색 LED가 켜집니다.

만약빨간색 LED꺼져 있으면 외부 전원 공급 장치나 내부 퓨즈를 확인하십시오.

만약녹색 LED가 깜박입니다.설치하는 동안 다음 지침을 참조하십시오.

  • 표준 깜박임:루프 단락 또는 배선 결함이 발생했을 수 있습니다. 배선을 검사하고 필요한 경우 루프를 다시 설치하십시오.
  • 빠르게 깜박임:루프 인덕턴스가 너무 낮습니다. DIP 스위치 9와 10을 다음으로 설정하십시오.높은. 문제가 지속되면 루프 회전 수를 늘리십시오.
  • 느리게 깜박임:루프 인덕턴스가 너무 높습니다. DIP 스위치 9와 10을 다음으로 설정하십시오.낮은. 문제가 지속되면 루프 회전 수를 줄이십시오.

Loop Detector Sensitivity

감도 조정

SWITCH1은 감지 감도를 조정하는 데 사용되는 16위치 로터리 스위치입니다. 사용 가능한 설정 범위는 다음과 같습니다.0~9 및 A~F. 작은 일자 드라이버를 사용하여 화살표가 필요한 설정을 가리킬 때까지 스위치를 돌립니다.

감도는 다음부터 점진적으로 증가합니다.0~F:

  • 0: 최저 감도
  • F: 최고 감도

차량이 확실하게 감지되지 않으면 감도를 점차적으로 높이십시오. 잘못된 트리거링이 발생하면 감도를 낮추십시오. 한 단계씩 조정하여 실제 현장 조건에 따라 가장 적합한 설정을 선택하는 것이 좋습니다.

Loop detector relay delay

DIP 1: 지연 확인 및 고속 차량 필터링

언제DIP 1이 ON으로 설정됨, 릴레이 출력은 대략적으로 지연됩니다.2초차량이 감지된 후. 보다 빠르게 이동하는 차량8km/h릴레이 출력을 트리거하지 않습니다.

차량이 유도 루프에 진입하면 시스템은 릴레이를 즉시 활성화하지 않습니다. 약 2초간 기다렸다가 차량이 루프 감지 영역 내에 있는 경우에만 신호를 출력합니다.

이 기능은 빠르게 움직이는 차량이나 루프를 잠시 지나가는 차량을 필터링하여 잘못된 트리거링을 줄이는 데 도움이 됩니다. 또한 배리어 게이트, 카메라 또는 계량 시스템과 같은 장비를 활성화하기 전에 차량이 감속, 정지 또는 지정된 위치에 도달했는지 확인합니다.

이 기능은 주차장 입구, 요금소, 차량 검사 구역, 계량대 및 저속 차량 확인이 필요한 기타 응용 분야에 적합합니다.

Loop detector ASB

DIP 2: ASB — 자동 감도 향상

언제DIP 2가 ON으로 설정됨,자동 감도 부스트(ASB)기능이 활성화되었습니다. 차량이 처음 감지된 후 감지기의 감도가 자동으로 증가하여 안정적인 차량 존재 감지를 유지합니다.

이 기능은 섀시 프로필이 높거나 고르지 않은 차량, 특히 트럭, 트레일러 및 세미 트레일러가 루프를 통과할 때 감지 손실을 방지하는 데 도움이 됩니다.

ASB를 활성화하면 감지 응답 속도가 약간 느려질 수 있습니다.



Loop detector

DIP 3 & DIP 4: 릴레이 B 출력 모드

딥 3 및 딥 4작동 모드를 구성하는 데 사용됩니다.릴레이 B.

DIP 3 OFF / DIP 4 OFF - 입력 펄스 출력
릴레이 B는순간 맥박차량일 때유도 루프에 들어간다. 이 모드는 다음에 적합합니다.장벽 활성화, 진입 이미지 캡처 및 차량 계산.

DIP 3 ON / DIP 4 OFF — 펄스 출력 종료
릴레이 B는순간 맥박차량일 때유도 루프를 떠난다. 이 모드는 다음에 적합합니다.출구 이미지 캡처, 출발 계산 및 기타 출구 트리거 기능.

DIP 3 꺼짐/DIP 4 켜짐 - 존재 여부 출력
릴레이 B가 남아 있음루프 위에 차량이 있는 동안 활성화됨차량이 떠난 후 재설정됩니다. 이 모드는 다음에 적합합니다.장벽 충돌 방지 보호, 차량 존재 확인 및 게이트 홀드 오픈 애플리케이션.

DIP 3 ON / DIP 4 ON — 릴레이 B 비활성화
오직릴레이 A출력을 제공하는 반면릴레이 B가 비활성화되었습니다.. 이 모드는 다음이 필요한 애플리케이션에 적합합니다.단일 릴레이 출력.

single channel loop detector

DIP 5: 차량 존재 모드

딥 5차량 존재 감지 모드를 구성하는 데 사용됩니다.

DIP 5 ON — 영구 존재 모드
검출기는지속적으로 차량 유무 출력차량이 루프 위에 남아 있는 동안. 출력은 차량이 떠난 후에만 재설정됩니다. 이 모드는 다음에 적합합니다.장벽 충돌 방지 보호, 게이트 홀드 오픈 제어 및 장기 차량 존재 감지.

DIP 5 끄기 - 제한된 존재 모드
차량이 미리 설정된 기간을 초과하여 루프에 남아 있는 경우 감지기는 자동으로 루프를 재설정하고 루프를 비어 있는 것으로 처리합니다. 이 모드는 장기간의 차량 존재 또는 환경 간섭으로 인해 발생하는 원치 않는 작동을 줄이는 데 도움이 됩니다.

표준 애플리케이션의 경우 다음을 설정하는 것이 좋습니다.DIP 5를 OFF로 설정.

single channel loop detector

DIP 6, DIP 7 및 DIP 8: 릴레이 A 릴리스 지연

딥 6, 딥 7, 딥 8얼마나 오래 설정하는 데 사용됩니다.차량이 유도 루프를 떠난 후에도 릴레이 A는 활성화된 상태로 유지됩니다.. 선택한 지연 시간이 경과되면 릴레이가 자동으로 재설정됩니다.

사용 가능한 지연 설정:

  • 끄기 / 끄기 / 끄기: 0초
  • ON/OFF/OFF: 2초
  • 끄기 / 켜기 / 끄기: 5초
  • 켜기/켜기/끄기: 8초
  • 끄기 / 끄기 / 켜기: 10초
  • ON/OFF/ON: 15초
  • 끄기 / 켜기 / 켜기: 20초
  • ON/ON/ON: 30초

이 기능은 다음에 적합합니다.차단기 폐쇄 지연, 게이트 홀드 오픈 제어, 차량 연속 통행및 카메라, 컨트롤러 또는 기타 연결된 장비에 대한 추가 응답 시간이 필요한 애플리케이션.

single channel loop detector

DIP 9 & DIP 10: 작동 주파수 설정

딥 9 및 딥 10대략적인 범위 내에서 유도 루프 작동 주파수를 조정하는 데 사용됩니다.40~80kHz.

DIP 9 OFF / DIP 10 OFF - 고주파수
DIP 9 ON / DIP 10 OFF - 중간-고주파
DIP 9 OFF / DIP 10 ON - 중저주파
DIP 9 ON / DIP 10 ON — 저주파

비슷한 크기의 루프를 2개 이상 서로 가깝게 설치할 경우 인접한 루프를다른 작동 주파수. 이는 예방에 도움이 됩니다.누화 및 상호 간섭, 안정적이고 신뢰할 수 있는 차량 감지를 보장합니다.

loop detector reset button

RESET 버튼: 수동 재설정 및 재보정

내장재설정 버튼시운전 또는 작동 중에 루프 감지기가 신속하게 다시 시작하고 다시 초기화할 수 있습니다.

검지기가 비정상적으로 작동하거나 반응이 없거나 재보정이 필요한 경우 RESET 버튼을 누르십시오. 이렇게 하면 전원 공급 장치를 분리하거나 시스템을 다시 배선하지 않고도 정상 작동이 복원됩니다.

를 사용하여 작동 주파수를 변경한 후딥 9 및 딥 10, 새로운 설정을 적용하고 감지기가 현재 루프 매개변수를 다시 학습하도록 허용하려면 RESET 버튼을 누르십시오.

이 기능을 사용하면 현장 시운전, 매개변수 조정 및 오류 복구를 더 빠르고 효율적으로 수행할 수 있습니다.






애플리케이션

주차장 배리어, LPR, 티켓/카드 지급기

  • LPR 카메라 캡처를 실행하고 잘못된 스냅샷을 줄입니다.
  • 티켓 판매기와 상호 작용: 차량이 도착할 때만 카드 수령/결제 허용
  • 배리어 게이트를 자동으로 들어 올리십시오. 차량 통과 후 자동 하강 게이트
  • 배리어 암 아래 루프 감지기를 통한 충돌 방지 보호
  • 뒤쫓는 차량을 감지해 탈세 방지
  • 잘못된 트리거를 방지하기 위해 보행자 및 자동차가 아닌 차량을 필터링합니다.
  • 입국 및 출국 차량 수 계산
loop detector application

산업용 도어

  • 차량이 루프를 주행하면 산업용 도어가 자동으로 열립니다.
  • 차량이 감지 구역 내에 있는 동안 도어를 열어 두십시오.
  • 차량이 완전히 출발한 후 지연 시간이 지나면 자동으로 도어가 닫힙니다.
  • 충돌 방지 보호: 차량이 밑에 있으면 도어 하강을 중지합니다.
  • 보행자나 트롤리에 의해 유발되는 잘못된 활성화 제거
loop detector application

미닫이문, 자동문

  • 차량이 루프를 통과할 때 슬라이딩 게이트가 자동으로 열리도록 트리거
  • 차량이 감지 범위 내에 있는 한 게이트를 열어 두십시오.
  • 차량이 완전히 하차한 후 조정 가능한 지연 기능을 갖춘 자동 닫힘 슬라이딩 게이트
  • 충돌 방지 안전: 차량이 계속 감지되면 게이트 닫힘을 일시 중지합니다.
  • 보행자, 자전거, 카트에 의한 잘못된 개폐 방지
  • 번호판 카메라와 연결하여 스냅샷 캡처 활성화
loop detector application

교통신호

  • 1개 차선의 차량을 감지하여 녹색 신호를 요청합니다.
  • 정지선에서 빨간불 실행 캡처를 트리거합니다.
  • 기본 교통 흐름 통계를 위해 차량 수를 계산합니다.
  • 기본 적응형 녹색 타이밍 조정 지원
  • 효율성을 높이기 위해 빈 차선에 대해 녹색 단계를 건너뜁니다.
  • 신호 컨트롤러 및 카메라에 릴레이 신호를 출력합니다.
loop detector application

볼라드

  • 차량이 도착하면 볼라드가 자동으로 내려갑니다.
  • 차량이 감지 구역을 완전히 떠난 후 볼라드가 다시 상승하는 것을 지연합니다.
  • 충돌 방지: 차량이 밑에 있으면 볼라드 상승을 중지합니다.
  • 잘못된 활성화를 방지하기 위해 보행자 및 자동차가 아닌 차량을 필터링합니다.
  • 볼라드 제어 시스템과 연결하기 위한 릴레이 신호를 출력합니다.
  • 하나의 감지 구역이 있는 단일 차선 볼라드 액세스 지점에 적합
loop detector application

높은 침대 차량



높은 침대 차량을 감지하는 데 사용됩니다.

주차장, 거리, 공장, 창고에 사용됩니다.

자동 감도 부스트(ASB)로 높은 침대 차량의 안정적인 감지 보장

버스나 트럭 같은 것.

loop detector application

  • 차량 진입 시 ETC 안테나를 작동하여 요금 징수를 시작합니다.
  • 차량 통과 후 배리어 게이트가 자동으로 낮아지도록 제어
  • 차량이 남아 있는 경우 게이트를 열어두어 충돌 방지 기능 제공
  • 교통 통계 및 통행료 조정을 위해 지나가는 차량 수를 계산합니다.
  • 허위 거래를 방지하기 위해 보행자 및 자동차가 아닌 차량을 필터링합니다.
  • ETC 레인 컨트롤러와 인터페이스하기 위한 릴레이 신호 출력
loop detector application

계량 시스템

  • 차량 도착 시 계량대 시스템이 자동으로 시작되도록 트리거
  • 정확한 계량 결과를 위해 차량이 저울 위에 완전히 있는지 확인합니다.
  • 다음 사용을 위해 차량이 완전히 하차한 후 계량 장비를 재설정합니다.
  • 차량 포스트 계량을 해제하기 위해 배리어 게이트와 연동
  • 거래 기록 및 통계를 위해 차량 중량 계산
  • 잘못된 트리거를 방지하기 위해 보행자 및 자동차가 아닌 차량을 필터링합니다.
loop detector application














크기 및 패키지 크기

loop detector size JUTAI 단일 채널 루프 감지기 LD-100 LD-102 23






 생산


loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

loop detector production

production

production



 인증

vehicle loop detector





제품 시리즈

LD-100 LD-102 LD-200 LD-202 JTHT-11

high sensitive loop detector

단일 채널

100-240V AC

loop detector

단일 채널

12-24V AC/DC

loop detector

듀얼 채널

100-240V AC

loop detector

듀얼 채널

12~24V AV/DC

loop cable

루프 케이블

305m 테프론 코일

LCR-MT



multimeter


멀티미터
