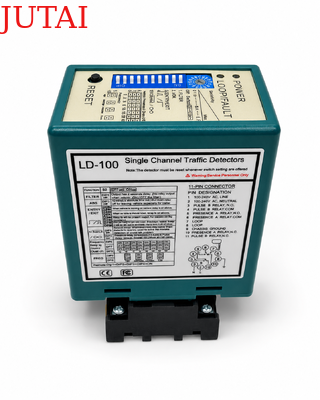

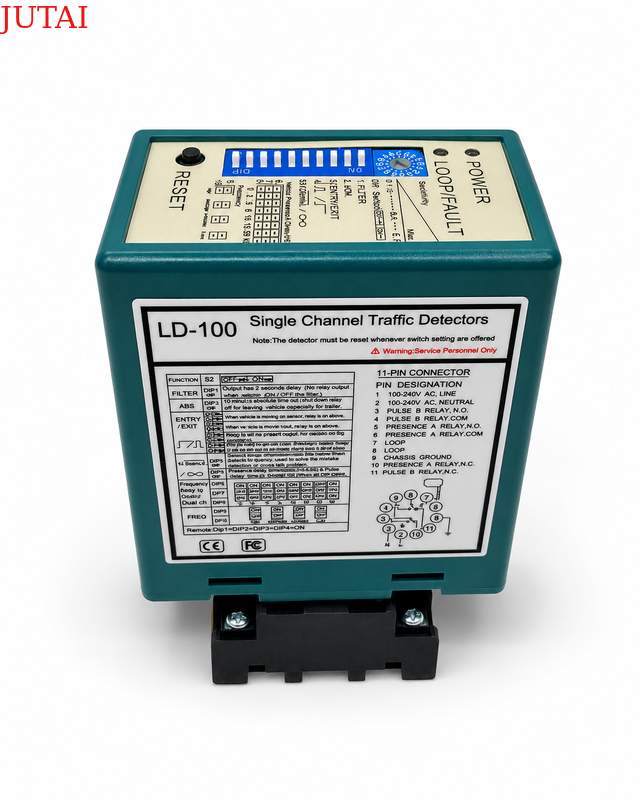

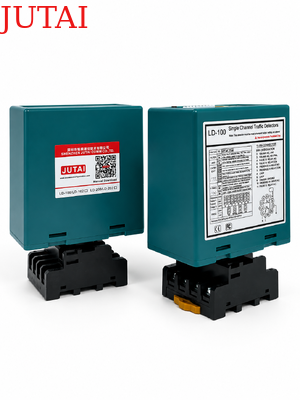

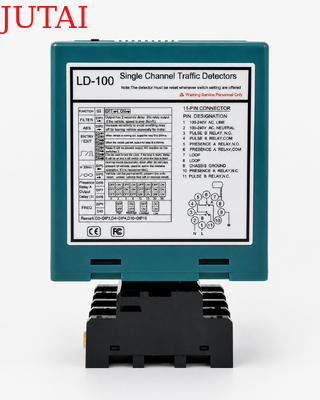

주차 차단기 및 차량 접근 제어 애플리케이션을 위해 설계된 이 루프 검지기는 더 안전하고 효율적인 게이트 작동을 위해 안정적인 차량 존재 감지 및 충돌 방지 기능을 제공합니다. 도로 표면 아래에 유도 루프를 설치하면 차량이 감지 영역에 들어갈 때 루프 인덕턴스의 변화를 식별하고 연결된 차단기 컨트롤러에 릴레이 신호를 보냅니다. 주차 입구, 주거 단지, 상업 건물, 산업 시설, 통행료 차선 및 기타 제어된 차량 접근 지점에 적합합니다.

주요 기능은 영구 차량 존재 감지입니다. 영구 존재 모드가 활성화되면 검지기는 차량이 유도 루프 위에 있는 동안 지속적으로 존재 릴레이 출력을 유지합니다. 신호는 차량이 감지 구역을 벗어난 후에만 해제됩니다. 이 기능은 차단기 팔 아래에 특히 유용하며, 지속적인 차량 감지는 자동차, 트럭 또는 기타 차량이 안전 구역 내에 있는 동안 붐이 내려가는 것을 방지하는 데 도움이 됩니다.

이 검지기는 차량 트리거링 및 지속적인 존재 모니터링 모두에 대해 구성 가능한 릴레이 기능을 지원합니다. 시스템 요구 사항에 따라 릴레이 출력은 진입 펄스, 진출 펄스 또는 존재 작동으로 구성할 수 있습니다. 이를 통해 하나의 검지기가 차단기 게이트, LPR 카메라, 티켓 디스펜서, 주차 컨트롤러 및 기타 접근 제어 장비와 함께 작동할 수 있습니다. 0~30초의 조정 가능한 릴레이 해제 지연은 지연된 차단기 닫힘, 지속적인 차량 통과 및 연결된 장치와의 조정된 제어를 위한 추가 유연성을 제공합니다.

15-2000 μH의 넓은 루프 인덕턴스 범위와 16가지 선택 가능한 감도 수준을 통해 다양한 루프 크기, 설치 깊이, 차량 유형 및 현장 조건에 맞게 검지기를 조정할 수 있습니다. 자동 감도 부스트는 트럭, 트레일러 및 높은 섀시 차량에 대한 안정적인 감지를 유지하는 데 도움이 되며, 4가지 선택 가능한 작동 주파수는 여러 루프가 근처에 설치될 때 간섭을 줄이는 데 도움이 됩니다.

안정적인 차단기 안전 제어가 필요한 주차 시설의 경우, 이 주차 차단기 루프 검지기는 차량 트리거링, 영구 존재 모니터링, 조정 가능한 감도 및 충돌 방지 기능을 하나의 실용적인 솔루션으로 결합합니다. 차량이 보호 구역에 있는 동안 게이트를 열어두고 차량이 유도 루프를 안전하게 통과한 후에만 제어된 닫힘을 허용하여 차단기 작동을 개선하는 데 도움이 됩니다.

• 1. 15-2000 μH 감지 범위
  • 루프 검지기는 15μH에서 2000μH까지의 넓은 감지 범위를 지원하여 다양한 루프 크기와 구성을 수용하여 다양한 교통 감지 시나리오에서 다용도로 사용할 수 있습니다. 넓은 감지 범위 덕분에 루프 검지기는 오토바이, 자동차, 초장축 트럭, 버스 등 모든 종류의 차량을 감지할 수 있습니다.
• 2. 컴팩트한 측면
  • 컴팩트하고 잘 설계된 하우징은 모든 산업 요구 사항을 기능과 성능으로 결합하여 이 검지기를 기존 교통 감지 시스템에 통합할 수 있습니다.
• 3. LED 진단 기능
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단하고 LED를 통해 표시하여 최적의 성능을 보장하고 다운타임을 줄입니다.
• 4. 선택 가능한 존재 시간
  • 존재 릴레이의 출력은 차량이 루프에 있는 동안 감지 출력을 고정 시간(30분 이상)으로 제한하도록 선택할 수 있어 교통 관리에 유연성을 제공합니다.
• 5. 루프 존재 시간
  • 인접한 루프 검지기 간의 간섭은 통합 표시를 통해 식별할 수 있으며 주파수 설정을 조정하여 제거할 수 있어 안정적인 작동을 보장합니다.
• 6. 두 개의 별도 출력 릴레이
  • 존재 릴레이 A: 존재 출력을 제공하며 0, 2, 5, 8, 10, 15, 20 또는 30초 동안 확장 가능하며 외부 10방향 DIP 스위치로 프로그래밍 가능합니다.
  • 펄스 릴레이 B: 외부 10방향 DIP 스위치로 프로그래밍 가능하며, 존재, 진입 시 펄스, 진출 시 펄스 또는 실패 출력을 제공하여 감지 유연성을 향상시킵니다.
• 7. 자동 감도 부스트(ASB)
  • 이 기능은 차량 감지 시 감도를 자동으로 최대치로 높여 대형 트럭-트레일러 조합 및 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 8. 자동 환경 드리프트 보상
  • 루프 검지기(또는 기타 센서)는 환경 변화에 자동으로 조정 및 보정되어 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.
• 9. 10개의 DIP 스위치
  • 쉘의 DIP 스위치 디자인은 루프 검지기 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 사용자 친화적입니다. 사용자는 모든 기능을 설정한 후 루프 검지기를 설치할 수 있습니다.
• 10. 크로스토크 간섭 방지.
  • DIP 스위치를 통해 루프 검지기의 주파수를 조정하여 두 개의 루프 코일을 너무 가깝게 설치하여 발생하는 크로스토크 간섭을 방지할 수 있습니다.

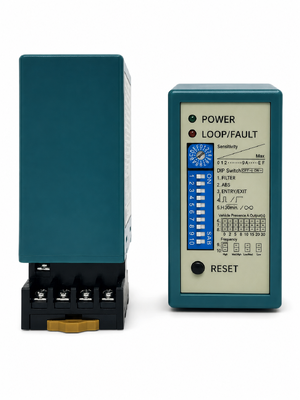

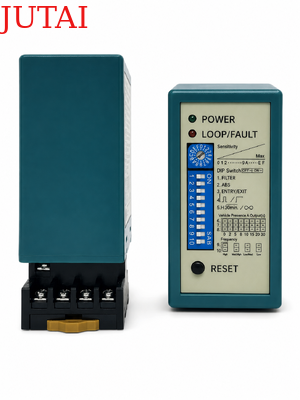

(1)전원 LED: 빨간색 전원 LED는 '전원 켜짐'을 나타냅니다.

• 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프가 단락되었거나 루프 후의 회전 수가 충분하지 않음을 나타냅니다.
• 빠르게 깜박임: 루프가 개방 회로이거나 루프 후의 회전 수가 너무 많음을 나타냅니다.

• 루프의 감도는 '감도'라고 표시된 트리머로 조정할 수 있습니다. 사용자는 트리머를 돌려 16가지 설정을 선택할 수 있으며, 0은 가장 낮은 감도이고 'F'는 가장 높은 감도입니다.



1. DIP 1 및 DIP 2 설정 특수 기능

2. DIP 3 및 DIP 4 설정 릴레이 B 출력

3. DIP 5 설정 자동 재설정

4. DIP 6, DIP 7, DIP 8 설정 릴레이 A 지연

5. DIP 9 및 DIP 10 설정 주파수 (40K ~ 100KHz). 간섭 방지에 사용

• 두 개 이상의 루프 검지기 및 감지 루프가 설치된 애플리케이션에서 한 검지기는 고주파로, 다른 검지기는 저주파로 설정하여 두 시스템 간의 크로스토크 효과를 최소화합니다(감지 루프 및 검지기는 최소 2m 이상 떨어져 있어야 합니다).

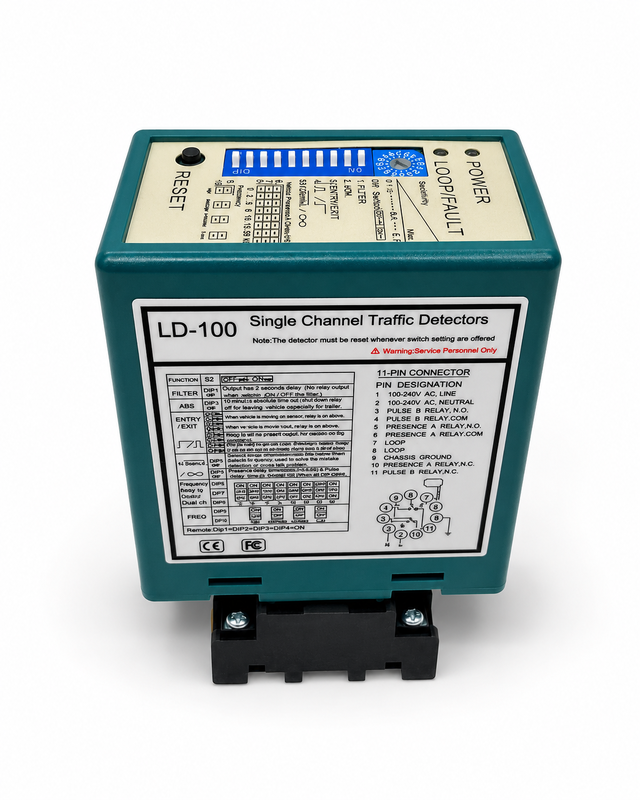

• 리셋 버튼: 참고: DIP 스위치 설정을 변경할 때마다 LD-100을 재설정해야 합니다.

• 검지기는 방수 하우징에 설치하십시오.
• 검지기는 감지 루프에 최대한 가깝게 설치해야 합니다.
• 검지기는 항상 강한 자기장에서 멀리 떨어진 곳에 설치해야 합니다.
• 고전압 전선을 루프 검지기 근처에서 실행하지 마십시오.
• 진동하는 물체에 검지기를 설치하지 마십시오.

• 제어 상자가 루프에서 10미터 이내에 설치된 경우, 제어 상자와 루프를 연결하는 데 일반 전선을 사용할 수 있습니다. 10미터 이상은 2코어 차폐 케이블을 사용해야 합니다. 제어 상자와 루프 사이의 거리는 30미터를 초과하지 마십시오.



루프는 도로 표면과 조화되도록 '빠르게 설정되는' 검은색 에폭시 화합물 또는 뜨거운 비투멘 매스틱을 사용하여 밀봉됩니다.
