자동 차량 접근 제어로 설계된 이 단일 루프 차량 탐지기는 입력 펄스, 출력 펄스, 연속 존재 출력을 하나의 구성 가능한 장치에서 결합합니다.그것은 도로 표면 아래에 설치 된 인덕티브 루프와 함께 작동합니다 차량이 들어갈 때 루프 인덕텐스의 변화를 감지하기 위해, 점유, 또는 감지 영역을 떠납니다. 탐지기는 장벽 게이트, 자동 게이트, LPR 카메라, 티켓 분배, 액세스 컨트롤러, 차량 카운터,다른 주차장 또는 교통 관리 장비.

구성 가능한 릴레이 출력은 다른 운영 요구 사항에 대한 유연한 제어 기능을 제공합니다. 입력 펄스 모드에서 탐지기는 차량이 루프에 가를 때 순간 신호를 생성합니다.장벽 열기에 적합하도록, 카메라 활성화 또는 차량 도착 확인 출구 펄스 모드에서 릴레는 차량이 루프를 떠날 때 신호를 생성하여 출구 이미지 캡처, 출구 카운팅,또는 하류 장비 제어현존 모드에서, 릴레는 차량이 루프 위에 있는 전체 시간 동안 활성화되어 유지됩니다. 탐지 영역이 깨끗 한 후에 다시 설정됩니다.

안전 관련 애플리케이션에서, 영구적 인 존재 모드는 자동 타임 아웃 없이 지속적인 차량 검출을 유지할 수 있습니다.이것은 연결 된 장벽 또는 게이트 컨트롤러가 차량이 보호 구역 내에 머무는 동안 입구를 열려있게합니다., 압축 방지 기능을 지원하고 조기 닫는 위험을 줄입니다. 0에서 30 초까지 조정 가능한 방출 지연 설정은 지연된 게이트 닫는 추가 제어 기능을 제공합니다.차량 승격 확인, 카메라나 접근 제어 장치와 연동된 작동.

검출기는 15~2000μH의 넓은 인덕턴스 범위를 지원하며 16 개의 선택 가능한 감도 수준을 제공합니다. 설치자는 루프 크기, 설치 깊이,환경 간섭자동 감수성 증강은 트럭, 트레일러 및 높은 차시 차량의 안정적인 존재 검출을 유지하는 데 도움이됩니다.네 개의 선택 가능한 운영 주파수는 또한 여러 루프가 가까이에 설치되었을 때 크로스 스톡을 줄이는 데 도움이됩니다..

주차장, 주거 입구, 상업 시설, 산업 현장, 요금 도로, 창고 및 제어 차량 액세스 포인트에 적합합니다.이 단일 루프 차량 탐지기는 실용적인 출력 유연성을 제공합니다, 신뢰성있는 존재 모니터링, 그리고 다양한 차량 제어 시스템과 편리한 통합.

• 115~2000μh 탐지 범위
  • 루프 탐지기는 15μH에서 2000μH까지 광범위한 탐지 범위를 지원하며, 다양한 교통 탐지 시나리오에서 다재다능한 응용을 위해 다양한 루프 크기와 구성을 수용합니다.넓은 탐지 범위는 우리의 루프 탐지기가 모든 종류의 차량을 탐지 할 수 있습니다오토바이, 자동차, 초장거리 트럭, 버스 등등.
• 2콤팩트 사이드
  • 콤팩트하고 잘 설계된 하우징은 특징과 기능에 대한 업계의 모든 요구 사항을 결합하여 이 탐지기를 기존 교통 탐지 시스템에 통합 할 수 있습니다.
• 3LED 진단 기능
  • 종합적인 진단 기능으로 루프 및 설치 문제와 LED를 통해 정확한 진단이 가능하며 최적의 성능을 보장하고 정지 시간을 줄입니다.
• 4선택 가능한 출석 시간
  • 현존 릴레이의 출력은 차량이 루프에 있는 동안 정해진 시간 (30분 이상) 에 감지 출력을 제한하도록 선택할 수 있으며, 교통 관리에 유연성을 제공합니다.
• 5루프 출현 시간
  • 인접한 루프 탐지기 사이의 간섭은 통합 표시를 통해 식별하고 주파수 설정을 조정하여 제거하여 신뢰할 수있는 작동을 보장 할 수 있습니다.
• 6. 두 개의 별도의 출력 릴레
  • 존재 리레 A: 존재 출력을 제공하며 0, 2, 5, 8, 10, 15, 20 또는 30 초로 확장 할 수 있으며 외부 10 차원 DIP 스위치로 프로그래밍 할 수 있습니다.
  • 펄스 릴레이 B: 외부 10 차원 DIP 스위치로 프로그래밍 할 수 있으며 존재, 입구에서 펄스, 출구에서 펄스 또는 실패 출력을 제공하여 탐지 유연성을 향상시킵니다.
• 7자동 감수성 강화 (ASB)
  • 이 기능은 차량을 감지할 때 자동으로 최대까지 감수성을 높여 큰 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 8자동 환경 유출 보상
  • 루프 감지기 (또는 다른 센서) 는 환경 조건의 변화에 자동으로 조정 및 캘리브레이션합니다.기상 및 환경 요인에도 불구하고 탐지 정확성과 안정성을 유지합니다..
• 910 디프 스위치
  • 껍질의 디프 스위치 디자인은 루프 탐지기의 설정이 쉽고 명확해지며 사용자에게 매우 편리합니다.사용자는 먼저 모든 기능을 설정하고 루프 탐지기를 설치할 수 있습니다.
• 10- 안티 크로스 스톡 간섭
  • 디프 스위치를 통해, 두 개의 루프 코일을 너무 가까이 설치하여 발생하는 교차 스톡 간섭을 방지하기 위해 루프 검출기의 주파수는 조정할 수 있습니다.

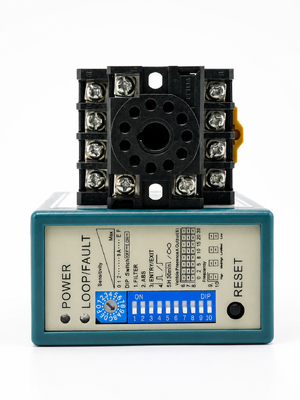

(1) 전력 LED: 빨간 전력 LED는 전원이 켜져 있음을 나타냅니다.

• LED 탐지: 연속적으로 켜져 있다: 차량 탐지를 나타낸다.
• 천천히 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
• 빠르게 깜박이는 것: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.

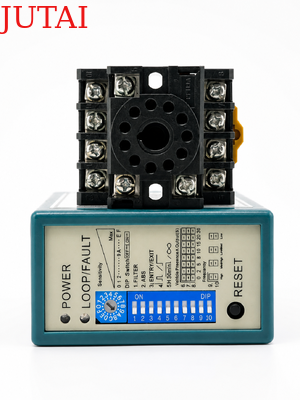

• 루프의 감수성은 "감수성"로 표시된 트림포트로 조절할 수 있다.사용자는 트림포트를 회전시켜서 16개의 다른 설정을 선택할 수 있습니다. 0은 가장 민감하지 않고 F는 가장 민감합니다..



1DIP 1 & DIP 2 특수 기능 설정

2DIP 3 & DIP 4 설정 릴레 B 출력

3. DIP 5 자동 재설정 설정

4. DIP 6 & DIP 7 & DIP 8 설정 릴레 A 지연

5. DIP 9 & DIP 10 설정 주파수 (40 K ~ 100 KHz).

• 응용 프로그램에서 두 개 이상의 루프 감지기와 감지 루프가 설치되어 있는 경우 set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).

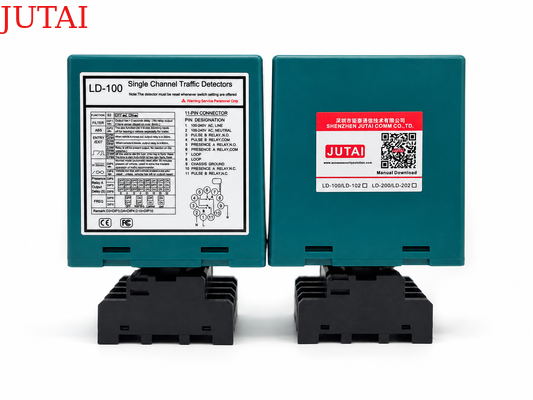

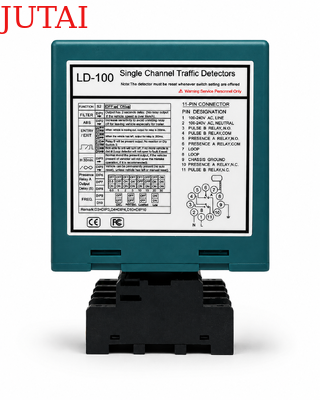

• 리셋 버튼: 참고: LD-100은 디프 스위치에 설정 변경이 이루어질 때마다 리셋되어야 합니다.

• 탐지기를 날씨에 저항하는 가구에 설치하십시오.
• 검출기는 감지 루프에 가능한 한 가까이 있어야 합니다.
• 탐지기는 항상 강한 자기장으로부터 멀리 설치되어야 합니다.
• 고전압 전선을 루프 감지 장치 근처에 놓지 마십시오.
• 진동하는 물체에 탐지기를 설치하지 마십시오.

• 제어 상자가 루프에서 10 미터 이내에 설치되면, 정상적인 전선을 사용하여 제어 상자를 루프에 연결할 수 있습니다. 10 미터 이상에는 2 코어 보호 케이블이 필요합니다.제어장치와 루프 사이의 거리는 30m를 초과하지 않습니다..



루프는 "빨리 정착"하는 검은색 에포시 화합물 또는 뜨거운 비투멘 마스틱을 사용하여 도로 표면에 섞어 밀착됩니다.
