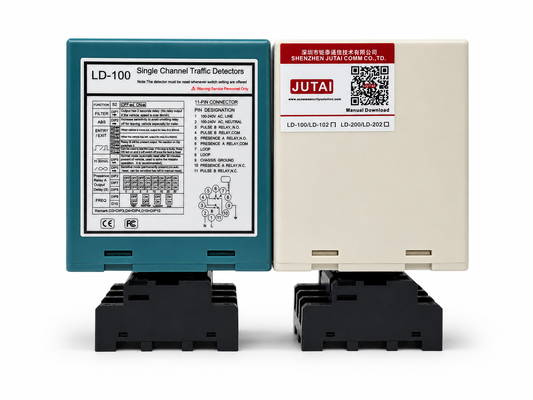

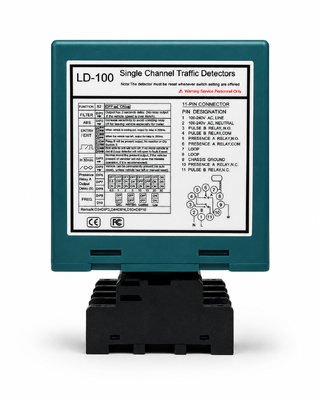

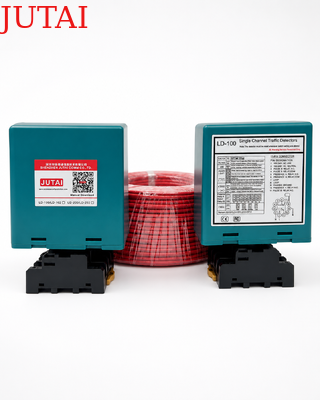

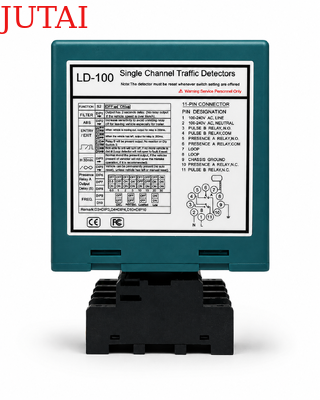

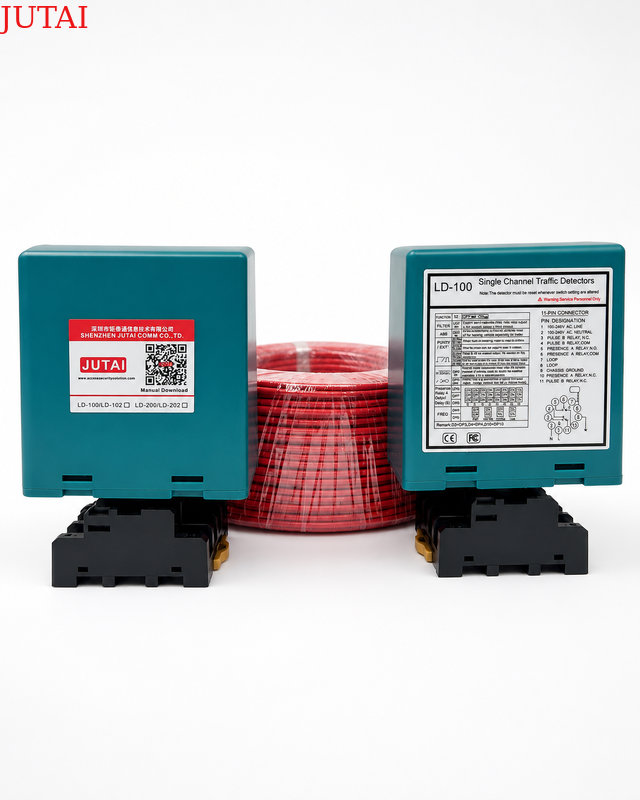

통합 주차 접근 제어용으로 설계된 이 차량 루프 감지 센서는 차단기, LPR 카메라, 티켓 발권기 및 주차 관리 시스템에 대한 안정적인 차량 감지를 제공합니다. 도로 표면 아래에 설치된 유도 루프와 함께 작동하며 차량이 감지 영역에 진입, 머물거나 떠날 때 루프 인덕턴스의 변화를 감지합니다. 그런 다음 감지기는 연결된 장비에 릴레이 신호를 보내 차량 진입, 출차, 안전 제어 및 거래 워크플로우를 자동화하는 데 도움을 줍니다.

차단기 애플리케이션의 경우, 차량이 도착하면 감지기가 트리거 신호를 생성하고 차량이 루프 위에 머무는 동안 지속적인 존재 출력을 제공할 수 있습니다. 이를 통해 차단기 컨트롤러가 올바른 시간에 열리고 차량이 보호 구역을 완전히 통과하기 전에 붐 암이 닫히는 것을 방지할 수 있습니다. 0~30초의 조절 가능한 릴레이 해제 지연은 게이트 홀드 오픈 제어, 지연 폐쇄 및 좁은 간격의 차량 통과에 추가적인 유연성을 제공합니다.

LPR 카메라에 연결하면, 차량이 지정된 위치에 도달한 후에만 감지기가 이미지 캡처를 트리거할 수 있어 보행자나 배경 움직임으로 인한 불필요한 스냅샷을 줄이는 데 도움이 됩니다. 또한 티켓 또는 카드 발권기와 함께 작동하여 차량이 있을 때만 티켓 수집, 카드 읽기 또는 결제 기능이 활성화되도록 할 수 있습니다. 구성 가능한 진입 펄스, 출차 펄스 및 존재 출력 모드를 통해 동일한 감지기가 다양한 주차 시스템 제어 요구 사항을 지원할 수 있습니다.

감지기는 16가지 선택 가능한 감도 수준을 제공하며 15~2000 μH의 넓은 루프 인덕턴스 범위를 지원합니다. 설치자는 루프 치수, 설치 깊이, 전기 간섭 및 대상 차량 유형에 따라 감지 성능을 조정할 수 있습니다. 자동 감도 부스트는 트럭, 트레일러 및 높은 섀시 차량의 안정적인 감지를 유지하는 데 도움이 되며, 4가지 선택 가능한 작동 주파수는 다차선 설치에서 인접한 루프 간의 누화를 줄이는 데 도움이 됩니다.

상업용 주차장, 주거 단지, 사무실 건물, 산업 현장, 통행료 차선 및 통제된 입구에 적합한 이 차량 루프 감지 센서는 도로에 내장된 감지 루프와 주차 장비 간의 실용적인 인터페이스를 제공합니다. 유연한 릴레이 기능, 조절 가능한 감도, 존재 모니터링 및 일반적인 접근 제어 장치와의 호환성은 더 안전한 차단기 작동, 더 정확한 차량 트리거링 및 더 부드러운 주차 시스템 자동화를 지원합니다.

• 1. 15-2000 μH 감지 범위
  • 루프 감지기는 15 μH에서 2000 μH까지 넓은 감지 범위를 지원하여 다양한 루프 크기와 구성을 수용하여 다양한 교통 감지 시나리오에서 다용도로 사용할 수 있습니다. 넓은 감지 범위 덕분에 루프 감지기는 오토바이, 자동차, 초장축 트럭, 버스 등 모든 종류의 차량을 감지할 수 있습니다.

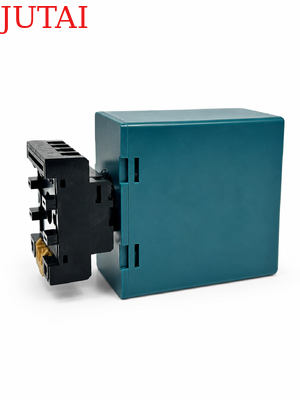

• 2. 컴팩트한 측면

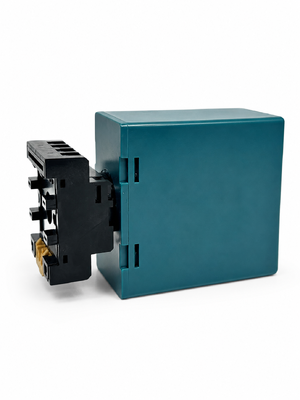

  • 컴팩트하고 잘 설계된 하우징은 기능 및 성능에 대한 모든 산업 요구 사항을 결합하여 이 감지기를 기존의 모든 교통 감지 시스템에 통합할 수 있습니다.
• 3. LED 진단 기능
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단하고 LED를 통해 표시하여 최적의 성능을 보장하고 다운타임을 줄입니다.
• 4. 선택 가능한 존재 시간
  • 존재 릴레이의 출력은 차량이 루프에 있는 동안 감지 출력을 고정 시간(30분 이상)으로 제한하도록 선택할 수 있어 교통 관리에 유연성을 제공합니다.
• 5. 루프 존재 시간
  • 인접한 루프 감지기 간의 간섭은 통합 표시를 통해 식별할 수 있으며 주파수 설정을 조정하여 제거할 수 있어 안정적인 작동을 보장합니다.
• 6. 두 개의 별도 출력 릴레이
  • 존재 릴레이 A: 존재 출력을 제공하며 0, 2, 5, 8, 10, 15, 20 또는 30초 동안 확장 가능하며 외부 10방향 DIP 스위치로 프로그래밍 가능합니다.
  • 펄스 릴레이 B: 외부 10방향 DIP 스위치로 프로그래밍 가능하며, 존재, 진입 시 펄스, 출차 시 펄스 또는 실패 출력을 제공하여 감지 유연성을 향상시킵니다.
• 7. 자동 감도 부스트 (ASB)
  • 이 기능은 차량 감지 시 자동으로 감도를 최대치로 높여 대형 트럭-트레일러 조합 및 높은 차체 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 8. 자동 환경 드리프트 보상
  • 루프 감지기(또는 기타 센서)는 환경 변화에 자동으로 조정 및 보정되어 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.

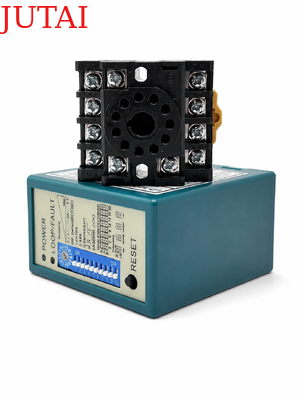

• 9. 10 DIP 스위치
  • 쉘의 DIP 스위치 디자인은 루프 감지기 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 사용자 친화적입니다. 사용자는 모든 기능을 설정한 후 루프 감지기를 설치할 수 있습니다.
• 10. 누화 간섭 방지.
  • DIP 스위치를 통해 루프 감지기의 주파수를 조정하여 두 개의 루프 코일을 너무 가깝게 설치하여 발생하는 누화 간섭을 방지할 수 있습니다.

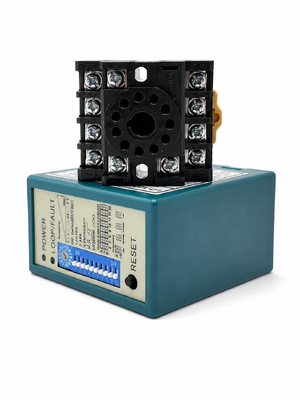

(1) 전원 LED: 빨간색 전원 LED는 "전원 켜짐"을 나타냅니다.

• 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프 단락 또는 루프 후 트위스트 수가 부족함을 나타냅니다.
• 빠르게 깜박임: 루프 개방 회로 또는 루프 후 트위스트 수가 너무 많음을 나타냅니다.

• 루프의 감도는 "감도"라고 표시된 트리머로 조정할 수 있습니다. 사용자는 트리머를 돌려 0(가장 둔감)에서 "F"(가장 민감)까지 16가지 설정을 선택할 수 있습니다.



1. DIP 1 및 DIP 2 설정 특수 기능

2. DIP 3 및 DIP 4 설정 릴레이 B 출력

3. DIP 5 설정 자동 재설정

4. DIP 6, DIP 7, DIP 8 설정 릴레이 A 지연

5. DIP 9 및 DIP 10 설정 주파수 (40 K ~ 100 KHz). 간섭 방지에 사용

• 두 개 이상의 루프 감지기 및 감지 루프가 설치된 애플리케이션에서는 한 감지기를 고주파로, 다른 감지기를 저주파로 설정하여 두 시스템 간의 누화 효과를 최소화합니다(감지 루프와 감지기는 최소 2m 이상 떨어져 있어야 합니다).

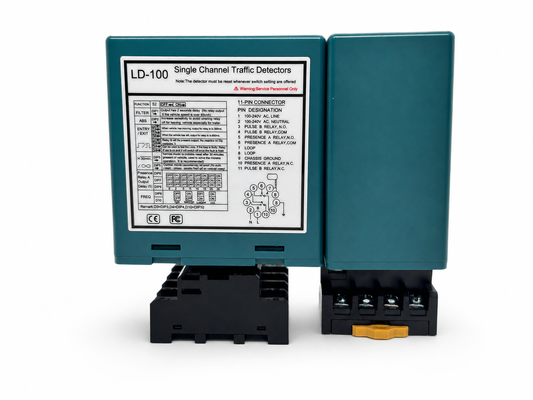

• 리셋 버튼: 참고: DIP 스위치 설정을 변경할 때마다 LD-100을 재설정해야 합니다.

• 감지기는 방수 하우징에 설치하십시오.
• 감지기는 감지 루프에 최대한 가깝게 설치해야 합니다.
• 감지기는 항상 강한 자기장에서 멀리 떨어진 곳에 설치해야 합니다.
• 고전압 전선을 루프 감지기 근처에서 실행하지 마십시오.
• 진동하는 물체에 감지기를 설치하지 마십시오.

• 제어 상자가 루프에서 10미터 이내에 설치된 경우, 제어 상자와 루프를 연결하는 데 일반 전선을 사용할 수 있습니다. 10미터 이상은 2코어 차폐 케이블을 사용해야 합니다. 제어 상자와 루프 사이의 거리는 30미터를 초과하지 마십시오.



루프는 도로 표면과 조화되도록 "빠른 설정" 검은색 에폭시 화합물 또는 뜨거운 비투멘 매스틱을 사용하여 밀봉됩니다.
