자동화된 산업용 문 제어용으로 설계된 이 차량 루프 탐지기는 신뢰성 있는 차량 발사, 지속적인 존재 감지,공장, 물류 센터, 로딩 베이 및 기타 제어 액세스 포인트. 그것은 차로 아래에 설치 된 인덕티브 루프로 작동하고 차량이 들어올 때 루프 인덕텐스의 변화를 감지합니다.내부에 남아 있습니다, 또는 감지 구역을 떠납니다. 탐지기는 연결 된 산업용 문 제어 장치로 리레 신호를 전송합니다.차량이 접근할 때 문이 자동으로 열리고 차량이 보호구역 내에 있는 동안 문이 열려 있는 것을 허용합니다..

현존 감지 기능은 차량이 루프 위에 있는 한 활성 릴레이 신호를 유지함으로써 더 안전한 문 작동을 지원합니다. 영구 현존 모드가 활성화되면출력이 재설정되지 않습니다., 트럭, 트레일러, 포크리프트 및 문 문 아래로 서서히 멈추거나 이동할 수 있는 다른 차량에 적합합니다.이것은 차량이 입구를 완전히 청소하기 전에 문이 닫히는 위험을 줄이고 바쁜 산업 환경에서 충돌 방지 제어를 지원합니다..

조절 가능한 릴레이 풀링 지연은 설치자가 차량이 루프를 떠난 후 0, 2, 5, 8, 10, 15, 20 또는 30 초를 선택하도록 허용합니다.이 유연성 은 지연 된 문 닫기 와 교통 흐름 을 조정 하는 데 도움 이 된다, 차량 길이 및 사이트 운영 절차 입력 펄스, 출력 펄스, 그리고 존재 출력 모드 또한 탐지기가 문 제어기, 경고 조명, 카메라, 카운터,그리고 다른 연결된 장비.

검출기는 넓은 15~2000μH 인덕턴스 범위를 지원하며 다양한 루프 크기, 설치 깊이, 차량 유형 및 전기 조건에 대한 16 가지 감도 수준을 제공합니다.자동 감수성 강화는 높은 차시 트럭과 긴 트레일러의 안정적인 탐지 유지에 도움이 됩니다., 4개의 선택 가능한 작동 주파수는 여러 개의 루프가 인근에 설치되어 있을 때 크로스 스톡을 줄이는 데 도움이 됩니다. 실용적인 DIP 스위치 설정, LED 상태 표시 및 리셋 기반 재정정으로,이 산업용 차량 문 루프 탐지기는 자동 개방을 위한 유연한 솔루션을 제공합니다., 열기 제어, 지연 폐쇄 및 신뢰할 수있는 차량 안전 모니터링.

• 115~2000μh 탐지 범위
  • 루프 탐지기는 15μH에서 2000μH까지 광범위한 탐지 범위를 지원하며, 다양한 교통 탐지 시나리오에서 다재다능한 응용을 위해 다양한 루프 크기와 구성을 수용합니다.넓은 탐지 범위는 우리의 루프 탐지기가 모든 종류의 차량을 탐지 할 수 있습니다오토바이, 자동차, 초장거리 트럭, 버스 등등.
• 2콤팩트 사이드
  • 콤팩트하고 잘 설계된 하우징은 특징과 기능에 대한 업계의 모든 요구 사항을 결합하여 이 탐지기를 기존 교통 탐지 시스템에 통합 할 수 있습니다.
• 3LED 진단 기능
  • 종합적인 진단 기능으로 루프 및 설치 문제와 LED를 통해 정확한 진단이 가능하며 최적의 성능을 보장하고 정지 시간을 줄입니다.
• 4선택 가능한 출석 시간
  • 현존 릴레이의 출력은 차량이 루프에 있는 동안 정해진 시간 (30분 이상) 에 감지 출력을 제한하도록 선택할 수 있으며, 교통 관리에 유연성을 제공합니다.
• 5루프 출현 시간
  • 인접한 루프 탐지기 사이의 간섭은 통합 표시를 통해 식별하고 주파수 설정을 조정하여 제거하여 신뢰할 수있는 작동을 보장 할 수 있습니다.
• 6. 두 개의 별도의 출력 릴레
  • 존재 리레 A: 존재 출력을 제공하며 0, 2, 5, 8, 10, 15, 20 또는 30 초로 확장 할 수 있으며 외부 10 차원 DIP 스위치로 프로그래밍 할 수 있습니다.
  • 펄스 릴레이 B: 외부 10 차원 DIP 스위치로 프로그래밍 할 수 있으며 존재, 입구에서 펄스, 출구에서 펄스 또는 실패 출력을 제공하여 탐지 유연성을 향상시킵니다.
• 7자동 감수성 강화 (ASB)
  • 이 기능은 차량을 감지할 때 자동으로 최대까지 감수성을 높여 큰 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 8자동 환경 유출 보상
  • 루프 감지기 (또는 다른 센서) 는 환경 조건의 변화에 자동으로 조정 및 캘리브레이션합니다.기상 및 환경 요인에도 불구하고 탐지 정확성과 안정성을 유지합니다..
• 910 디프 스위치
  • 껍질의 디프 스위치 디자인은 루프 탐지기의 설정이 쉽고 명확해지며 사용자에게 매우 편리합니다.사용자는 먼저 모든 기능을 설정하고 루프 탐지기를 설치할 수 있습니다.
• 10- 안티 크로스 스톡 간섭
  • 디프 스위치를 통해, 두 개의 루프 코일을 너무 가까이 설치하여 발생하는 교차 스톡 간섭을 방지하기 위해 루프 검출기의 주파수는 조정할 수 있습니다.

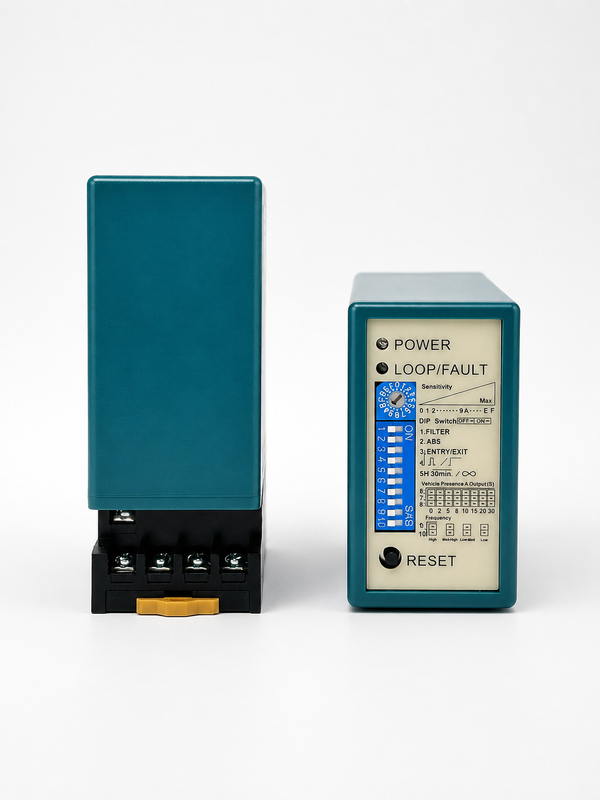

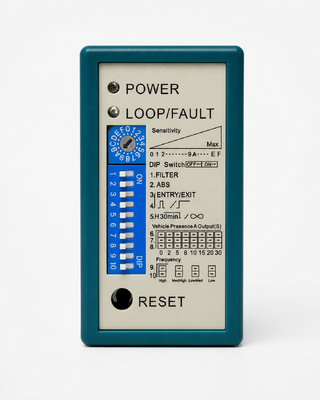

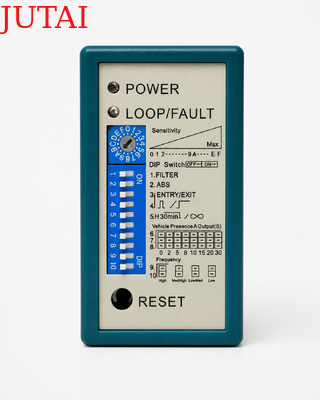

(1) 전력 LED: 빨간 전력 LED는 전원이 켜져 있음을 나타냅니다.

• LED 탐지: 연속적으로 켜져 있다: 차량 탐지를 나타낸다.
• 천천히 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
• 빠르게 깜박이는 것: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.

• 루프의 감수성은 "감수성"로 표시된 트림포트로 조절할 수 있다.사용자는 트림포트를 회전시켜서 16개의 다른 설정을 선택할 수 있습니다. 0은 가장 민감하지 않고 F는 가장 민감합니다..



1DIP 1 & DIP 2 특수 기능 설정

2DIP 3 & DIP 4 설정 릴레 B 출력

3. DIP 5 자동 재설정 설정

4. DIP 6 & DIP 7 & DIP 8 설정 릴레 A 지연

5. DIP 9 & DIP 10 설정 주파수 (40 K ~ 100 KHz).

• 응용 프로그램에서 두 개 이상의 루프 감지기와 감지 루프가 설치되어 있는 경우 set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).
• 리셋 버튼: 참고: LD-100은 디프 스위치에 설정 변경이 이루어질 때마다 리셋되어야 합니다.

• 탐지기를 날씨에 저항하는 가구에 설치하십시오.
• 검출기는 감지 루프에 가능한 한 가까이 있어야 합니다.
• 탐지기는 항상 강한 자기장으로부터 멀리 설치되어야 합니다.
• 고전압 전선을 루프 감지 장치 근처에 놓지 마십시오.
• 진동하는 물체에 탐지기를 설치하지 마십시오.

• 제어 상자가 루프에서 10 미터 이내에 설치되면, 정상적인 전선을 사용하여 제어 상자를 루프에 연결할 수 있습니다. 10 미터 이상에는 2 코어 보호 케이블이 필요합니다.제어장치와 루프 사이의 거리는 30m를 초과하지 않습니다..



루프는 "빨리 정착"하는 검은색 에포시 화합물 또는 뜨거운 비투멘 마스틱을 사용하여 도로 표면에 섞어 밀착됩니다.
