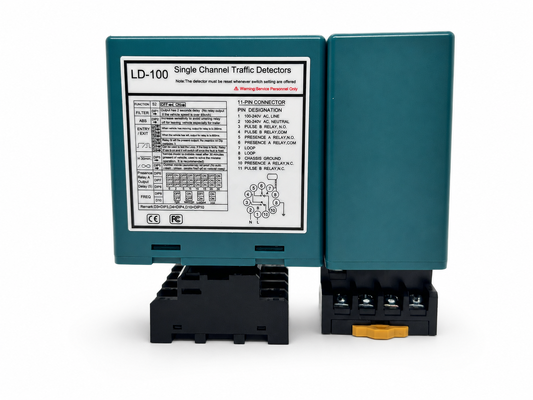

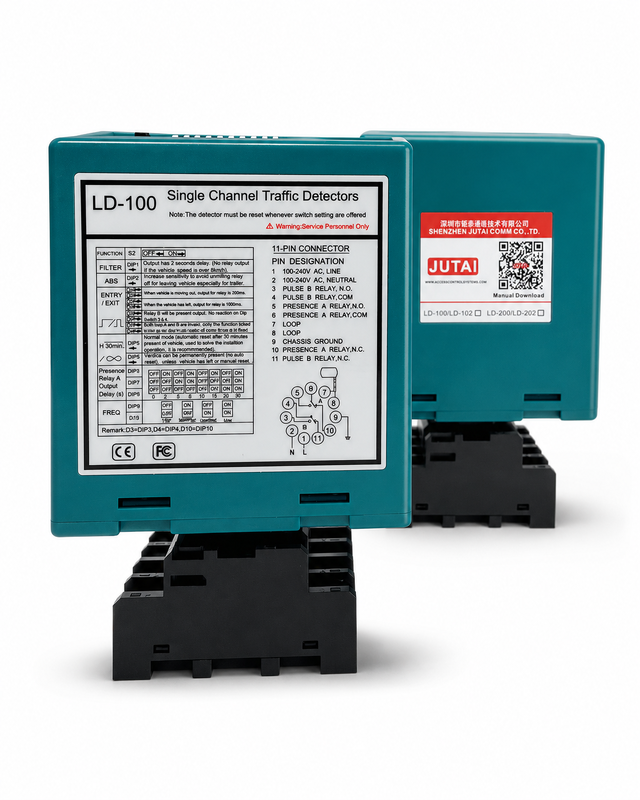

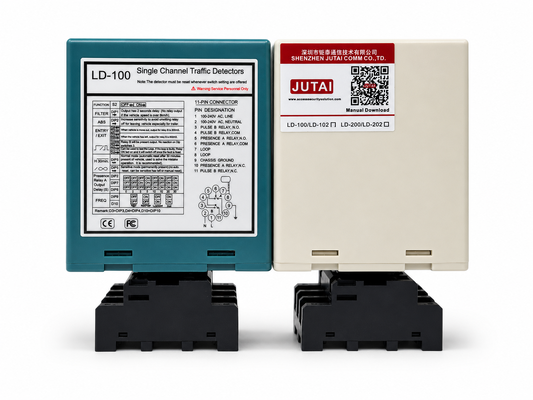

자동 게이트와 제어 차량 입구에 설계 이 인덕티브 루프 탐지기는 신뢰할 수 있는 차량 트리거, 게이트 열기 제어,도로에 탑재된 인덕션 루프를 통해 충돌 방지 안전차량이 탐지 영역에 들어갈 때, 탐지기는 루프 인덕턴스의 결과 변화를 식별하고 게이트 컨트롤러에 리레 신호를 전송합니다. 이것은 슬라이딩 게이트, 스윙 게이트,장벽문, 및 기타 자동 접근 장비는 수동 조작 또는 추가 차량 식별 장치가 필요하지 않고 열 수 있습니다.

탐지기는 입구 펄스, 출구 펄스, 그리고 연속적 존재 출력 모드를 지원합니다. 입구 펄스는 차량이 접근할 때 게이트를 활성화시킬 수 있고, 출구 펄스는 차량을 세는 것을 유발할 수 있습니다.카메라 캡처, 또는 차량이 출발한 후 하류 장비. 출현 모드에서는 차량이 루프 위에 있는 동안 릴레가 활성화됩니다.탐지 구역이 깨끗할 때까지 게이트가 열려 있어야 합니다.이 기능은 자동차, 트럭 또는 트레일러가 통과하는 동안 게이트가 닫히는 위험을 줄임으로써 충돌 방지 기능을 지원합니다.

차량이 입구 안에서 멈출 수 있거나 천천히 움직일 수 있는 장소에서 영구 차량 현존 모드가 가능합니다.출력은 시간 종료없이 활성화되고 차량이 루프를 떠난 후에 다시 설정됩니다.조정 가능한 릴레이 릴리스 지연 설정 0, 2, 5, 8, 10, 15, 20 및 30 초는 지연 된 폐쇄, 긴 차량, 밀접한 거리 교통에 추가 유연성을 제공합니다.접근 제어기 또는 경고 장치와 연동된 작동.

넓은 15~2000μH 인덕턴스 범위와 16 개의 선택 가능한 감도 레벨로, 검출기는 다양한 루프 크기, 설치 깊이, 사이트 조건 및 차량 유형에 적응할 수 있습니다.자동 감수성 증강은 트럭의 안정적인 탐지 유지에 도움이 됩니다.4개의 선택 가능한 작동 주파수는 여러 개의 루프가 가까이에 설치될 때 간섭을 줄이는 데도 도움이 됩니다.

이 자동 게이트 인덕티브 루프 탐지기는 12~24V AC/DC 및 100~240V AC 버전으로 제공됩니다.주차 시설, 및 산업 입구. 그것의 구성 가능한 출력 및 존재 기반 안전 제어 자동 게이트 열기, 신뢰할 수있는 열기 운영 및 차량 경로를 더 안전하게위한 실용적인 솔루션을 제공합니다..

• 115~2000μh 탐지 범위
  • 루프 탐지기는 15μH에서 2000μH까지 광범위한 탐지 범위를 지원하며, 다양한 교통 탐지 시나리오에서 다재다능한 응용을 위해 다양한 루프 크기와 구성을 수용합니다.넓은 탐지 범위는 우리의 루프 탐지기가 모든 종류의 차량을 탐지 할 수 있습니다오토바이, 자동차, 초장거리 트럭, 버스 등등.
• 2콤팩트 사이드

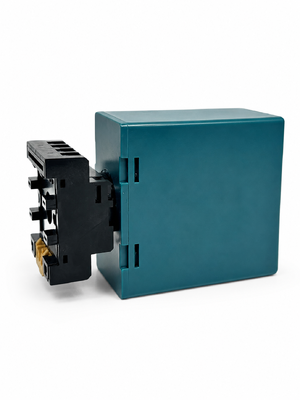

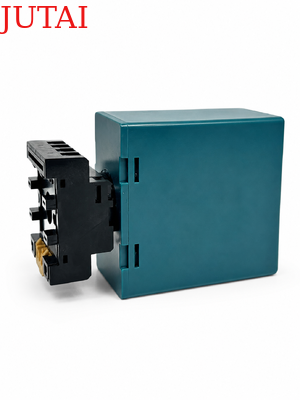

  • 콤팩트하고 잘 설계된 하우징은 특징과 기능에 대한 업계의 모든 요구 사항을 결합하여 이 탐지기를 기존 교통 탐지 시스템에 통합 할 수 있습니다.
• 3LED 진단 기능
  • 종합적인 진단 기능으로 루프 및 설치 문제와 LED를 통해 정확한 진단이 가능하며 최적의 성능을 보장하고 정지 시간을 줄입니다.
• 4선택 가능한 출석 시간
  • 현존 릴레이의 출력은 차량이 루프에 있는 동안 정해진 시간 (30분 이상) 에 감지 출력을 제한하도록 선택할 수 있으며, 교통 관리에 유연성을 제공합니다.
• 5루프 출현 시간
  • 인접한 루프 탐지기 사이의 간섭은 통합 표시를 통해 식별하고 주파수 설정을 조정하여 제거하여 신뢰할 수있는 작동을 보장 할 수 있습니다.
• 6. 두 개의 별도의 출력 릴레
  • 존재 리레 A: 존재 출력을 제공하며 0, 2, 5, 8, 10, 15, 20 또는 30 초로 확장 할 수 있으며 외부 10 차원 DIP 스위치로 프로그래밍 할 수 있습니다.
  • 펄스 릴레이 B: 외부 10 차원 DIP 스위치로 프로그래밍 할 수 있으며 존재, 입구에서 펄스, 출구에서 펄스 또는 실패 출력을 제공하여 탐지 유연성을 향상시킵니다.
• 7자동 감수성 강화 (ASB)
  • 이 기능은 차량을 감지할 때 자동으로 최대까지 감수성을 높여 큰 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 8자동 환경 유출 보상
  • 루프 감지기 (또는 다른 센서) 는 환경 조건의 변화에 자동으로 조정 및 캘리브레이션합니다.기상 및 환경 요인에도 불구하고 탐지 정확성과 안정성을 유지합니다..
• 910 디프 스위치

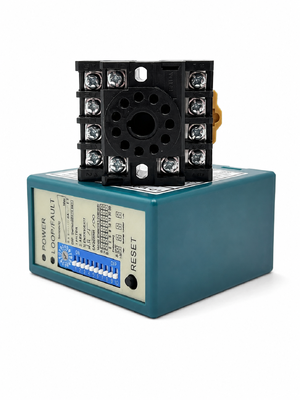

  • 껍질의 디프 스위치 디자인은 루프 탐지기의 설정이 쉽고 명확해지며 사용자에게 매우 편리합니다.사용자는 먼저 모든 기능을 설정하고 루프 탐지기를 설치할 수 있습니다.
• 10- 안티 크로스 스톡 간섭
  • 디프 스위치를 통해, 두 개의 루프 코일을 너무 가까이 설치하여 발생하는 교차 스톡 간섭을 방지하기 위해 루프 검출기의 주파수는 조정할 수 있습니다.

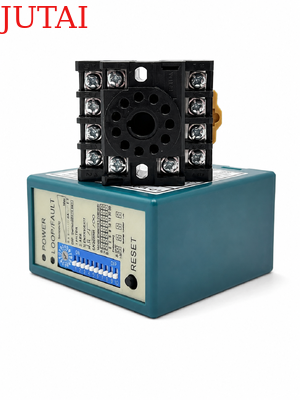

(1) 전력 LED: 빨간 전력 LED는 전원이 켜져 있음을 나타냅니다.

• LED 탐지: 연속적으로 켜져 있다: 차량 탐지를 나타낸다.
• 천천히 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
• 빠르게 깜박이는 것: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.

• 루프의 감수성은 "감수성"로 표시된 트림포트로 조절할 수 있다.사용자는 트림포트를 회전시켜서 16개의 다른 설정을 선택할 수 있습니다. 0은 가장 민감하지 않고 F는 가장 민감합니다..



1DIP 1 & DIP 2 특수 기능 설정

2DIP 3 & DIP 4 설정 릴레 B 출력

3. DIP 5 자동 재설정 설정

4. DIP 6 & DIP 7 & DIP 8 설정 릴레 A 지연

5. DIP 9 & DIP 10 설정 주파수 (40 K ~ 100 KHz).

• 응용 프로그램에서 두 개 이상의 루프 감지기와 감지 루프가 설치되어 있는 경우 set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).
• 리셋 버튼: 참고: LD-100은 디프 스위치에 설정 변경이 이루어질 때마다 리셋되어야 합니다.

• 탐지기를 날씨에 저항하는 가구에 설치하십시오.
• 검출기는 감지 루프에 가능한 한 가까이 있어야 합니다.
• 탐지기는 항상 강한 자기장으로부터 멀리 설치되어야 합니다.
• 고전압 전선을 루프 감지 장치 근처에 놓지 마십시오.
• 진동하는 물체에 탐지기를 설치하지 마십시오.

• 제어 상자가 루프에서 10 미터 이내에 설치되면, 정상적인 전선을 사용하여 제어 상자를 루프에 연결할 수 있습니다. 10 미터 이상에는 2 코어 보호 케이블이 필요합니다.제어장치와 루프 사이의 거리는 30m를 초과하지 않습니다..



루프는 "빨리 정착"하는 검은색 에포시 화합물 또는 뜨거운 비투멘 마스틱을 사용하여 도로 표면에 섞어 밀착됩니다.
