• 1. 15-2000 μH 감지 범위
  • 루프 검지기는 15μH에서 2000μH까지 넓은 감지 범위를 지원하여 다양한 루프 크기와 구성을 수용하여 다양한 교통 감지 시나리오에서 다용도로 활용할 수 있습니다. 넓은 감지 범위 덕분에 루프 검지기는 오토바이, 자동차, 초장축 트럭, 버스 등 모든 종류의 차량을 감지할 수 있습니다.

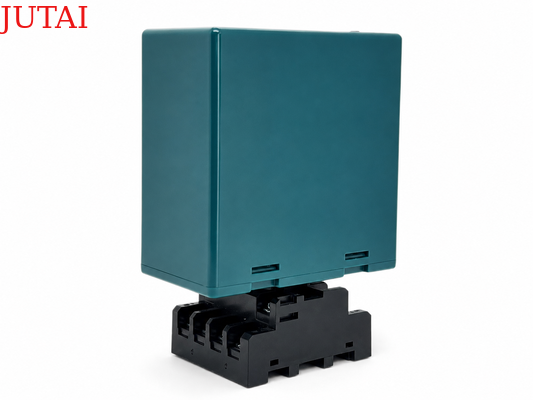

• 2. 컴팩트한 측면
  • 컴팩트하고 잘 설계된 하우징은 기능 및 성능에 대한 모든 산업 요구 사항을 통합하여 이 검지기를 기존의 모든 교통 감지 시스템에 통합할 수 있습니다.
• 3. LED 진단 기능
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단하고 LED를 통해 표시하여 최적의 성능을 보장하고 다운타임을 줄입니다.
• 4. 선택 가능한 감지 시간
  • 감지 릴레이의 출력은 차량이 루프에 머무르는 동안 고정된 시간(30분 이상)으로 감지 출력을 제한하도록 선택할 수 있어 교통 관리에 유연성을 제공합니다.
• 5. 루프 감지 시간
  • 인접한 루프 검지기 간의 간섭은 통합 표시를 통해 식별될 수 있으며 주파수 설정을 조정하여 제거할 수 있어 안정적인 작동을 보장합니다.
• 6. 두 개의 별도 출력 릴레이
  • 감지 릴레이 A: 감지 출력을 제공하며 0, 2, 5, 8, 10, 15, 20 또는 30초 동안 확장할 수 있으며 외부 10방향 DIP 스위치로 프로그래밍 가능합니다.
  • 펄스 릴레이 B: 외부 10방향 DIP 스위치로 프로그래밍 가능하며, 감지, 진입 시 펄스, 진출 시 펄스 또는 오류 출력을 제공하여 감지 유연성을 향상시킵니다.
• 7. 자동 감도 부스트(ASB)
  • 이 기능은 차량 감지 시 감도를 자동으로 최대치로 높여 대형 트럭-트레일러 조합 및 높은 차체의 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 8. 자동 환경 드리프트 보상
  • 루프 검지기(또는 기타 센서)는 환경 조건의 변화에 자동으로 조정 및 보정되어 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.
• 9. 10개의 DIP 스위치
  • 쉘의 DIP 스위치 디자인은 루프 검지기 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 사용자 친화적입니다. 사용자는 모든 기능을 설정한 후 루프 검지기를 설치할 수 있습니다.
• 10. 누화 간섭 방지.
  • DIP 스위치를 통해 루프 검지기의 주파수를 조정하여 두 개의 루프 코일이 너무 가깝게 설치되어 발생하는 누화 간섭을 방지할 수 있습니다.

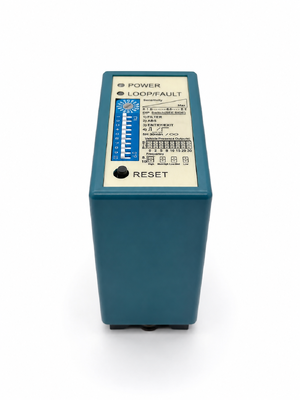

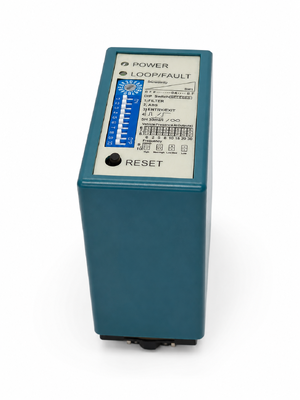

(1)전원 LED: 빨간색 전원 LED는 '전원 켜짐'을 나타냅니다.

• 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프 단락 또는 루프 후 회전 수가 부족함을 나타냅니다.
• 빠르게 깜박임: 루프 개방 또는 루프 후 회전 수가 너무 많음을 나타냅니다.

• 루프의 감도는 '감도'라고 표시된 트리머로 조정할 수 있습니다. 사용자는 트리머를 돌려 0(가장 낮은 감도)에서 'F'(가장 높은 감도)까지 16가지 설정을 선택할 수 있습니다.

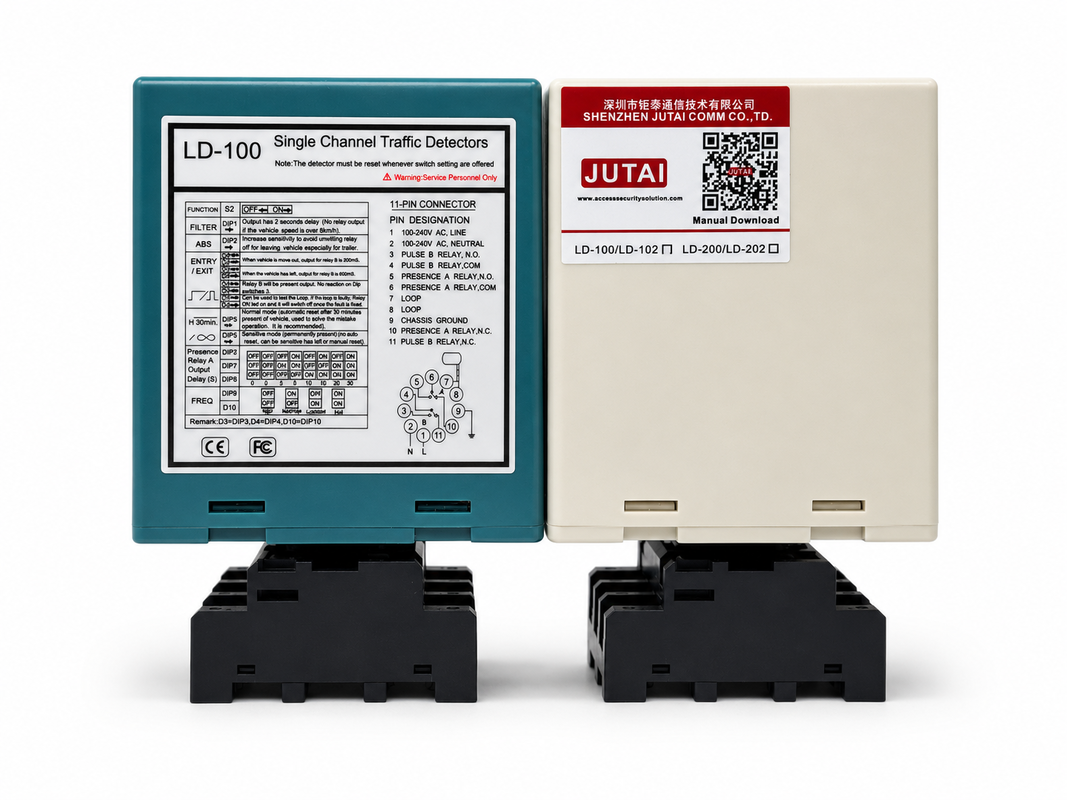

1. DIP 1 및 DIP 2 설정 특수 기능

2. DIP 3 및 DIP 4 설정 릴레이 B 출력

3. DIP 5 설정 자동 재설정

4. DIP 6, DIP 7, DIP 8 설정 릴레이 A 지연

5. DIP 9 및 DIP 10 설정 주파수 (40K ~ 100KHz). 간섭 방지에 사용

• 두 개 이상의 루프 검지기 및 감지 루프가 설치된 애플리케이션에서는 한 검지기를 고주파로, 다른 검지기를 저주파로 설정하여 두 시스템 간의 누화 효과를 최소화합니다(감지 루프 및 검지기는 최소 2m 이상 떨어져 있어야 합니다).

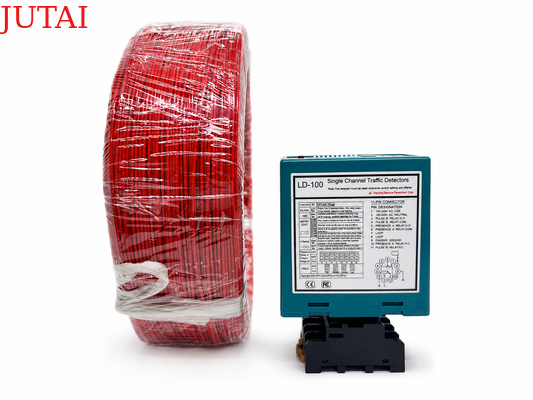

• 재설정 버튼: 참고: DIP 스위치 설정을 변경할 때마다 LD-100을 재설정해야 합니다.

• 검지기는 방수 하우징에 설치하십시오.
• 검지기는 감지 루프에 최대한 가깝게 설치해야 합니다.
• 검지기는 항상 강한 자기장에서 멀리 떨어진 곳에 설치해야 합니다.
• 고전압 전선을 루프 검지기 근처에서 실행하지 마십시오.
• 진동하는 물체에 검지기를 설치하지 마십시오.

• 제어 상자가 루프에서 10미터 이내에 설치된 경우, 제어 상자와 루프를 연결하는 데 일반 전선을 사용할 수 있습니다. 10미터 이상은 2심 차폐 케이블을 사용해야 합니다. 제어 상자와 루프 사이의 거리는 30미터를 초과하지 마십시오.



루프는 도로 표면과 조화되도록 '빠른 경화' 검은색 에폭시 화합물 또는 뜨거운 비투멘 매스틱을 사용하여 밀봉됩니다.
