• 1. 15-2000 μH 감지 범위
  • 루프 검지기는 15μH에서 2000μH까지 넓은 감지 범위를 지원하여 다양한 루프 크기와 구성을 수용하여 다양한 교통 감지 시나리오에서 다용도로 사용할 수 있습니다. 넓은 감지 범위 덕분에 루프 검지기는 오토바이, 자동차, 초장축 트럭, 버스 등 모든 종류의 차량을 감지할 수 있습니다.
• 2. 컴팩트한 측면
  • 컴팩트하고 잘 설계된 하우징은 기능 및 성능에 대한 모든 산업 요구 사항을 결합하여 이 검지기를 기존 교통 감지 시스템에 통합할 수 있습니다.
• 3. LED 진단 기능
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단하고 LED를 통해 표시하여 최적의 성능을 보장하고 가동 중지 시간을 줄입니다.
• 4. 선택 가능한 존재 시간
  • 존재 릴레이의 출력은 차량이 루프에 있는 동안 감지 출력을 고정 시간(30분 이상)으로 제한하도록 선택할 수 있어 교통 관리에 유연성을 제공합니다.
• 5. 루프 존재 시간
  • 인접한 루프 검지기 간의 간섭은 통합 표시를 통해 식별할 수 있으며 주파수 설정을 조정하여 제거할 수 있어 안정적인 작동을 보장합니다.
• 6. 두 개의 별도 출력 릴레이
  • 존재 릴레이 A: 존재 출력을 제공하며 외부 10방향 DIP 스위치로 프로그래밍 가능하며 0, 2, 5, 8, 10, 15, 20 또는 30초 동안 확장할 수 있습니다.
  • 펄스 릴레이 B: 외부 10방향 DIP 스위치로 프로그래밍 가능하며, 존재, 진입 시 펄스, 퇴장 시 펄스 또는 실패 출력을 제공하여 감지 유연성을 향상시킵니다.
• 7. 자동 감도 부스트(ASB)
  • 이 기능은 차량 감지 시 감도를 자동으로 최대치로 높여 대형 트럭-트레일러 조합 및 고상 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 8. 자동 환경 드리프트 보상
  • 루프 검지기(또는 기타 센서)는 환경 조건의 변화에 자동으로 조정 및 보정되어 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.
• 9. 10개의 DIP 스위치
  • 쉘의 DIP 스위치 디자인은 루프 검지기 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 사용자 친화적입니다. 사용자는 모든 기능을 먼저 설정한 후 루프 검지기를 설치할 수 있습니다.
• 10. 크로스토크 간섭 방지.
  • DIP 스위치를 통해 루프 검지기의 주파수를 조정하여 두 개의 루프 코일이 너무 가까이 설치되어 발생하는 크로스토크 간섭을 방지할 수 있습니다.

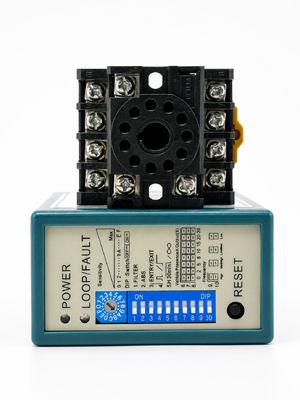

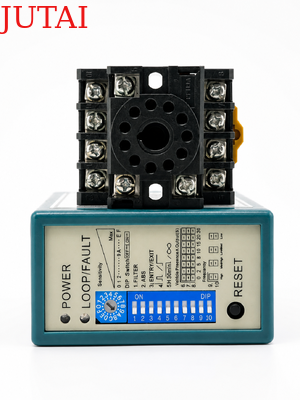

(1) 전원 LED: 빨간색 전원 LED는 "전원 켜짐"을 나타냅니다.

• 감지 LED: 연속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프 단락 또는 루프 후 권선 수가 부족함을 나타냅니다.
• 빠르게 깜박임: 루프 개방 또는 루프 후 권선 수가 너무 많음을 나타냅니다.

• 루프의 감도는 "감도"라고 표시된 트리머로 조정할 수 있습니다. 사용자는 트리머를 돌려 0(가장 둔감)부터 "F"(가장 민감)까지 16가지 설정을 선택할 수 있습니다.



1. DIP 1 및 DIP 2 설정 특수 기능

2. DIP 3 및 DIP 4 설정 릴레이 B 출력

3. DIP 5 설정 자동 재설정

4. DIP 6, DIP 7 및 DIP 8 설정 릴레이 A 지연

5. DIP 9 및 DIP 10 설정 주파수 (40K ~ 100KHz). 간섭 방지에 사용

• 두 개 이상의 루프 검지기 및 감지 루프가 설치된 애플리케이션에서는 한 검지기를 고주파로, 다른 검지기를 저주파로 설정하여 두 시스템 간의 크로스토크 효과를 최소화합니다(감지 루프와 검지기는 최소 2m 이상 떨어져 있어야 합니다).
• 재설정 버튼: 참고: DIP 스위치 설정을 변경할 때마다 LD-100을 재설정해야 합니다.

• 검지기는 방수 하우징에 설치하십시오.
• 검지기는 감지 루프에 최대한 가깝게 설치해야 합니다.
• 검지기는 항상 강한 자기장에서 멀리 떨어진 곳에 설치해야 합니다.
• 고전압 전선을 루프 검지기 근처에서 실행하지 마십시오.
• 진동하는 물체에 검지기를 설치하지 마십시오.

• 제어 상자가 루프에서 10미터 이내에 설치된 경우 일반 전선을 사용하여 제어 상자와 루프를 연결할 수 있습니다. 10미터 이상인 경우 2코어 차폐 케이블을 사용해야 합니다. 제어 상자와 루프 사이의 거리는 30미터를 초과하지 마십시오.



루프는 도로 표면과 조화되도록 "빠른 설정" 검은색 에폭시 화합물 또는 뜨거운 비투멘 매스틱을 사용하여 밀봉됩니다.
