본 주차장 입출구용 이중 채널 루프 감지기 (차량 방향 인식 기능 포함)은 단순한 존재 감지를 넘어 신뢰할 수 있는 차량 이동 분석이 필요한 출입 지점을 위해 개발되었습니다. CH1 및 CH2를 통해 두 개의 유도 루프를 모니터링함으로써, 루프가 활성화되는 순서에 따라 차량이 진입하는지 또는 나가는지를 판단합니다. 이 방향성 로직은 주차장 입구, 출구 차선, 차단기 게이트, 통행료 징수 차선, 산업용 진입 도로 및 기타 양방향 교통 애플리케이션에 특히 유용합니다. 여섯 가지 선택 가능한 작동 모드를 통해 감지기는 방향 기반 제어, 독립적인 이중 루프 존재 감지, 진입 펄스 출력 또는 출구 펄스 출력을 수행할 수 있으며, 각 채널에 대한 별도의 릴레이 출력은 주차 관제기, 차단기 게이트 시스템, 차량 계수 장치, 신호등 및 기타 외부 제어 장비와의 간편한 연결을 제공합니다.

다양한 현장 조건에서 안정적인 감지를 유지하기 위해, 감지기는 두 채널 모두에 대해 독립적인 8단계 감도 조절, 네 가지 선택 가능한 작동 주파수, 그리고 넓은 20~2000 μH 루프 인덕턴스 범위를 제공합니다. 주파수 선택은 여러 루프가 근처에 설치될 때 누화를 최소화하는 데 도움이 되며, 자동 감도 부스트(ASB)는 트럭, 트레일러, 연결 차량 및 높은 차체 차량에 대한 감지 연속성을 향상시킵니다. 영구 존재 및 자동 재설정 옵션은 단기 통행 감지 및 장시간 차량 점유 모두에 적합하며, 전용 CH1/CH2 LED 표시등은 설치 중 상태 모니터링 및 루프 고장 진단을 단순화합니다. LD-200 100~240 VAC 및 LD-202 12~24 V 버전으로 제공되는 이 이중 채널 차량 루프 감지기는 현대적인 주차 출입 제어, 차량 방향 관리 및 지능형 교통 자동화를 위한 유연한 솔루션을 제공합니다.

• 1. 15-2000 μH 감지 범위
  • 루프 감지기는 15μH에서 2000μH까지 넓은 감지 범위를 지원하여 다양한 루프 크기와 구성을 수용하며, 다양한 교통 감지 시나리오에서 다용도로 활용할 수 있습니다.
  • 넓은 감지 범위 덕분에 당사의 루프 감지기는 오토바이, 자동차, 초장축 트럭, 버스 등 모든 종류의 차량을 감지할 수 있습니다.
• 2. 컴팩트한 측면
  • 컴팩트하고 잘 설계된 하우징은 기능 및 성능에 대한 모든 산업 요구 사항을 통합하여 이 감지기를 기존의 모든 교통 감지 시스템에 통합할 수 있습니다.
• 3. 진단 기능 및 LED 표시
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단하고 LED 상태를 통해 표시하여 최적의 성능을 보장하고 다운타임을 줄입니다.
• 4. 선택 가능한 존재 시간
  • 차량이 루프에 머무르는 동안 감지 출력을 고정 시간(30분 이상)으로 제한하도록 존재 릴레이 출력을 선택할 수 있어 교통 관리에 유연성을 제공합니다.
• 5. 자동 감도 부스트(ASB)
  • 이 기능은 차량 감지 시 감도를 자동으로 최대치로 높여 대형 트럭-트레일러 조합 및 높은 차체 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 6. 자동 환경 드리프트 보상
  • 루프 감지기(또는 기타 센서)는 환경 변화에 자동으로 조정 및 보정되어, 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.
• 7. 17개의 딥 스위치 설정
  • 쉘에 있는 딥 스위치 디자인은 루프 감지기 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 친숙합니다. 사용자는 모든 기능을 설정한 후 루프 감지기를 설치할 수 있습니다.
• 8. 이중 채널 협력 또는 독립 작동
  • 이중 채널 루프 감지기는 두 개의 단일 채널 버전으로 사용할 수 있으며, 두 개의 독립적인 감지 채널을 지원합니다.
  • 또한 여러 루프의 동시 모니터링을 허용하며, 루프 감지기는 단일 채널 애플리케이션에서 방향을 인식할 수 있는 능력을 갖추고 있어 차량 감지의 유연성과 정확성을 향상시킵니다.
• 9. 누화 간섭 방지.
  • 딥 스위치를 통해 루프 감지기의 주파수를 조정하여 두 개의 루프 코일이 너무 가까이 설치되어 발생하는 누화 간섭을 방지할 수 있습니다.

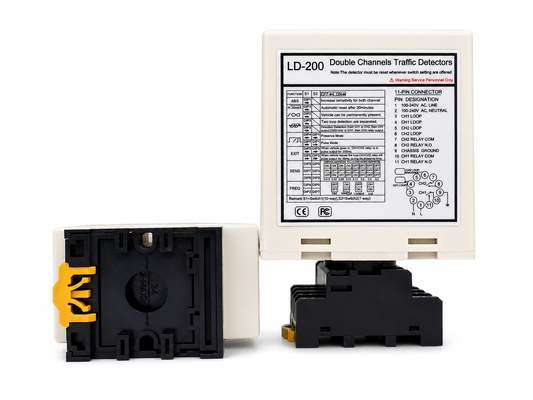

LD-200 시리즈 감지기는 다음 모드 중 하나로 구성할 수 있습니다:

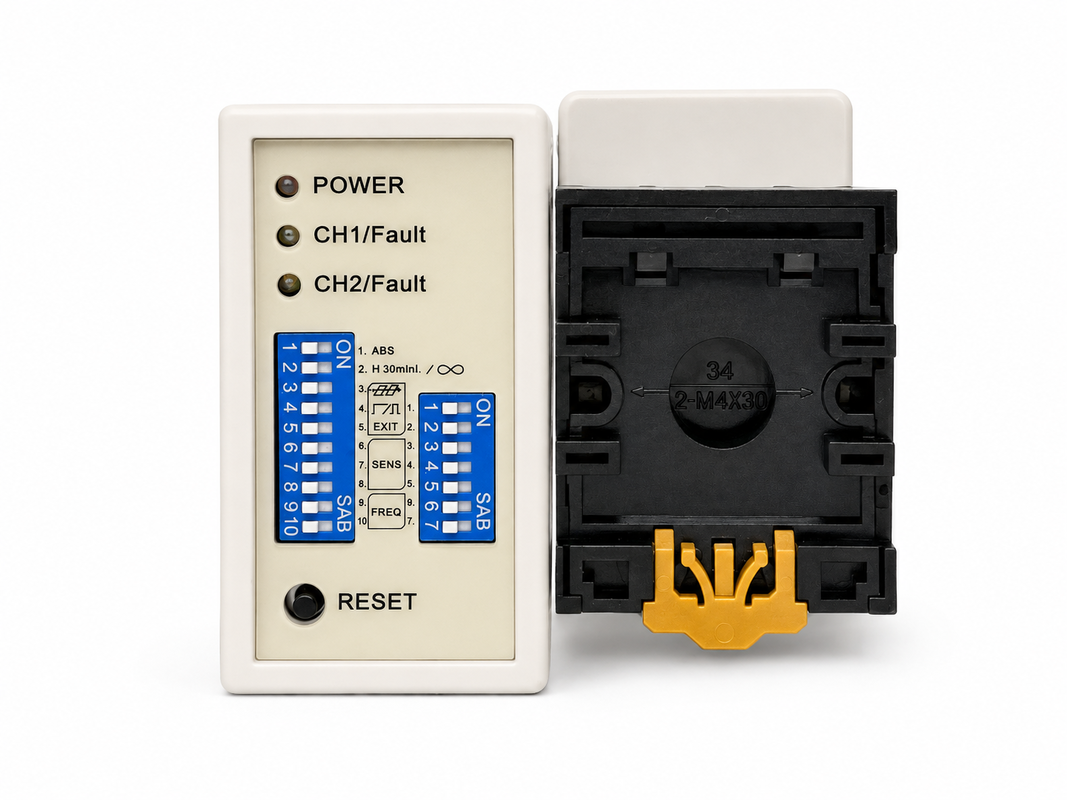

• CH1 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프가 단락되었거나 루프 후 권선 수가 부족함을 나타냅니다.
• 빠르게 깜박임: 루프가 개방되었거나 루프 후 권선 수가 너무 많음을 나타냅니다.
• CH2 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프가 단락되었거나 루프 후 권선 수가 부족함을 나타냅니다.
• 빠르게 깜박임: 루프가 개방되었거나 루프 후 권선 수가 너무 많음을 나타냅니다.

• 루프의 감도와 주파수는 7방향 딥 스위치 및 10방향 딥 스위치 설정을 통해 조정할 수 있습니다.
• 사용자는 아래 딥 스위치 설정 표에 따라 딥 스위치 설정을 변경하여 8가지 다른 설정을 선택할 수 있습니다. 딥 스위치 6, 7, 8은 CH1 감도 선택용이며, 0.8이 가장 낮은 감도이고 0.015가 가장 높은 감도입니다.
• 딥 스위치 3, 4, 5는 CH2 감도 선택용이며, 0.8이 가장 낮은 감도이고 0.015가 가장 높은 감도입니다.

• (스위치 1) DIP1 & DIP2 트레일러용 특수 감도 증가 (양쪽 채널)

(스위치1=S1) D3, D4, D5 및 (스위치2=S2) D1, D2 설정 특수 기능(모드1,2,3 방향 감지. 모드4,5,6 일반 모드, 두 루프 감지가 분리됨.)

(스위치1=S1) D6 & D7 & D8 및 (스위치2=S2) D3 & D4 & D5 설정 CH1 및 CH2 감도 선택. (8단계 선택)

(스위치1=S1) D9 & D10 및 (스위치2=S2) D6, D7 설정 주파수 (20K ~ 100KHz).

리셋 버튼: 참고: 딥 스위치 설정을 변경할 때마다 LD-200을 재설정해야 합니다.

루프는 도로 표면과 조화되도록 "퀵셋" 검은색 에폭시 컴파운드 또는 뜨거운 비투멘 매스틱을 사용하여 밀봉됩니다.

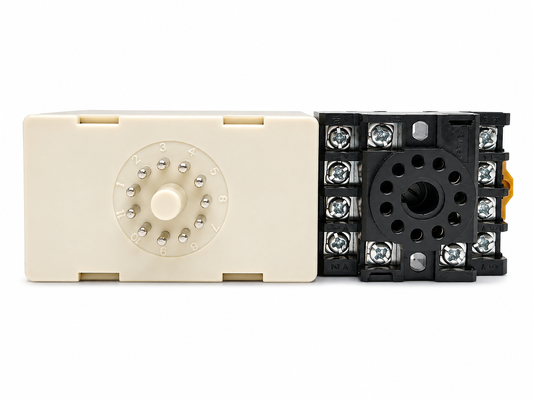

설치 시 제품 플러그와 소켓을 수직 방향으로 유지하십시오.
