이 정확한 출입 통제를 위한 듀얼 채널 차량 루프 감지기 (6가지 작동 모드)는 기존 단일 루프 감지기보다 유연한 차량 감지 로직이 필요한 주차 시설 및 출입 통제 프로젝트를 위해 설계되었습니다. CH1 및 CH2를 통해 작동하는 두 개의 감지 채널을 통해 장치는 루프 활성화 순서를 분석하여 차량 이동을 결정하고 다양한 교통 시나리오에 적합한 릴레이 응답을 제공할 수 있습니다. 선택 가능한 6가지 작동 모드는 방향 감지, 독립적인 존재 감지, 차량 진입 펄스 및 차량 진출 펄스 기능을 포함하여 하나의 감지기가 주차장 입구, 출구 차선, 차단기 게이트, 슬라이딩 게이트, 요금소, 산업 출입 지점 및 차량 계수 시스템에 적응할 수 있도록 합니다. 독립적인 채널 출력은 주차 컨트롤러, 게이트 작동기, 경고 장치 및 기타 교통 자동화 장비와의 통합을 더욱 용이하게 합니다.

다양한 도로 레이아웃 및 차량 유형에 대해 감지기는 독립적인 8단계 감도 조정, 4가지 선택 가능한 주파수 설정 및 20~2000 μH 루프 인덕턴스 범위를 제공하여 설치자가 루프 구성 및 현장 조건에 따라 각 채널을 최적화할 수 있습니다. 내장된 자동 감도 부스트(ASB) 기능은 트럭, 트레일러 및 높은 차체의 차량을 지속적으로 감지하도록 개선하며, 영구적인 존재 감지 및 자동 재설정 설정은 장기 주차 또는 고속 교통 애플리케이션에 추가적인 유연성을 제공합니다. CH1 및 CH2 LED 표시등은 차량 존재 및 루프 오류에 대한 명확한 시각적 피드백을 제공하며, DIP 스위치 구성을 통해 시운전 중에 작동 모드, 감도 및 주파수를 신속하게 조정할 수 있습니다. LD-200 100-240 VAC 및 LD-202 12-24 V 버전으로 제공되는 이 듀얼 채널 차량 루프 감지기는 정확한 출입 통제 및 현대적인 주차 자동화를 위한 실용적이고 안정적인 솔루션을 제공합니다.

• 1. 15-2000 μH 감지 범위
  • 루프 감지기는 15μH에서 2000μH까지 넓은 감지 범위를 지원하여 다양한 루프 크기 및 구성을 수용하여 다양한 교통 감지 시나리오에서 다용도로 활용할 수 있습니다.
  • 넓은 감지 범위 덕분에 루프 감지기는 오토바이, 자동차, 초장축 트럭, 버스 등 모든 종류의 차량을 감지할 수 있습니다.
• 2. 컴팩트한 측면
  • 컴팩트하고 잘 설계된 하우징은 기능 및 성능에 대한 모든 산업 요구 사항을 통합하여 이 감지기를 기존 교통 감지 시스템에 통합할 수 있습니다.
• 3. 진단 기능 및 LED 표시
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단하고 LED 상태를 통해 표시하여 최적의 성능을 보장하고 다운타임을 줄입니다.
• 4. 선택 가능한 존재 시간
  • 존재 릴레이 출력은 차량이 루프에 있는 동안 감지 출력을 고정 시간(30분 이상)으로 제한하도록 선택할 수 있어 교통 관리에 유연성을 제공합니다.
• 5. 자동 감도 부스트(ASB)
  • 이 기능은 차량 감지 시 감도를 자동으로 최대치로 높여 대형 트럭-트레일러 조합 및 높은 차체의 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 6. 자동 환경 드리프트 보상
  • 루프 감지기(또는 기타 센서)는 환경 조건의 변화에 따라 자동으로 조정 및 보정되어 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.
• 7. 17개의 DIP 스위치 설정
  • 쉘의 DIP 스위치 디자인은 루프 감지기 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 사용자 친화적입니다. 사용자는 모든 기능을 설정한 후 루프 감지기를 설치할 수 있습니다.
• 8. 듀얼 채널 협력 또는 독립 작동
  • 듀얼 채널 루프 감지기는 두 개의 단일 채널 버전으로 사용할 수 있으며, 두 개의 독립적인 감지 채널을 지원합니다.
  • 또한 여러 루프를 동시에 모니터링할 수 있으며, 루프 감지기는 단일 채널 애플리케이션에서 방향을 인식할 수 있어 차량 감지의 유연성과 정확성을 향상시킵니다.
• 9. 교차 간섭 방지.
  • DIP 스위치를 통해 루프 감지기의 주파수를 조정하여 두 개의 루프 코일을 너무 가깝게 설치하여 발생하는 교차 간섭을 방지할 수 있습니다.

LD-200 시리즈 감지기는 다음 모드 중 하나로 구성할 수 있습니다.

• CH1 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프가 단락되었거나 루프 후 감김 횟수가 부족함을 나타냅니다.
• 빠르게 깜박임: 루프가 개방되었거나 루프 후 감김 횟수가 너무 많음을 나타냅니다.
• CH2 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프가 단락되었거나 루프 후 감김 횟수가 부족함을 나타냅니다.
• 빠르게 깜박임: 루프가 개방되었거나 루프 후 감김 횟수가 너무 많음을 나타냅니다.

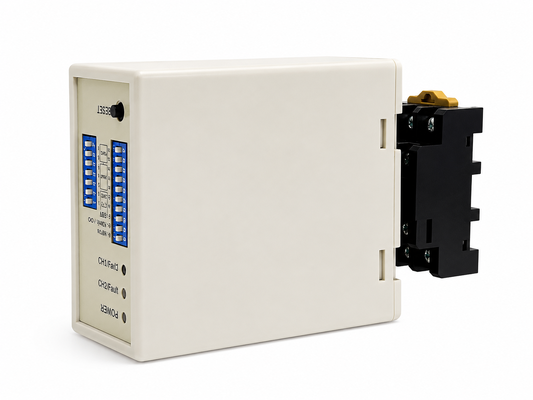

• 루프의 감도와 주파수는 7방향 DIP 스위치 및 10방향 DIP 스위치 설정을 통해 조정할 수 있습니다.
• 사용자는 아래 DIP 스위치 설정 표에 따라 DIP 스위치 설정을 변경하여 8가지 다른 설정을 선택할 수 있습니다. DIP 스위치 6, 7, 8은 CH1 감도 선택용이며, 0.8이 가장 낮은 감도이고 0.015가 가장 높은 감도입니다.
• DIP 스위치 3, 4, 5는 CH2 감도 선택용이며, 0.8이 가장 낮은 감도이고 0.015가 가장 높은 감도입니다.

• (스위치 1) DIP1 및 DIP2 트레일러용 특수 감도 증가 (양 채널)

(스위치1=S1) D3, D4, D5 및 (스위치2=S2) D1, D2 설정 특수 기능(모드 1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드, 두 루프 감지는 분리됨.)

(스위치1=S1) D6, D7, D8 및 (스위치2=S2) D3, D4, D5 설정 CH1 및 CH2 감도 선택. (8단계 선택)

(스위치1=S1) D9, D10 및 (스위치2=S2) D6, D7 설정 주파수 (20K ~ 100KHz).

리셋 버튼: 참고: DIP 스위치 설정을 변경할 때마다 LD-200을 재설정해야 합니다.

루프는 도로 표면과 조화되도록 "퀵셋" 검은색 에폭시 컴파운드 또는 뜨거운 비투멘 매스틱을 사용하여 밀봉됩니다.

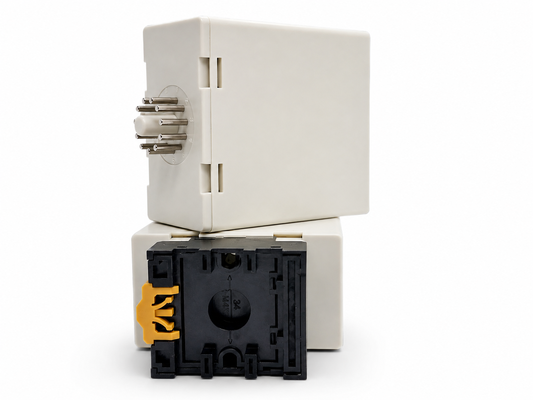

설치 시 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

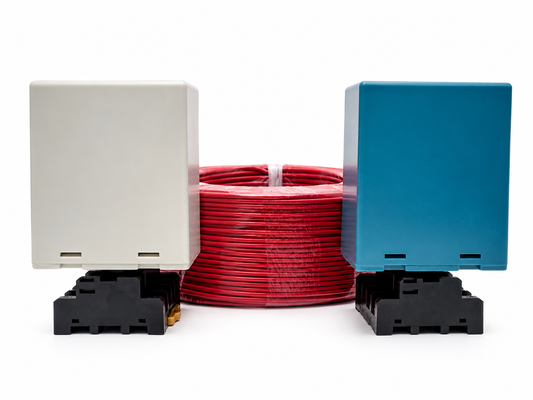

LD-100	LD-102	LD-200	LD-202	JTHT-11
단일 채널 100-240 V AC	단일 채널 12-24 V AC/DC	듀얼 채널 100-240 V AC	듀얼 채널 12-24 V AV/DC	루프 케이블 305m 테플론 코일
LCR-MT
멀티미터
