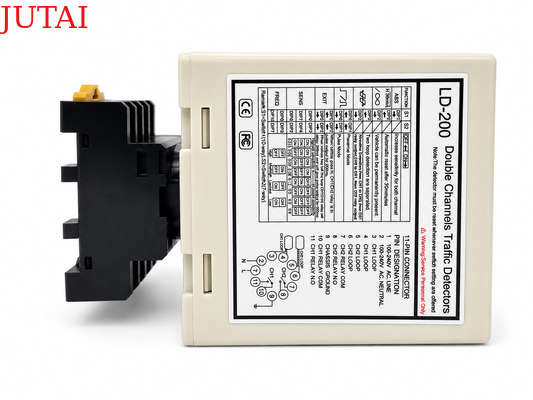

본 주차 차단기용 8단계 감도 조절 듀얼 채널 루프 감지기는 자동 주차 입출구에서 정밀한 차량 감지를 제공하도록 설계되었습니다. 두 개의 감지 채널인 CH1과 CH2는 별도의 유도 루프를 모니터링할 수 있으며, 차량 방향 인식을 위해 독립적으로 또는 조정된 듀얼 루프 모드로 작동할 수 있습니다. 선택 가능한 0.015% ~ 0.8%의 8단계 감도 범위를 통해 각 채널을 다양한 루프 크기, 도로 조건 및 차량 유형에 맞게 미세 조정할 수 있어 승용차, 트럭, 트레일러 및 기타 차량에 안정적으로 응답할 수 있습니다. 차량 존재, 진입 펄스, 진출 펄스 및 방향 감지를 위한 여러 출력 모드를 통해 주차 차단기, 액세스 컨트롤러, 티켓 발권 장비 및 차량 관리 시스템에 안정적인 트리거 신호를 공급할 수 있습니다.

여러 루프가 서로 가까이 배치된 설치의 경우, 본 감지기는 4가지 조절 가능한 작동 주파수를 CH1 및 CH2에 제공하여 루프 간 간섭을 줄이고 안정적인 작동을 유지하는 데 도움이 됩니다. 자동 감도 부스트(ASB)는 트레일러 및 높은 차체의 차량에 대한 감지 연속성을 향상시키는 반면, 영구 존재 및 자동 재설정 설정은 다양한 주차 제어 전략에 대한 유연성을 제공합니다. 독립 채널 릴레이, 명확한 LED 상태 및 오류 표시, DIP 스위치 프로그래밍, 넓은 20~2000 μH 루프 인덕턴스 범위는 시운전 및 유지 보수를 단순화합니다. 100~240 VAC 입력의 LD-200 및 12~24 V 입력의 LD-202로 제공되는 이 듀얼 채널 주차 루프 감지기는 차단기 자동화, 차량 입출고 관리, 주차 접근 제어 및 기타 지능형 차량 감지 응용 분야에 실용적인 솔루션입니다.

• 1. 15-2000 μH 감지 범위
  • 루프 감지기는 15 μH에서 2000 μH까지 넓은 감지 범위를 지원하여 다양한 루프 크기와 구성을 수용하여 다양한 교통 감지 시나리오에서 다용도로 응용할 수 있습니다.
  • 넓은 감지 범위 덕분에 당사의 루프 감지기는 오토바이, 자동차, 초장축 트럭, 버스 등 모든 종류의 차량을 감지할 수 있습니다.
• 2. 컴팩트한 측면
  • 컴팩트하고 잘 설계된 하우징은 기능 및 성능에 대한 모든 산업 요구 사항을 통합하여 이 감지기를 기존 교통 감지 시스템에 통합할 수 있습니다.
• 3. 진단 기능 및 LED 표시
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단하고 LED 상태를 통해 표시하여 최적의 성능을 보장하고 다운타임을 줄입니다.
• 4. 선택 가능한 존재 시간
  • 존재 릴레이의 출력은 차량이 루프에 있는 동안 감지 출력을 고정 시간(30분 이상)으로 제한하도록 선택할 수 있어 교통 관리에 유연성을 제공합니다.
• 5. 자동 감도 부스트(ASB)
  • 이 기능은 차량 감지 시 감도를 최대치로 자동 부스트하여 대형 트럭-트레일러 조합 및 높은 차체의 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 6. 자동 환경 드리프트 보상
  • 루프 감지기(또는 기타 센서)는 환경 조건의 변화에 따라 자동으로 조정 및 보정되어 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.
• 7. 17개의 DIP 스위치 설정
  • 쉘의 DIP 스위치 디자인은 루프 감지기 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 사용자 친화적입니다. 사용자는 모든 기능을 설정한 후 루프 감지기를 설치할 수 있습니다.
• 8. 듀얼 채널 협력 또는 독립 작동
  • 듀얼 채널 루프 감지기는 두 개의 단일 채널 버전으로 사용할 수 있으며, 두 개의 독립적인 감지 채널을 지원합니다.
  • 또한 여러 루프를 동시에 모니터링할 수 있으며, 루프 감지기는 단일 채널 응용 분야에서 방향을 인식할 수 있습니다. 차량 감지의 유연성과 정확성을 향상시킵니다.
• 9. 안티 크로스토크 간섭.
  • DIP 스위치를 통해 루프 감지기의 주파수를 조정하여 두 개의 루프 코일이 너무 가까이 설치되어 발생하는 크로스토크 간섭을 방지할 수 있습니다.

LD-200 시리즈 감지기는 다음 모드 중 하나로 구성할 수 있습니다:

• CH1 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 천천히 깜박임: 루프가 단락되었거나 루프 후 권선 수가 충분하지 않음을 나타냅니다.
• 빠르게 깜박임: 루프가 개방 회로이거나 루프 후 권선 수가 너무 많음을 나타냅니다.
• CH2 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 천천히 깜박임: 루프가 단락되었거나 루프 후 권선 수가 충분하지 않음을 나타냅니다.
• 빠르게 깜박임: 루프가 개방 회로이거나 루프 후 권선 수가 너무 많음을 나타냅니다.

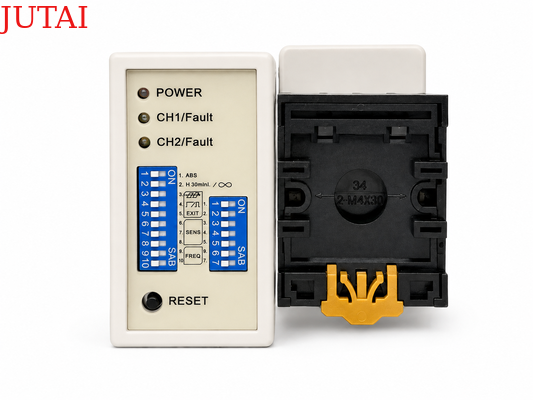

• 루프의 감도와 주파수는 7방향 DIP 스위치와 10방향 DIP 스위치 설정을 통해 조정할 수 있습니다.
• 사용자는 아래 DIP 스위치 설정 표에 따라 DIP 스위치 설정을 변경하여 8가지 다른 설정을 선택할 수 있습니다. DIP 스위치 6, 7, 8은 CH1 감도 선택용이며, 0.8이 가장 둔감하고 0.015가 가장 민감합니다.
• DIP 스위치 3, 4, 5는 CH2 감도 선택용이며, 0.8이 가장 둔감하고 0.015가 가장 민감합니다.

• (스위치 1) DIP1 및 DIP2 트레일러용 특수 감도 증가 (양 채널)

(스위치1=S1) D3, D4, D5 및 (스위치2=S2) D1, D2 설정 특수 기능(모드 1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드, 두 루프 감지는 분리됨.)

(스위치1=S1) D6, D7, D8 및 (스위치2=S2) D3, D4, D5 설정 CH1 및 CH2 감도 선택.(8단계 선택)

(스위치1=S1) D9, D10 및 (스위치2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz).

리셋 버튼:참고: DIP 스위치 설정을 변경할 때마다 LD-200을 재설정해야 합니다.

루프는 도로 표면과 조화되도록 "퀵 세트" 검은색 에폭시 컴파운드 또는 뜨거운 비투멘 매스틱을 사용하여 밀봉됩니다.

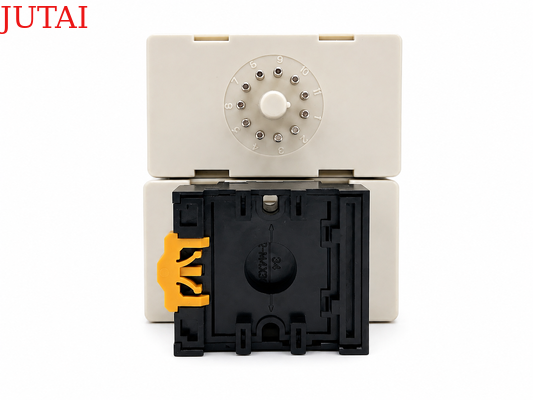

설치 시 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

LD-100	LD-102	LD-200	LD-202	JTHT-11
단일 채널 100-240 V AC	단일 채널 12-24 V AC/DC	듀얼 채널 100-240 V AC	듀얼 채널 12-24 V AV/DC	루프 케이블 305m 테플론 코일
LCR-MT
멀티미터
