의영구 현존 감지 및 자동 리셋을 갖춘 주차 시스템용 듀얼 채널 차량 감지기안정적인 차량 점유율 모니터링이 신뢰성있는 게이트 작동을 위해 필수적인 주차 접근 지점으로 설계되었습니다. 두 개의 독립적인 감지 채널 CH1 및 CH2로,탐지기는 동시에 두 개의 인덕션 루프를 모니터링 할 수 있으며 조정 된 듀얼 루프 제어 및 별도의 차량 탐지 구역을 지원합니다.들어와영구 현존 모드, 릴레이 출력은 차량이 루프 위에 있는 동안 활성화되어있어 장벽 안전 구역, 대기 공간, 티켓 판매 경로에 적합합니다.정지된 차량을 계속 단절 없이 탐지해야 하는 애플리케이션언제?자동 리셋 모드선택된 경우, 탐지기는 차량이 계속적으로 있는 약 10분 후에 자동으로 재설정됩니다.무기한 출현을 요구하지 않는 설비에 대한 대체 운영 전략.

장시간 차량 모니터링을 넘어서 이 단위는6개의 선택 가능한 작동 모드, 독립적인 릴레이 출력8단계 감수성 조정4개의 주파수 설정, 그리고20~2000μH 인덕턴스 범위CH1 및 CH2는 차량 방향 인식, 독립적 인 존재 출력, 입구 펄스 또는 출구 펄스자동 감수성 증진 (ASB)트럭, 트레일러, 관절 차량 및 높은 차시 차량의 안정적인 검출을 유지하는 데 도움이됩니다. 전용 LED 표시기는 상태 검사 및 루프 오류 진단을 단순화합니다.그리고 DIP 스위치 프로그래밍은 빠른 현장 구성을 허용.100~240 VAC를 위한 LD-200그리고LD-202 12~24V전력 시스템, 이 듀얼 채널 차량 루프 탐지기는 주차 장벽 게이트, 감시되지 않은 주차 시설, 슬라이딩 게이트, 산업 입구, 요금 도로에 적합합니다.그리고 다른 자동화된 차량 접속 애플리케이션.

• 115~2000μh 탐지 범위
  • 루프 탐지기는 15μH에서 2000μH까지 광범위한 탐지 범위를 지원하며, 다양한 교통 탐지 시나리오에서 다재다능한 응용을 위해 다양한 루프 크기와 구성을 수용합니다.
  • 넓은 탐지 범위는 우리의 루프 탐지기에 모든 종류의 차량, 오토바이, 자동차, 초장거리 트럭, 버스 등을 탐지 할 수 있습니다.
• 2콤팩트 사이드
  • 콤팩트하고 잘 설계된 하우징은 특징과 기능에 대한 업계의 모든 요구 사항을 결합하여 이 탐지기를 기존 교통 탐지 시스템에 통합 할 수 있습니다.
• 3진단 기능 및 LED 표시
  • 종합적인 진단 기능으로 루프 및 설치 문제와 LED 상태를 통해 정확한 진단이 가능하며 최적의 성능을 보장하고 다운타임을 줄입니다.
• 4선택 가능한 출석 시간
  • 현존 릴레이의 출력은 차량이 루프에 있는 동안 정해진 시간 (30분 이상) 에 감지 출력을 제한하도록 선택할 수 있으며, 교통 관리에 유연성을 제공합니다.
• 5자동 감수성 강화 (ASB)
  • 이 기능은 차량을 감지할 때 자동으로 최대까지 감수성을 높여 큰 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 6자동 환경 유출 보상
  • 루프 감지기 (또는 다른 센서) 는 환경 조건의 변화에 자동으로 조정 및 캘리브레이션합니다.기상 및 환경 요인에도 불구하고 탐지 정확성과 안정성을 유지합니다..
• 7. 17 디프 스위치 설정

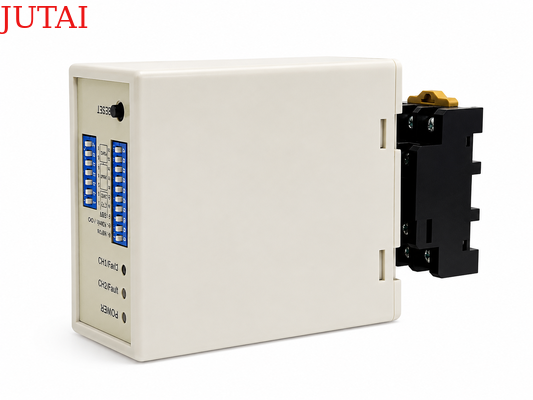

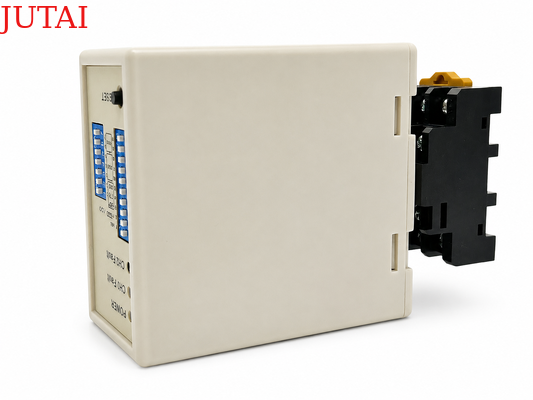

  • 껍질의 디프 스위치 디자인은 루프 탐지기의 설정이 쉽고 명확해지며 사용자에게 매우 편리합니다.사용자는 먼저 모든 기능을 설정하고 루프 탐지기를 설치할 수 있습니다.
• 8듀얼 채널은 협동 또는 독립적으로 작동합니다
  • 듀얼 채널 루프 탐지기는 두 개의 단일 채널 버전으로 사용할 수 있으며 두 개의 독립적인 탐지 채널을 지원합니다.
  • 또한 여러 루프의 동시 모니터링을 허용, 루프 탐지기는 단일 채널 응용 프로그램에서 방향을 인식 할 수있는 능력을 가지고 있습니다.차량 탐지의 유연성과 정확성을 높이는 것.
• 9- 안티 크로스 스톡 간섭
  • 디프 스위치를 통해, 두 개의 루프 코일을 너무 가까이 설치하여 발생하는 교차 스톡 간섭을 방지하기 위해 루프 검출기의 주파수는 조정할 수 있습니다.

LD-200 시리즈 검출기는 다음 중 어느 하나에 설정될 수 있다.

• CH1 탐지 LED:Continuously On: 차량 탐지 표시
• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.
• CH2 탐지 LED:Continuously On: 차량 탐지 표시
• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.

• 루프의 감수성과 주파수는 7차원 디프 스위치와 10차원 디프 스위치 설정으로 조절할 수 있다.
• 사용자는 아래의 디프 스위치 설정 테이블에서와 같이 디프 스위치의 설정을 다른 모드로 변경하여 8개의 다른 설정을 선택할 수 있습니다. CH1 감수성 선택에 대한 디프 스위치 6, 7 및 8은 0.8은 가장 민감하지 않고 0은0.015이 가장 민감합니다.
• CH2 감수성 선택에 대한 디프 스위치 3, 4 및 5, 0.8가 가장 민감하고 0.015가 가장 민감합니다.

• (스위치 1) DIP1 & DIP2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가

(스위치1=S1) D3,D4,D5 및(스위치2=S2) D1,D2 특수 기능을 설정(모드1,23 방향 탐지 모드 45,6 정상 모드, 두 개의 루프 검출이 분리됩니다.)

(스위치1=S1) D6 & D7 & D8 및 (스위치2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정(8단계 선택)

(스위치1=S1) D9 & D10 및 (스위치2=S2) D6,D7 설정 주파수 (20K ~ 100KHz)

리셋 버튼:참고: LD-200은 디프 스위치의 설정 변경이 이루어질 때마다 재설정되어야 합니다.

루프는 "빨리 정착"하는 검은색 에포시 화합물 또는 뜨거운 비투멘 마스틱을 사용하여 도로 표면에 섞어 밀착됩니다.

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.
