본 트럭 및 트레일러 감지를 위한 듀얼 루프 검지기 (자동 감도 부스트 기능 포함)은 일반적인 루프 설정으로는 장축 차량, 관절 트럭, 트레일러 및 높은 차체의 차량을 지속적으로 감지하기 어려운 차량 접근 애플리케이션을 위해 개발되었습니다. 두 개의 독립적인 감지 채널인 CH1 및 CH2를 통해 개별 유도 루프를 모니터링하거나 고급 차량 이동 제어를 위해 조정된 듀얼 루프 모드로 작동할 수 있습니다. 자동 감도 부스트(ASB) 기능은 차량이 감지된 후 감지 감도를 높여 트럭 또는 트레일러의 다른 부분이 루프 위를 지날 때 안정적인 신호를 유지하는 데 도움이 됩니다. 이는 트랙터와 트레일러 사이의 간격 또는 약한 유도 응답을 생성하는 차량 구조로 인한 릴레이 드롭아웃 위험을 줄입니다.

향상된 중차량 감지 외에도 이 검지기는 8단계 감도 조절, 4가지 선택 가능한 작동 주파수, 20~2000 μH 루프 인덕턴스 범위, 영구 존재 감지, 자동 재설정 및 6가지 작동 모드를 지원하여 유연한 시스템 통합을 제공합니다. CH1 및 CH2는 독립적인 존재 감지, 진입 또는 진출 펄스 출력 또는 차량 방향 인식을 위해 구성할 수 있으며, 전용 릴레이 출력은 차단 게이트, 슬라이딩 게이트, 산업용 도어, 주차 컨트롤러, 교통 신호등 및 계량 시스템에 쉽게 연결할 수 있습니다. LED 상태 및 오류 표시기는 현장 진단을 지원하며, DIP 스위치 프로그래밍은 설정 및 시운전을 단순화합니다. LD-200 100-240 VAC 및 LD-202 12-24 V 버전으로 제공되는 이 듀얼 루프 차량 검지기는 물류 센터, 산업 단지, 트럭 진입로, 통행료 징수소, 차축 계량대 및 기타 중차량 접근 제어 애플리케이션에 대한 안정적인 솔루션을 제공합니다.

• 1. 15-2000 μH 감지 범위
  • 루프 검지기는 15 μH에서 2000 μH까지 넓은 감지 범위를 지원하여 다양한 루프 크기와 구성을 수용하여 다양한 교통 감지 시나리오에서 다용도로 활용할 수 있습니다.
  • 넓은 감지 범위 덕분에 당사의 루프 검지기는 모든 종류의 차량, 오토바이, 자동차, 초장축 트럭, 버스 등을 감지할 수 있습니다.
• 2. 컴팩트한 측면
  • 컴팩트하고 잘 설계된 하우징은 기능 및 성능에 대한 모든 산업 요구 사항을 통합하여 이 검지기를 기존의 모든 교통 감지 시스템에 통합할 수 있습니다.
• 3. 진단 기능 및 LED 표시
  • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단할 수 있으며 LED 상태를 통해 표시되어 최적의 성능을 보장하고 다운타임을 줄입니다.
• 4. 선택 가능한 존재 시간
  • 존재 릴레이의 출력은 차량이 루프에 있는 동안 감지 출력을 고정 시간(30분 이상)으로 제한하도록 선택할 수 있어 교통 관리에 유연성을 제공합니다.
• 5. 자동 감도 부스트(ASB)
  • 이 기능은 차량 감지 시 자동으로 감도를 최대치로 높여 대형 트럭-트레일러 조합 및 높은 차체의 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 6. 자동 환경 드리프트 보상
  • 루프 검지기(또는 기타 센서)는 환경 조건의 변화에 자동으로 조정 및 보정되어 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.
• 7. 17개의 DIP 스위치 설정
  • 쉘의 DIP 스위치 디자인은 루프 검지기 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 친숙합니다. 사용자는 모든 기능을 먼저 설정한 후 루프 검지기를 설치할 수 있습니다.
• 8. 듀얼 채널 협력 또는 독립 작동
  • 듀얼 채널 루프 검지기는 두 개의 단일 채널 버전으로 사용할 수 있으며, 두 개의 독립적인 감지 채널을 지원합니다.
  • 또한 여러 루프를 동시에 모니터링할 수 있으며, 루프 검지기는 단일 채널 애플리케이션에서 방향을 인식할 수 있어 차량 감지의 유연성과 정확성을 향상시킵니다.
• 9. 교차 간섭 방지.
  • DIP 스위치를 통해 루프 검지기의 주파수를 조정하여 두 개의 루프 코일을 너무 가깝게 설치하여 발생하는 교차 간섭을 방지할 수 있습니다.

LD-200 시리즈 검지기는 다음 모드 중 하나로 구성할 수 있습니다:

• CH1 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프가 단락되었거나 루프 후의 회전 수가 부족함을 나타냅니다.
• 빠르게 깜박임: 루프가 개방되었거나 루프 후의 회전 수가 너무 많음을 나타냅니다.
• CH2 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
• 느리게 깜박임: 루프가 단락되었거나 루프 후의 회전 수가 부족함을 나타냅니다.
• 빠르게 깜박임: 루프가 개방되었거나 루프 후의 회전 수가 너무 많음을 나타냅니다.

• 루프의 감도와 주파수는 7방향 DIP 스위치 및 10방향 DIP 스위치 설정을 통해 조정할 수 있습니다.
• 사용자는 아래 DIP 스위치 설정 표에 따라 DIP 스위치 설정을 변경하여 8가지 다른 설정을 선택할 수 있습니다. DIP 스위치 6, 7, 8은 CH1 감도 선택용이며, 0.8이 가장 낮은 감도이고 0.015가 가장 높은 감도입니다.
• DIP 스위치 3, 4, 5는 CH2 감도 선택용이며, 0.8이 가장 낮은 감도이고 0.015가 가장 높은 감도입니다.

• (스위치 1) DIP1 및 DIP2 트레일러용 특수 감도 증가 (양 채널)

(스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 설정 특수 기능(모드 1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드, 두 루프 감지는 분리됨.)

(스위치 1=S1) D6 및 D7 및 D8 및 (스위치 2=S2) D3 및 D4 및 D5 설정 CH1 및 CH2 감도 선택. (8가지 레벨 선택)

(스위치 1=S1) D9 및 D10 및 (스위치 2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz).

리셋 버튼: 참고: DIP 스위치 설정을 변경할 때마다 LD-200을 재설정해야 합니다.

루프는 도로 표면과 조화되도록 "퀵셋" 검은색 에폭시 컴파운드 또는 뜨거운 비투멘 매스틱을 사용하여 밀봉됩니다.

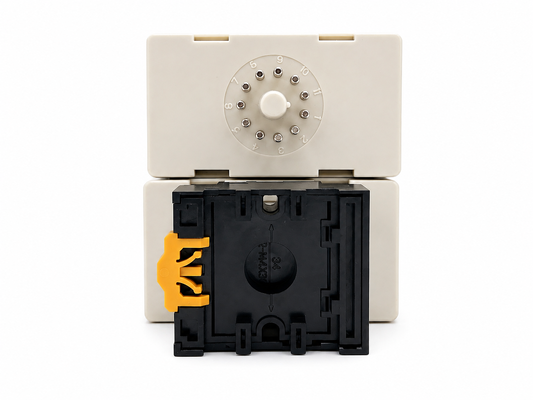

설치 시 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

LD-100	LD-102	LD-200	LD-202	JTHT-11
단일 채널 100-240 V AC	단일 채널 12-24 V AC/DC	듀얼 채널 100-240 V AC	듀얼 채널 12-24 V AV/DC	루프 케이블 305m 테플론 코일
LCR-MT
멀티미터
