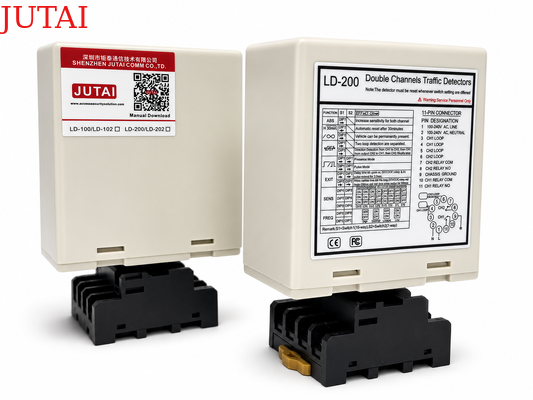

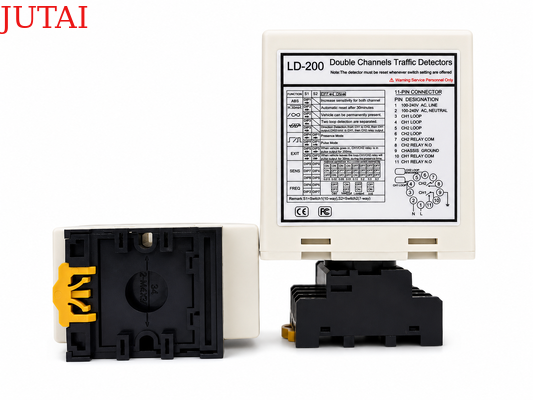

의방향 인식 및 펄스 출력 기능이 있는 통행료 관문 및 체크포인트용 듀얼 채널 차량 탐지기가이트와 체크포인트의 안정적인 작동을 위해 정확한 차량 이동 감지이 필수적인 제어 교통 노선에 설계되었습니다. CH1과 CH2에 연결된 두 개의 인덕션 루프를 사용하여,탐지기는 차량의 이동 순서를 결정하고 이동 방향을 구별 할 수 있습니다.이 때문에 통행료 부스, 보안 체크포인트, 검사 경로, 게이트 시설 및 제한된 접근 도로에서 시스템이 차량 접근, 통과 및 출발을 확인해야 합니다.선택된 작동 방식에 따라, 탐지기는 방향 리레 신호, 차량 존재 출력, 입구 펄스 또는 출구 펄스를 제공하여 외부 컨트롤러에 장벽 게이트, 티켓 장비에 대한 명확한 트리거 정보를 제공 할 수 있습니다.,신호등, 경고장치, 접근 관리 시스템

다른 차선 배열과 차량 프로파일에 적응하기 위해 탐지기는6개의 작동 모드, 8단계 감도 조절, 4개의 선택 가능한 주파수 설정 및 20~2000 μH 루프 인덕턴스 범위독립적인 CH1 및 CH2 구성은 각 탐지 구역을 지역 조건에 최적화 할 수 있습니다.자동 감수성 증진 (ASB)유료 도로 또는 검사 경로를 통과하는 트럭, 트레일러 및 높은 차시 차량의 신뢰할 수있는 탐지 기능을 유지합니다.영구적 인 존재 및 자동 리셋 기능은 지속적인 점유량 모니터링 및 정상적인 통로 제어 모두 지원, 전용 LED 표시기는 루프 상태 확인과 오류 진단을 단순화합니다.LD-200 100~240 VAC그리고LD-202 12~24V이 이중 채널 차량 탐지기는 통행료 관문 자동화, 체크포인트 제어, 차량 방향 모니터링 및 지능형 교통 접근 시스템에 대한 실용적인 감지 솔루션을 제공합니다.

• 115~2000μh 탐지 범위
  • 루프 탐지기는 15μH에서 2000μH까지 광범위한 탐지 범위를 지원하며, 다양한 교통 탐지 시나리오에서 다재다능한 응용을 위해 다양한 루프 크기와 구성을 수용합니다.
  • 넓은 탐지 범위는 우리의 루프 탐지기에 모든 종류의 차량, 오토바이, 자동차, 초장거리 트럭, 버스 등을 탐지 할 수 있습니다.
• 2콤팩트 사이드
  • 콤팩트하고 잘 설계된 하우징은 특징과 기능에 대한 업계의 모든 요구 사항을 결합하여 이 탐지기를 기존 교통 탐지 시스템에 통합 할 수 있습니다.
• 3진단 기능 및 LED 표시
  • 종합적인 진단 기능으로 루프 및 설치 문제와 LED 상태를 통해 정확한 진단이 가능하며 최적의 성능을 보장하고 다운타임을 줄입니다.
• 4선택 가능한 출석 시간
  • 현존 릴레이의 출력은 차량이 루프에 있는 동안 정해진 시간 (30분 이상) 에 감지 출력을 제한하도록 선택할 수 있으며, 교통 관리에 유연성을 제공합니다.
• 5자동 감수성 강화 (ASB)
  • 이 기능은 차량을 감지할 때 자동으로 최대까지 감수성을 높여 큰 트럭-트레일러 조합과 높은 침대 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
• 6자동 환경 유출 보상
  • 루프 감지기 (또는 다른 센서) 는 환경 조건의 변화에 자동으로 조정 및 캘리브레이션합니다.기상 및 환경 요인에도 불구하고 탐지 정확성과 안정성을 유지합니다..
• 7. 17 디프 스위치 설정

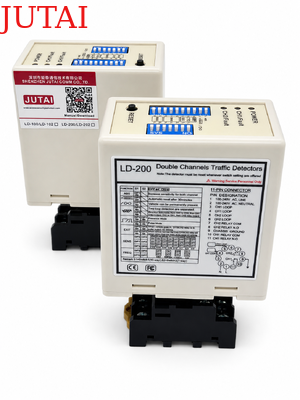

  • 껍질의 디프 스위치 디자인은 루프 탐지기의 설정이 쉽고 명확해지며 사용자에게 매우 편리합니다.사용자는 먼저 모든 기능을 설정하고 루프 탐지기를 설치할 수 있습니다.
• 8듀얼 채널은 협동 또는 독립적으로 작동합니다
  • 듀얼 채널 루프 탐지기는 두 개의 단일 채널 버전으로 사용할 수 있으며 두 개의 독립적인 탐지 채널을 지원합니다.
  • 또한 여러 루프의 동시 모니터링을 허용, 루프 탐지기는 단일 채널 응용 프로그램에서 방향을 인식 할 수있는 능력을 가지고 있습니다.차량 탐지의 유연성과 정확성을 높이는 것.
• 9- 안티 크로스 스톡 간섭
  • 디프 스위치를 통해, 두 개의 루프 코일을 너무 가까이 설치하여 발생하는 교차 스톡 간섭을 방지하기 위해 루프 검출기의 주파수는 조정할 수 있습니다.

LD-200 시리즈 검출기는 다음 중 어느 하나에 설정될 수 있다.

• CH1 탐지 LED:Continuously On: 차량 탐지 표시
• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.
• CH2 탐지 LED:Continuously On: 차량 탐지 표시
• 느리게 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
• 빠른 깜박임: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.

• 루프의 감수성과 주파수는 7차원 디프 스위치와 10차원 디프 스위치 설정으로 조절할 수 있다.
• 사용자는 아래의 디프 스위치 설정 테이블에서와 같이 디프 스위치의 설정을 다른 모드로 변경하여 8개의 다른 설정을 선택할 수 있습니다. CH1 감수성 선택에 대한 디프 스위치 6, 7 및 8은 0.8은 가장 민감하지 않고 0은0.015이 가장 민감합니다.
• CH2 감수성 선택에 대한 디프 스위치 3, 4 및 5, 0.8가 가장 민감하고 0.015가 가장 민감합니다.

• (스위치 1) DIP1 & DIP2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가

(스위치1=S1) D3,D4,D5 및(스위치2=S2) D1,D2 특수 기능을 설정(모드1,23 방향 탐지 모드 45,6 정상 모드, 두 개의 루프 검출이 분리됩니다.)

(스위치1=S1) D6 & D7 & D8 및 (스위치2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정(8단계 선택)

(스위치1=S1) D9 & D10 및 (스위치2=S2) D6,D7 설정 주파수 (20K ~ 100KHz)

리셋 버튼:참고: LD-200은 디프 스위치의 설정 변경이 이루어질 때마다 재설정되어야 합니다.

루프는 "빨리 정착"하는 검은색 에포시 화합물 또는 뜨거운 비투멘 마스틱을 사용하여 도로 표면에 섞어 밀착됩니다.

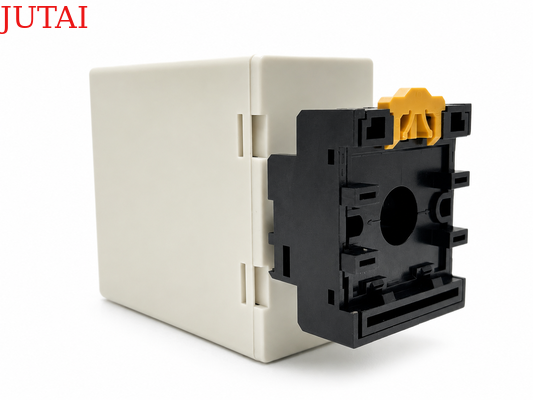

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

LD-100	LD-102	LD-200	LD-202	JTHT-11
단일 채널 100-240V AC	단일 채널 12~24V AC/DC	듀얼 채널 100-240V AC	듀얼 채널 12~24V AV/DC	루프 케이블 305m 테플론 코일
LCR-MT
멀티미터
