차량 루프 감지기
>
방향 탐지 및 6개의 출력 모드를 갖춘 스마트 주차용 듀얼 채널 차량 루프 감지기

방향 탐지 및 6개의 출력 모드를 갖춘 스마트 주차용 듀얼 채널 차량 루프 감지기

브랜드 이름: JUTAI
모델 번호: LD-202
MOQ: 샘플 1-10개 지원
가격: 협상 가능
포장에 대한 세부 사항: 50개 1카톤
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온,페이팔,Alipay
상세 정보
원래 장소:
중국 심천
인증:
CE FCC
채널:
이중 채널
이름:
차량 루프 감지기
제품 크기:
76*42*91.5mm
색상:
하얀색
전원공급장치:
12-24시간
패키지 크기:
136*86*52mm
보증:
2년
순중량:
195g
패키지:
판지 상자
감광도:
16가지 선택 가능/최고 0.01% DL/L/최저 2.56% DL/L
습기:
95% 비응결
HS코드:
9033000090
총중량:
300 g
출력 인터페이스:
2개의 릴레이
온도 범위:
-40 ~ +70℃ (-111°F ~ +158°F)
루프 연결:
꼬인 한쌍의 케이블
반응 시간:
10-90 MS
자동 회전 범위:
15-2000 어
릴레이 출력:
존재 릴레이 / 오류 릴레이
공급 능력:
달 당 5000 PC
강조하다:

듀얼 채널 차량 루프 디텍터

,

방향 탐지 장치가 있는 차량 루프 탐지 장치

,

스마트 주차 루프 감지기 6 출력 모드

제품 설명

스마트 주차용 방향 감지 및 6가지 출력 모드를 갖춘 듀얼 채널 차량 루프 감지기


이 스마트 주차용 방향 감지 및 6가지 출력 모드를 갖춘 듀얼 채널 차량 루프 감지기는 현대적인 주차 시스템에 보다 정확한 차량 이동 정보와 입구, 출구, 통제 차선에서의 더 나은 제어 유연성을 제공하도록 설계되었습니다. CH1 및 CH2에 연결된 두 개의 유도 루프를 통해 감지기는 차량 활성화 순서를 분석하여 이동 방향을 결정할 수 있으며, 이는 주차 시스템이 입출차 트래픽을 보다 효과적으로 구별하는 데 도움이 됩니다. 선택 가능한 6가지 작동 모드는 방향 감지, 듀얼 채널 독립 점유 모니터링, 진입 펄스 출력, 출구 펄스 출력을 지원하여 동일한 감지기로 다양한 주차 제어 전략을 수행할 수 있습니다. 독립적인 릴레이 출력은 차단기 게이트, 주차 컨트롤러, 티켓 발급 장치, 차량 카운터, 차선 표시기 및 기타 접근 관리 장비와 인터페이스할 수 있어 무인 주차 시설 및 자동 차량 접근 시스템에 적합합니다.

다양한 루프 레이아웃 및 교통 상황이 있는 설치의 경우, 감지기는 독립적인 8단계 감도 조절, 4가지 선택 가능한 주파수 레벨, 광범위한 20~2000 μH 루프 인덕턴스 범위를 제공합니다. 이러한 설정은 설치자가 차량 감지 성능을 최적화하는 동시에 인접 루프 간의 간섭을 줄이는 데 도움이 됩니다. 자동 감도 부스트(ASB)는 트럭, 트레일러, 관절 차량 및 높은 차체의 차량에 대한 감지 연속성을 향상시키는 반면, 영구 점유 및 자동 재설정 옵션은 짧은 차량 통행과 장시간 점유 모두에 유연성을 제공합니다. 명확한 CH1/CH2 LED 표시등은 차량 상태 모니터링 및 루프 고장 진단을 지원하며, DIP 스위치 구성은 현장 설정을 간편하게 합니다. LD-200 100-240 VAC 및 LD-202 12-24 V 버전으로 제공되는 이 듀얼 채널 루프 감지기는 스마트 주차, 차단기 게이트 자동화, 차량 방향 관리, 접근 제어 및 교통 흐름 모니터링을 위한 다목적 솔루션을 제공합니다.

vehicle loop detector


기능
  • 1. 15-2000 μH 감지 범위
    • 루프 감지기는 15 μH에서 2000 μH까지의 넓은 감지 범위를 지원하여 다양한 루프 크기와 구성을 수용하여 다양한 교통 감지 시나리오에서 다목적으로 응용할 수 있습니다.
    • 넓은 감지 범위 덕분에 루프 감지기는 오토바이, 자동차, 초장축 트럭, 버스 등 모든 종류의 차량을 감지할 수 있습니다.
  • 2. 컴팩트한 측면
    • 컴팩트하고 잘 설계된 하우징은 기능 및 성능에 대한 모든 산업 요구 사항을 통합하여 이 감지기를 기존의 모든 교통 감지 시스템에 통합할 수 있습니다.
  • 3. 진단 기능 및 LED 표시
    • 포괄적인 진단 기능을 통해 루프 및 설치 문제를 정확하게 진단하고 LED 상태를 통해 표시하여 최적의 성능을 보장하고 다운타임을 줄입니다.
  • 4. 선택 가능한 점유 시간
    • 점유 릴레이의 출력은 차량이 루프에 있는 동안 감지 출력을 고정 시간(30분 이상)으로 제한하도록 선택할 수 있어 교통 관리에 유연성을 제공합니다.
  • 5. 자동 감도 부스트(ASB)
    • 이 기능은 차량 감지 시 감도를 자동으로 최대치로 높여 대형 트럭-트레일러 조합 및 높은 차체의 차량을 안정적으로 감지하여 정확한 식별을 보장합니다.
  • 6. 자동 환경 드리프트 보상
    • 루프 감지기(또는 기타 센서)는 환경 조건의 변화에 자동으로 조정 및 보정되어 다양한 날씨 및 환경 요인에도 불구하고 감지 정확도와 안정성을 유지합니다.
  • 7. 17개의 DIP 스위치 설정
    • 쉘의 DIP 스위치 디자인은 루프 감지기 설정을 더 쉽고 명확하게 만들어 사용자에게 매우 친숙합니다. 사용자는 모든 기능을 설정한 후 루프 감지기를 설치할 수 있습니다.
  • 8. 듀얼 채널 협력 또는 독립 작동
    • 듀얼 채널 루프 감지기는 두 개의 단일 채널 버전으로 사용할 수 있으며, 두 개의 독립적인 감지 채널을 지원합니다.
    • 또한 여러 루프를 동시에 모니터링할 수 있으며, 루프 감지기는 단일 채널 애플리케이션에서 방향을 인식할 수 있습니다. 차량 감지의 유연성과 정확성을 향상시킵니다.
  • 9. 교차 간섭 방지.
    • DIP 스위치를 통해 루프 감지기의 주파수를 조정하여 두 개의 루프 코일을 너무 가깝게 설치하여 발생하는 교차 간섭을 방지할 수 있습니다.
dual channel loop detector loop detector
연결
vehicle loop detector
작동 모드

LD-200 시리즈 감지기는 다음 모드 중 하나로 구성할 수 있습니다:

점유 모드 펄스 모드
AB 로직 점유 모드(차단기 작동) AB 로직 펄스 모드(계수 로직)

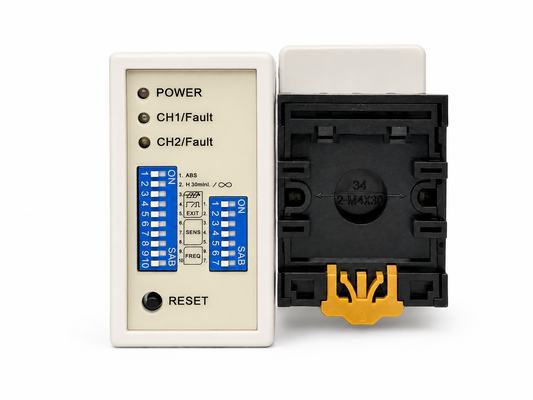

표시 및 스위치
❀전원 LED: 빨간색 전원 LED는 "전원 켜짐"을 나타냅니다.
  • CH1 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
  • 느리게 깜박임: 루프가 단락되었거나 루프 후의 회전 수가 충분하지 않음을 나타냅니다.
  • 빠르게 깜박임: 루프가 개방 회로이거나 루프 후의 회전 수가 너무 많음을 나타냅니다.
  • CH2 감지 LED: 계속 켜짐: 차량 감지를 나타냅니다.
  • 느리게 깜박임: 루프가 단락되었거나 루프 후의 회전 수가 충분하지 않음을 나타냅니다.
  • 빠르게 깜박임: 루프가 개방 회로이거나 루프 후의 회전 수가 너무 많음을 나타냅니다.
❀감도 선택
  • 루프의 감도와 주파수는 7방향 DIP 스위치 및 10방향 DIP 스위치 설정을 통해 조정할 수 있습니다.
  • 사용자는 DIP 스위치 설정 표에 따라 DIP 스위치 설정을 변경하여 8가지 다른 설정을 선택할 수 있습니다. DIP 스위치 6, 7, 8은 CH1 감도 선택용이며, 0.8이 가장 낮은 감도이고 0.015가 가장 높은 감도입니다.
  • DIP 스위치 3, 4, 5는 CH2 감도 선택용이며, 0.8이 가장 낮은 감도이고 0.015가 가장 높은 감도입니다.
vehicle loop detector
❀스위치1=S1: 채널 1 루프 기능 선택 (10방향 DIP 스위치)
  • (스위치 1) DIP1 및 DIP2 트레일러용 특수 감도 증가 (양 채널)
vehicle loop detector

(스위치1=S1) D3, D4, D5 및 (스위치2=S2) D1, D2 설정 특수 기능(모드 1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드, 두 루프 감지는 분리됨.)

vehicle loop detector

(스위치1=S1) D6, D7, D8 및 (스위치2=S2) D3, D4, D5 설정 CH1 및 CH2 감도 선택. (8단계 선택)

vehicle loop detector

(스위치1=S1) D9, D10 및 (스위치2=S2) D6, D7 설정 주파수 (20K ~ 100KHz).

loop detector

리셋 버튼: 참고: DIP 스위치 설정을 변경할 때마다 LD-200을 재설정해야 합니다.

루프 설치

루프는 도로 표면과 조화되도록 "퀵셋" 검은색 에폭시 화합물 또는 뜨거운 비투멘 매스틱을 사용하여 밀봉됩니다.

loop detector

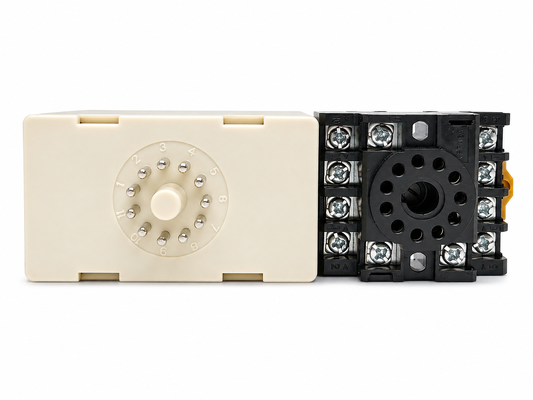

설치 시 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

vehicle loop detector
문제 해결
vehicle loop detector
제품 시리즈
LD-100 LD-102 LD-200 LD-202 JTHT-11
high sensitive loop detector

단일 채널

100-240 V AC

loop detector

단일 채널

12-24 V AC/DC

loop detector

듀얼 채널

100-240 V AC

loop detector

듀얼 채널

12-24 V AV/DC

loop cable

루프 케이블

305m 테플론 코일

LCR-MT



multimeter

멀티미터





cetification
