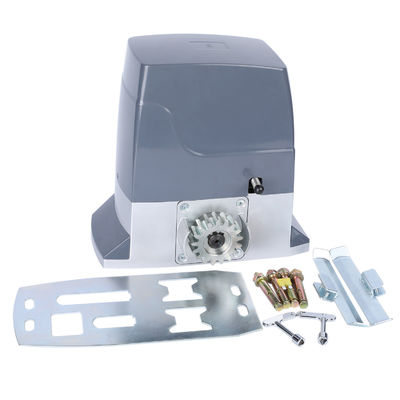

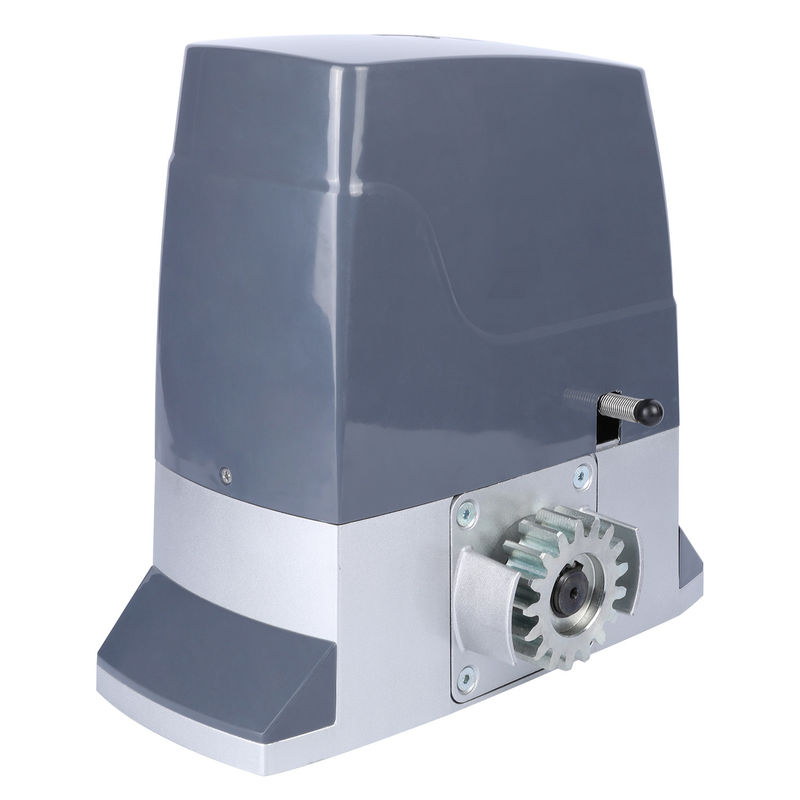

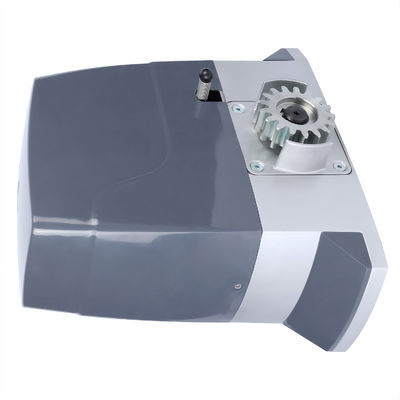

원격 제어 중부하 작업 및 비바람에 견디는 SDM-10R 자동 슬라이딩 게이트 모터

SDM-10R 자동 슬라이딩 게이트 모터는 내구성과 효율성을 고려하여 설계되어 주거용 및 상업용 부동산 모두에 완벽한 솔루션입니다. 견고한 구조로 구성된 이 모터는 가혹한 기상 조건을 견딜 수 있도록 설계되어 일년 내내 안정적인 작동을 보장합니다. 견고한 설계로 긴 수명을 보장하여 게이트 자동화 요구 사항에 대해 안심할 수 있습니다.

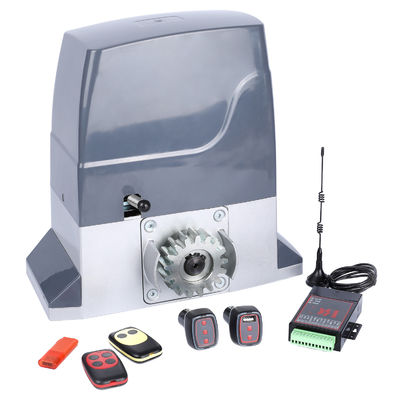

사용자 친화적인 리모콘이 장착된 SDM-10R을 사용하면 손끝으로 편리하게 접근할 수 있습니다. 양손을 가득 들고 집에 도착하든지 아니면 단지 재산의 보안을 강화하려는 경우에도 이 모터는 손쉬운 작동을 보장합니다. 부드럽고 조용한 성능으로 인해 모든 환경에 이상적인 선택이 되며, 비상 해제 기능은 정전 시 추가적인 안전성과 접근성을 제공합니다.

설치가 간단하며 SDM-10R은 다양한 게이트 크기 및 무게와 호환되므로 모든 설정에 적합한 다용도 옵션입니다. 최첨단 슬라이딩 게이트 모터로 귀하의 자산을 업그레이드하고 편리함, 보안 및 내구성의 완벽한 조화를 즐겨보세요.

특징

1. 러시 방지 디자인.

전원을 켠 후 첫 번째 작업에서 모터는 한계점을 벗어나는 것을 방지하기 위해 프로세스 전반에 걸쳐 한계점까지 슬로우 모션으로 실행됩니다. 문이 한계점에 도달하면 한계점을 벗어나는 것을 방지하기 위해 반대 방향의 버튼을 눌러야만 모터를 작동할 수 있습니다. (주의 사항: 제자리에 있을 때 전원 끄기 보호 기능이 있으며 모터는 전원을 다시 공급할 때 반대 방향으로만 움직입니다.)

2. 마스터-슬레이브 모드를 사용할 수 있습니다.

각각 동일한 제어 보드가 있는 두 개의 모터가 동시에 작동할 수 있습니다. 이 모드에서는 적외선, 지면 감지, 자동 도어 닫힘 및 기타 기능이 동기화됩니다. 주의: 적외선, 접지 감지는 마스터 모터에 연결되어야 합니다.

3. 모터 런타임 보호.

이동 실패 중에 모터가 작동하는 것을 방지하기 위해 제어 보드는 수동 설정 없이 모터 작동 시간을 자동으로 학습하고 시간 여유로 10초가 자동으로 추가됩니다.

4. 자동 닫기 기능.

5. 소프트 스타트와 슬로우 스톱.

소프트 스타트와 슬로우 스톱 기능을 사용할 수 있습니다. 느린 정지 기능의 거리와 속도를 조정할 수 있습니다.

6. 저항에 맞서 멈추고 반등하세요.

닫힘 이동 시 저항에 대한 정지와 저항에 대한 반동 사이를 전환할 수 있습니다. 오프닝 여행에 대한 저항에 맞서 중지하십시오.

7. 블루투스 모듈용 온보드 소켓.

독립형 Bluetooth 모듈(기본적으로 포함되지 않은 모듈)을 삽입하기 위한 소켓이 온보드에 통합되어 있습니다.

8. 인터넷 제어를 위한 원버튼 구성.

온보드 버튼 하나만 누르면 인터넷 컨트롤러와 직접 페어링할 수 있으며 복사 절차가 필요하지 않습니다.

❀OFF 위치

열림, 닫힘, 정지, 잠금 기능을 하는 4개의 독립적인 키로 원격 제어합니다. 비통로 모드에서 잠금 키를 누른 후 정지 키를 눌러야 작동할 수 있습니다.

❀ON 위치

(1) 리모컨의 단일 키는 원키 제어 키(페어링 중에 누르는 특정 키)입니다.

(2) 리모콘의 각 키는 원키 제어 키입니다.

❀기능 설정

①, ⑥만 돌려 ON으로 하고, 부저음과 함께 SET을 한 번 누르면 싱글키 원키 모드, 다시 부저 4개를 누르면 4키 원키 모드가 됩니다. 설정 후 ⑥을 OFF로 설정합니다.

❀ 게이트가 한계 위치에서 닫힐 때 Lock 키를 누르면 모터가 6초 동안 열림 동작으로 작동합니다.

❀ON 위치

자동 닫기 기능을 활성화합니다. 제한 위치에서 게이트가 열릴 때만 카운트다운이 시작되고 게이트는 자동으로 제한 위치에 닫힙니다.

❀자동 종료 타이머 설정

돌려서 ③, ⑥만 ON으로 하면 SET 키를 1초씩 누를 때마다 설정합니다.

최대 250초를 원합니다. 설정 후 ⑥을 OFF로 설정합니다.

❀ 슬로우 스톱의 속도는 MT 조절기로 조절할 수 있으며, 시계 방향으로 돌리면 속도가 빨라지고, 시계 반대 방향으로 돌리면 속도가 느려집니다.

❀ Slow Stop의 거리는 TIME 조절기로 조절할 수 있으며, 시계 방향으로 돌리면 거리가 늘어나고, 시계 반대 방향으로 돌리면 거리가 줄어듭니다.

❀여행 원격 학습

④와 ⑥만 ON으로 돌려서 게이트가 자동으로 작동하기 시작할 때까지 ONE 키를 누르고 있다가 놓습니다. 한계에 가까워졌다가 한계까지 열리고, 느린 정지 효과로 다시 한계에 가까워집니다. 삐 소리가 2번 울리면 이동 원격 학습 절차가 완료됩니다.

❀OFF 위치

느린 시작 기능을 활성화합니다. 게이트의 떨림을 줄이기 위해 게이트는 처음 2초 동안 더 느린 속도로 작동합니다.

❀ON 위치

원키 기능, 자동 닫기 기능 및 느린 정지 기능에 대한 설정 모드를 활성화합니다. 설정이 완료되면 이 키를 OFF로 설정하여 적용하세요.

❀ON 위치

문은 열려고 달릴 때 저항에 맞서 멈춥니다. 닫히기 위해 달릴 때 게이트는 저항에 맞서 1초 동안 멈췄다가 다시 돌아옵니다.

❀최적화된 저항 반동 조정

모터가 제대로 작동하는지 확인하십시오. 딥 스위치 7을 켠 다음 모터가 닫히는 동안 FORCE 조절기를 시계 반대 방향으로 돌려 도어가 멈추고 자동으로 돌아올 수 있도록 합니다. 이것이 저항력의 임계값입니다. 조절기를 시계 방향으로 조금 돌려 최종 저항력으로 설정하는 것이 좋습니다.

❀ 마스터-슬레이브 모드는 마스터 모터가 작동 중일 때 동일한 제어 보드가 각 작업에 동시에 설치된 2개의 모터를 의미합니다. 마스터-슬레이브 모드를 구현하려면 두 모터의 485A+B인터페이스를 통해 2개의 모터를 병렬로 연결하세요.

1.RUN 표시등은 전원이 공급되면 항상 켜져 있습니다.

2.유효한 RF 신호가 감지될 때마다 RUN 표시등이 한 번씩 깜박입니다.

3.자동 닫기 타이머를 설정하면 ONE을 누를 때마다 경고음과 함께 RUN 표시등이 한 번 깜박입니다.

4.마스터-슬레이브 모드에서는 RUN 표시등이 1초 간격으로 계속 깜박입니다.

5.자동 닫힘 카운트다운 상태에서는 RUN 표시등이 1초 간격으로 계속 깜박입니다.

6.열림 동작 중에는 RUN 표시등이 1초에 한 번씩 깜박입니다.

7.닫힘 동작 중에는 RUN 표시등이 1초에 5회 점멸합니다.

UNDER-V 표시기

1.블루투스 모듈이 바인딩되지 않으면 BLE 표시기가 초당 한 번씩 지속적으로 깜박입니다.

1.충전 중에는 빨간색 LED가 항상 켜져 있습니다.

2.완전히 충전되면 빨간색 LED가 꺼집니다.

트리거되면 해당 빨간색 LED가 켜지고 그렇지 않으면 꺼진 상태로 유지됩니다.

트리거되면 해당 빨간색 LED가 켜지고 그렇지 않으면 꺼진 상태로 유지됩니다.

트리거되면 해당 빨간색 LED가 켜지고 그렇지 않으면 꺼진 상태로 유지됩니다.

트리거되면 해당 노란색 LED가 켜지고 그렇지 않으면 꺼진 상태로 유지됩니다.

트리거되면 해당 녹색 LED가 켜지고, 그렇지 않으면 꺼진 상태로 유지됩니다.

트리거되면 해당 빨간색 LED가 켜지고 그렇지 않으면 꺼진 상태로 유지됩니다.

게이트가 한계 위치에서 닫히면 해당 LED가 계속 켜져 있고 그렇지 않으면 꺼집니다.

게이트가 한계 위치에서 열리면 해당 LED가 계속 켜져 있고 그렇지 않으면 꺼집니다.

2.잠금 모드에서 잠금 해제 상태에서 리모컨의 LOCK 버튼을 누르면 부저음이 울리면서 리모컨이 잠겨 있음을 알립니다. 잠금 상태에서 리모컨의 STOP 버튼을 누르면 부저음이 2번 울리고 리모컨의 잠금이 해제됩니다.

3.두 개의 리미트 스위치가 동시에 작동되면 부저가 계속 울리고 어떤 버튼으로도 모터를 작동할 수 없습니다. 이 경우 자석의 높이를 조정해야 합니다.

4.게이트가 열림/닫힘 제한 위치에 있을 때 리모컨의 열림/닫힘 버튼을 누르면 3번 연속 부저음이 울리고 아무런 반응이 없습니다.

5.열 때 저항에 대한 정지는 3회 연속 윙윙거림을 발생시키고, 닫을 때 저항에 대한 정지/반동은 5회의 연속 윙윙거림을 발생시킵니다.

게이트를 이상적인 닫힘 위치로 이동하고 리미트 스위치 박스가 있는 지점의 기어 랙에 자석을 고정한 다음 자석이 박스를 향하고 있는지 확인합니다. 랙 반대쪽 끝의 열린 위치에 대해 다른 자석을 사용하여 동일한 작업을 수행합니다. 왼쪽 자석이 더 높고 오른쪽 자석이 더 낮은지 확인하세요. 특정 제한 위치에 있으면 보드의 해당 LED 표시기가 계속 켜져 있습니다. 2개의 표시등이 동시에 켜져 있고 계속해서 윙윙거리는 소리가 나면 자석의 높이를 조정해야 합니다.

1.마스터 모터의 마스터/슬레이브 딥 스위치를 ON으로 돌립니다. 슬레이브 모터의 스위치를 OFF 상태로 둡니다.

2.마스터 모터의 A+ B- 인터페이스를 슬레이브 모터의 해당 인터페이스에 연결합니다.
