미닫이 모터
>

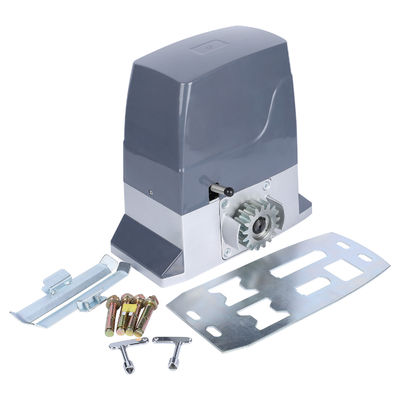

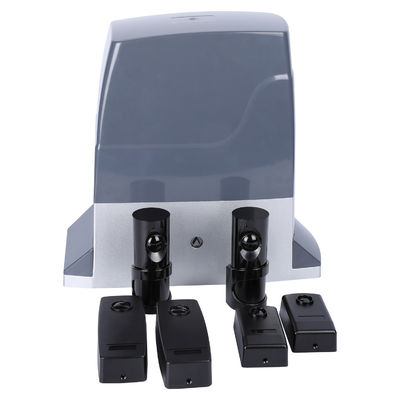

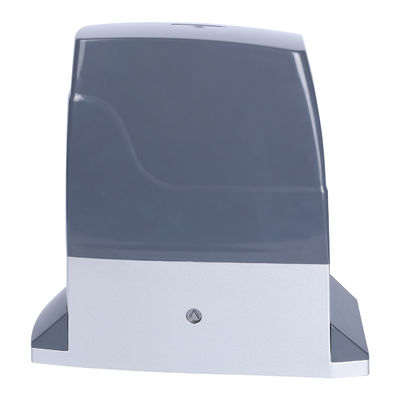

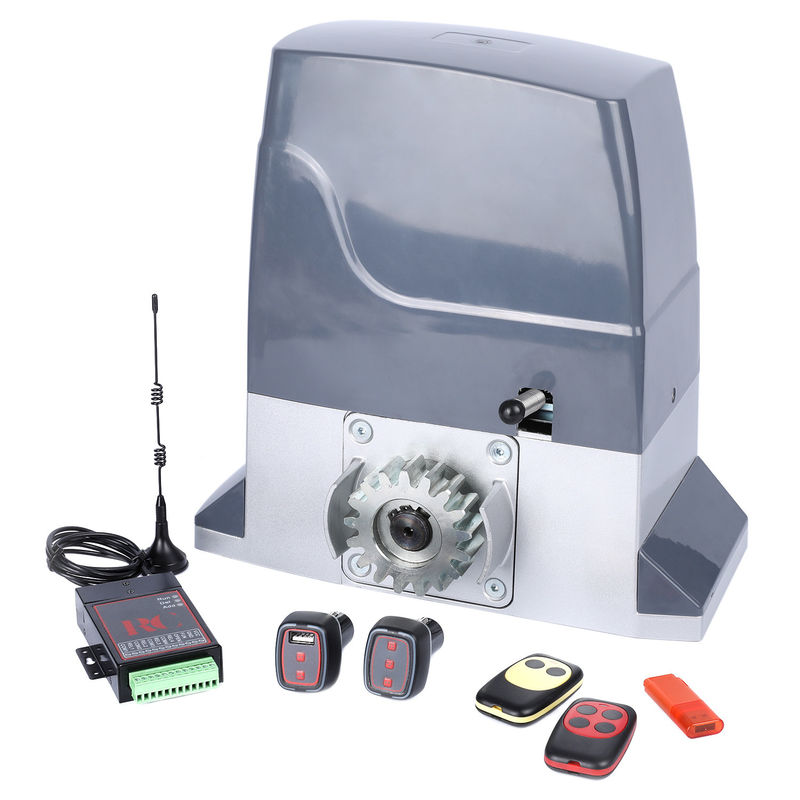

회색 원격 제어 슬라이딩 게이트 모터 빠른 작동 SDM-18

회색 원격 제어 슬라이딩 게이트 모터 빠른 작동 SDM-18

브랜드 이름: JUTAI
모델 번호: SDM-18
MOQ: 샘플 1-10개 지원
가격: 협상 가능
포장에 대한 세부 사항: 50개 1카톤
지불 조건: L/C, T/T, 웨스턴 유니온
상세 정보
원래 장소:
첸젠 중국
인증:
CE FCC
이름:
원격 제어 슬라이딩 게이트 모터
정량력:
250 W
출력 토크:
30Nm
회전 속도:
2500rpm
게이트 속도:
18m/분
입력 전압:
교류 220V / 110V ± 10%
출력 전압:
DC 24 V
최대 출력:
25A
퓨즈:
40 A
리모콘 거리:
30m 이상
임시를 운영하세요:
- 45'C ~ + 75'C
상대 습도:
<60%, 결로 현상 없음
빈도:
50-60 Hz
소음:
50dB 이하
HS 코드:
8530800000
용량:
1000 1500 2000 3000kg
고속 버전 용량:
600 800 1200kg
제품 크기:
32*15*30cm
패키지 크기:
37*37*2 5cm
색상:
회색
공급 능력:
달 당 2000 PC
강조하다:

원격 제어 슬라이딩 게이트 모터

,

회색 슬라이딩 게이트 모터

,

슬라이딩 게이트 모터 빠른 작동

제품 설명

SDM-18 리모컨으로 슬라이딩 게이트 모터


SDM-18 슬라이딩 게이트 모터는 내구성과 효율성을 위해 설계되어 있으며이 모터는 일상적인 사용의 엄격한 견딜 수 있으며 긴 수명을 보장합니다그 강력한 메커니즘은 빠른 작동을 제공하며, 모든 사용자가 편리하고 접근성을 향상시키는 게이트를 빠르게 열고 닫을 수 있습니다.

직관적인 리모컨으로 장착된 SDM-18은 원격으로 원활한 접근을 가능하게 합니다.이 모터는 손끝에 손쉬운 기능을 제공합니다.조용한 작동은 주변에서 방해를 최소화하여 이웃과 비즈니스 환경에 적합합니다.

설치가 간단하고, SDM-18는 다양한 슬라이딩 게이트 크기와 무게와 호환되며, 귀하의 특정 요구를 충족시키기 위해 다양성을 제공합니다.SDM-18 슬라이딩 게이트 모터에 투자하여 부동산의 안전과 편의성을 높여주십시오., 단 하나의 내구성 있는 패키지로 속도, 신뢰성, 사용 편의성을 결합합니다.





                    회색 원격 제어 슬라이딩 게이트 모터 빠른 작동 SDM-18 0


특징

1- 안티 러시 디자인

각 전원 켜기 후 첫 번째 작업에서, 모터는 제한점을 밖으로 서둘러 피하기 위해 프로세스 전체에 제한점까지 느린 모션으로 실행됩니다. 문이 제한점에 도달하면,모터는 반대 방향의 버튼을 누르면 제한값이 깨지는 것을 방지할 수 있습니다.. (노트: 장착된 상태에서 보호 기능을 끄고, 엔진이 다시 가동될 때만 반대 방향으로 움직입니다.)

2마스터-스래브 모드 사용 가능

두 개의 모터와 같은 제어판에 각각 동시 작동 할 수 있습니다. 이 모드에서, 적외선, 지상 감각, 자동 문 닫기 및 기타 기능은 동기화됩니다. 주의: 적외선,지상 감각은 마스터 모터에 연결되어야 합니다.

3- 모터 실행 보호

이동 장애 중 모터가 작동하는 것을 방지하기 위해 제어판은 수동 설정 없이 자동으로 모터 작동 시간을 학습합니다.그리고 10s는 자동으로 추가됩니다..

4자동 폐쇄 기능

1s에서 250s까지 시간을 설정할 수 있습니다. 기본적으로 3s입니다.

5부드러운 시작과 느린 정지

부드러운 시작 및 느린 정지 기능이 있습니다. 느린 정지 기능의 거리와 속도는 조정 할 수 있습니다.

6저항에 맞서 멈추고 반격합니다.

저항에 대한 정지 및 폐쇄 여행에 대한 저항에 대한 리바운드 사이에 전환 할 수 있습니다. 시작 여행에 대한 저항에 대한 정지.

7블루투스 모듈에 탑재된 소켓

독립적인 블루투스 모듈 (예정상 포함되지 않은 모듈) 을 삽입하기 위한 소켓이 탑재되어 있습니다.

8인터넷 컨트롤을 위한 한 버튼 설정.

인터넷 컨트롤러와 직접 연결할 수 있습니다. 단 하나의 버튼을 누르면 됩니다.

회색 원격 제어 슬라이딩 게이트 모터 빠른 작동 SDM-18 1






제품 시리즈

모델 용량 입력 출력 등급 전력 출력 토크 회전 속도 게이트 속도
JTSDM-10R 1000kg AC 220 / 110V DC 24V 130W 29Nm 1500 rpm 12m / min
JTSDM-15R 1500kg AC 220 / 110V DC 24V 180W 30Nm 1500 rpm 12m / min
JTSDM-20R 2000kg AC 220 / 110V DC 24V 280W 37Nm 1500 rpm 12m / min
JTSDM-30R 3000kg AC 220 / 110V DC 24V 350W 47Nm 1500 rpm 12m / min
JTHSDM-18 1200kg AC 220 / 110V DC 24V 250W 30Nm 2500 rpm 18m / min
JTHSDM-24 800kg AC 220 / 110V DC 24V 300W 42Nm 3000 rpm 24m / min
JTHSDM-36 600kg AC 220 / 110V DC 24V 350W 50Nm 3500 rpm 36m / min





구성 소개

디프 스위치 1: 원격 제어 1 키 및 4 키 모드 스위치

오프 위치

열기, 닫기, 멈추기, 잠그기 등 4개의 독립적인 키를 가진 원격 제어 장치작동하기 전에 중지 키를 누르면 됩니다.

ON 위치

(1) 리모컨에 있는 단 하나의 키는 단 하나의 키의 제어 키입니다.

(2) 리모컨 의 각 키 는 1개 키 의 제어 키 이다.

함수 설정

턴 및 ON로 1 및 6만 턴, 윙크로 SET을 한 번 누르면 단일 키 1키 모드입니다, 4개의 윙크로 다시 누르면 4개의 키 1키 모드입니다. 설정 후 6을 윙크로 끄십시오.

디프 스위치 2: 통로 모드

오프 위치

통로 모드를 비활성화해

ON 위치

통로 모드 (오프로 1번, 켜고 2번) 를 활성화합니다.

∙ 게이트가 한계 위치에서 닫혀있을 때, 잠금 키를 누르면 모터가 6초 동안 열기 움직임에서 작동하게됩니다.

디프 스위치 3: 자동 종료

오프 위치

자동 폐쇄 기능을 비활성화해

ON 위치

자동 폐쇄 기능을 활성화합니다. 제한 위치에서 게이트가 열릴 때만 카운트다운이 시작됩니다.

자동 종료 타이머 설정

돌고 ON으로 3 및 6만 돌고, SET 키에 누르면 1s입니다, 당신이 할 때까지 설정

250까지 원하고 설정 후 6을 꺼내

디프 스위치 4: 느린 정지

오프 위치

느린 정지 기능을 비활성화

ON 위치

느린 정지 기능을 활성화합니다 (여행 원격 학습 후에만 효과적입니다).

- 슬로우 스톱의 속도는 MT 조절기로 조절할 수 있습니다. 속도를 얻기 위해 시계 방향으로 돌리고 속도를 줄이기 위해 시계 반대 방향으로 돌립니다.

- 슬로우 스톱의 거리는 TIME 조절기로 조절할 수 있습니다. 거리를 얻기 위해 시계 방향으로 돌리고, 거리를 줄이기 위해 시계 반대 방향으로 돌립니다.

여행 원격 교육

돌고 ON에 4과 6만 돌고, 그 다음 게이트가 자동으로 실행되기 시작하기까지 ONE 키를 누르고 풀고.그리고 느린 정지 효과로 다시 한계 가까이2개의 비핑 신호가 울린 후, 이동 원격 학습 절차가 완료됩니다.

디프 스위치 5: 시작력

오프 위치

느린 시작 기능을 활성화합니다. 게이트의 진동을 줄이기 위해 첫 2초 동안 느린 속도로 실행됩니다.

ON 위치

최대 시작 속도 가이트는 처음부터 최대 속도로 작동합니다.

디프 스위치 6: 설정 키

오프 위치

설정이 작동하도록 하세요.

ON 위치

단키 기능, 자동 닫기 기능 및 느린 정지 기능의 설정 모드를 활성화합니다. 설정이 완료되면 이 키를 오프로 전환하여 작동합니다.

디프 스위치 7: 저항 정지 & 리바운드

오프 위치

게이트는 열거나 닫을 때 멈춥니다

ON 위치

게이트는 열기 위해 달릴 때 저항에 대항하여 멈추고 닫기 위해 달릴 때 게이트는 저항에 대항하여 1 세 동안 멈추고 다시 튀어나옵니다.

최적화된 저항 리바운드 조정

엔진이 제대로 작동하는지 확인해 보세요.문을 멈추고 자동으로 반환 할 수 있도록 시계 반대 방향으로 FORCE 조절기를 회전, 이것은 저항 힘의 문턱입니다, 그것은 최종 저항 힘으로 설정 하기 위해 시계 방향으로 조그마하게 조정자를 돌리는 것이 좋습니다.

디프 스위치 8: 모터 회전 방향 교환

이 스위치를 바꾼다면 기어 회전 방향이 뒤집어집니다.

블루 디프 스위치 1: 정상적으로 닫힌/열린

오프 위치

엔진 상태가 정상적으로 열도록 설정해

ON 위치

엔진 상태가 정상적으로 닫혀있도록 설정합니다.

블루 디프 스위치 2: 마스터-스래브 모드

오프 위치

현재 모터를 마스터 모터로 설정해

ON 위치

현재 모터를 슬레이브 모터로 설정해

- 마스터-슬라브 모드 (master-slave mode) 는 마스터 모터가 작동할 때 동일한 제어판으로 각 작업에 동시 설치된 2 개의 모터를 의미합니다.마스터-노예 모드를 실현하기 위해 모터 두 개의 485A+B 인터페이스를 통해 2 개의 모터를 병행 연결.




LED 표시기 소개

RUN 표시기

1.론 표시기는 항상 켜져 있습니다.

2.실행 표시기가 효과적 RF 신호가 감지될 때마다 번쩍이는 것입니다.

3.타이머를 자동 종료로 설정할 때, RUN 표시기가 한 번 깜빡이고, 한 번 누르면 비핑을 합니다.

4.마스터-스래브 모드에서, RUN 표시기는 1s 간격으로 끊임없이 깜박입니다.

5.자동 종료 카운트다운 상태에서는 RUN 표시기가 1초 간격으로 끊임없이 깜박입니다.

6.열기 동작에 있을 때, RUN 표시기가 초당 한 번 깜빡인다.

7.닫는 동작에서 RUN 표시기가 초당 5번 깜박인다.

UNDER-V 표시기

1.배터리의 전압이 19 ~ 20V 사이일 때, UNDER-V 표시기가 항상 켜져 있습니다.

2.배터리의 전압이 19V보다 낮을 때, UNDER-V 지표는 지속적으로 깜박이고, 보드는 저전압 상태에 들어가서 열거나 닫는 움직임은 수행하지 않습니다.

BLE 표시기

1.블루투스 모듈이 연결되지 않을 때 BLE 표시기는 1초에 한 번 끊임없이 깜박입니다.

2.결합 후 BLE 표시기는 모바일 앱과 연결될 때 초당 한 번 깜빡이고, 앱을 종료할 때 꺼집니다.

3.블루투스 기능을 리셋하기 위해 5초 동안 BLE 키를 누르면 BLE 표시기가 계속 켜집니다.

충전 표시기

1.충전할 때 빨간색 LED가 항상 켜져 있습니다.

2.빨간색 LED는 완전히 충전되면 꺼집니다.

광전자 표시기

발사되면 적색 LED가 켜져 있고 그렇지 않으면 꺼져 있습니다.

정지 표시기

발사되면 적색 LED가 켜져 있고 그렇지 않으면 꺼져 있습니다.

수동 버튼 표시기

발사되면 적색 LED가 켜져 있고 그렇지 않으면 꺼져 있습니다.

종료 지표

발사되면, 해당 노란색 LED가 켜져 있고, 그렇지 않으면 꺼져 있습니다.

시작 표시기

켜면 해당 녹색 LED가 켜지거나, 그렇지 않으면 켜지지 않습니다.

루프 표시기

발사되면 적색 LED가 켜져 있고 그렇지 않으면 꺼져 있습니다.

닫힌 경계 표시기

게이트가 한계 위치에서 닫히면 해당 LED는 계속 켜져 있고 그렇지 않으면 꺼집니다.

오픈 리미터 표시기

게이트가 한계 위치에서 열리면 해당 LED는 계속 켜지거나 그렇지 않으면 꺼집니다.



버저 소개

1.다이프 스위치가 디프될 때마다 윙윙 소리가 난다.

2.잠금 모드에서 잠금 상태에서 리모컨에 있는 잠금 버튼을 누르면 잠금 상태에서 잠금 상태에서리모컨의 STOP 버튼을 누르면 2개의 울림이 발생합니다., 그리고 리모컨은 잠금없이 있습니다.

3.두 가지 제한 스위치가 동시에 작동하면 윙윙 계속되고 모터는 버튼으로 작동 할 수 없습니다. 이 경우 자석의 높이를 조정해야합니다.

4.게이트가 개방/폐기 한계 위치에 있을 때 리모컨의 개방/폐기 버튼을 누르면 3개의 연속적인 윙윙거림이 발생하고 반응이 일어나지 않습니다.

5.열 때 저항에 반대해서 멈추면 3개의 연속적인 윙윙 소리가 나오고, 닫을 때 저항에 반대해서 멈추면 5개의 연속적인 윙윙 소리가 나오죠.



자기 제한 스위치 설치 가이드

게이트를 이상적인 닫힌 위치로 이동하고, 제한 스위치 박스가있는 지점에 기어 래크에 자석을 고정하고 자석을 상자에 맞게 있는지 확인하십시오.래크의 다른 끝에 열린 위치에 다른 자석과 같은 일을. 왼쪽의 자석이 더 높고 오른쪽의 자석이 낮아지는지 확인하십시오. 특정 한계 위치에있을 때, 보드에 해당 LED 표시기가 계속됩니다.두 표시기가 동시에 켜져 있으면, 자석의 높이를 조정해야 합니다.



M-S 모드 (두 대의 기계 동기화) 설정 가이드

연결

1.마스터 모터에서 마스터 / 슬레이브 디프 스위치를 ON로 전환하십시오. 슬레이브 모터에서 스위치를 OFF로 남겨주세요.

2.마스터 모터의 A+B- 인터페이스를 슬래브 모터의 대응 인터페이스에 연결합니다.

연결 후, 마스터 모터와 슬래브 모터 모두에서 RUN 표시기가 초당 한 번 동기적으로 깜박이면, 그것은 올바르게 설정됩니다. 그렇지 않으면,전선 연결 또는 디프 스위치 상태를 확인.

기능

1.M-S 모드가 성공적으로 설정되면, 스레이브 모터와 결합된 리모컨 및 스레이브 모터에서 수동 버튼, 연구 / 삭제 버튼은 모두 기능이 없으며 오픈, 중지,슬레이브 모터에 연결된 외부 제어 장치의 닫기 기능.

2.마스터 모터와 연동된 리모컨을 작동 할 때, 마누얼 버튼, 마스터 모터에서 연구 / 삭제 버튼 및 열기, 중지,마스터 모터에 연결된 외부 제어 장치의 모든 폐쇄 기능, 노예 모터는 같은 작업을 수행합니다.

3.저항 스톱/리바운드 기능, 광전지 기능, 두 모터 모두에서 루프 기능을 어느 모터에서든 작동시키고 다른 모터에서 동시에 해당 기능을 수행할 수 있습니다.

4.슬레이브 모터의 자동 닫기 기능은 마스터 모터에 의해 덮여집니다. 이 기능을 사용해야 한다면 마스터 모터의 AUTO CLOSE 디프 스위치를 ON로 켜십시오.

5.저속 속도 및 저항 힘은 각 모터에 개별적으로 설정 할 수 있습니다.

6.각 모터에 있는 한계 기능은 별도로 작동합니다. 연결하기 전에 어느 모터에 설정되어야 합니다.
